| MOQ: | 100個 |
| 価格: | 0.19USD-0.72USD |

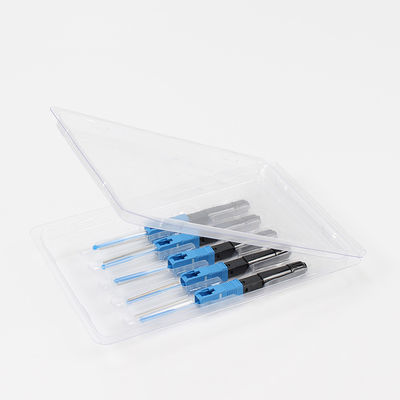

| 標準梱包: | 5 箱の部分か 10pcs/まめ箱 |
| Delivery period: | 得られた支払の後の 5 仕事日 |
| 支払方法: | T / Tまたはウェスタンユニオン |
| 供給能力: | 月産50万個 |

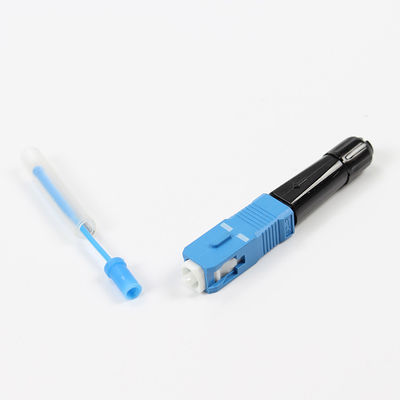

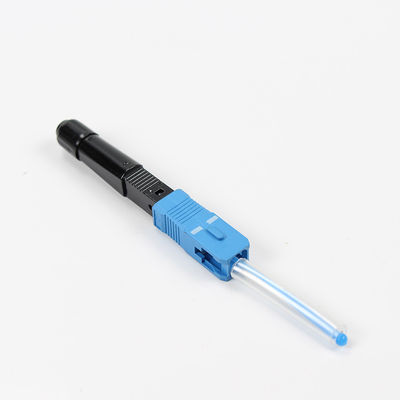

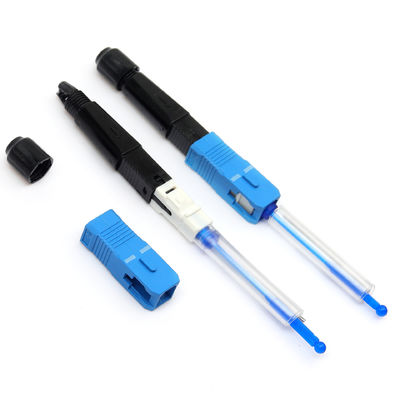

SC融合スプライスオンコネクタは光ファイバー型高速コネクタだが,コネクタ端の内側にあるスプライスポイントは,スプライスする際にピグテイルを等価的に排除する.利点は,スペイル後に追加の保護を必要としない機械的なスプライサーの設計と対照的に,V溝の機械的なコネクタの保守と運用コストを節約し,耐久性があります.FTTH 建設には適用されない.
SC Fsion Splice On コネクタ特性について
SC Fsion スプライスオンコネクタ仕様
| モデル | YDFOSC001 |
| コネクタタイプ | SC/UPC,SC/APC |
| ケーブルタイプ | 0.9mm,2.0mm,3.0mm,3.1*2.0mmのドロップケーブル |
| 繊維の直径 | 125um ((G657A2 裸繊維) |
| 狭いバッファ直径 | 250m |
| 繊維の種類 | シングルモード OS1 9/125um |
| 挿入損失 | ≤0.3dB |
| 収益損失 | ≤50dB |
| 裸の繊維の固体密度 | >250g |
| 作業温度 | -40°C~+80°C |
| 張力強度 | 60N (2分間5kg) |
| 落下試験 | 4メートル高のセメント床の方向を同時に,合計3倍 |
フュージョン・スプライス・オン・コネクタの手順
1準備

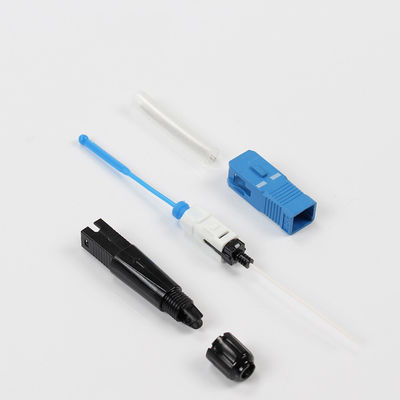

2熱縮小管のハウジングとナッツをファイバーケーブルに挿入
3. 45mm のカバーを剥がすためにフラットファイバーのストリッパーを使用
4繊維のコーティング層を剥がし,繊維を洗い,その後,ホルダーに光ファイバーを配置します.
5繊維を繊維切手で切る
6. 組み立てられたホルダーを融合スプライスマシンに置く
7. 0.9mm ファイバーコーティング層を剥がします
8. 光ファイバーを清掃し,融合スプライサーマシンホルダーにそれを置く
9繊維を繊維切手で切る
10フュージョンスペイサーマシンに入れて
112つのホルダーツールが準備ができたら 融合装置を閉じて 融合を開始します
12溶融後,マシンを開いて,すべてのスプライス接続を慎重に取り出す
13熱縮小管をスプライスコンネクタの尾に慎重に挿入し,その後,すべてのスプライスコンネクタをフュージョンマシンに入れて熱し始める
14約90の加熱後,およびその後約5s冷却からコネクタを取り除く
10から10まで
15組み立て完了
* オーダーメイド FTTH 溶融機を使用してください
* 推奨される消耗品:
下記 の 物品 を 備える
ビデオ
ビデオ
|
|
