| ブランド名: | YINGDA |
| モデル番号: | FMC-M-SM-SCP-APC-CD-MP （KG53） |
| MOQ: | 500PCS |
| 価格: | 0.19USD-0.72USD |
| 配達時間: | 5仕事日はの後のあなたの支払を受け取りました |
| 支払条件: | T/Tかウェスタン・ユニオン |

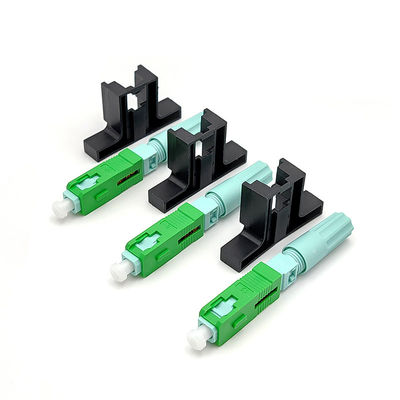

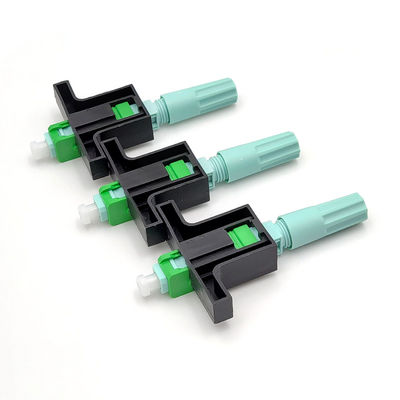

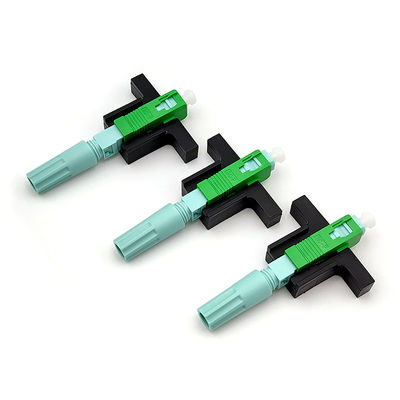

屋内5G FTTx 0.3dBの速いコネクターの繊維光学の速いコネクターの単一モード
屋内5G FTTx 0.3dB LX58 SC APCの光ファイバーの現場組立の速いコネクター図8ケーブル
SC/APCの繊維光学の速いコネクターはFTTHのためにであるアセンブリで使用される繊維のコネクターの新しい世代設計されている。 それは開いた提供できる
プロダクトの流れそして光学および機械指定が標準的な光ファイバーのコネクターに会う既製のタイプ。
それは良質のために設計され、取付けのための高性能はひだが付く位置の構造独特な設計で、つく必要はない
どちらの消耗品を磨かないこと。 繊維によってプレインストールされる構造の採用、および分野の取付けのために便利。
特徴
1. ネジ式SC/APCの円形全長58mm
2. 2mm* 3mm繊維のドロップ・ケーブルに適用しなさい
3. 陶磁器のC溝の構造のないプラスチックか金属のよいシーリング性能、炎-抑制剤
4.挿入損失: 平均≤0.2dB、MAX≤0.4dB
5.リターン・ロス: ≥50dB UPC、≥65db APC
6。 、現地でインストール可能エポキシか磨かれた、必要性無し工場によって埋め込まれる繊維
指定
|
タイプ |
変数 |
|
挿入損失 |
≤ 0.3dB （1310nm及び1550nm） |
|
リターン・ロス |
UPCの≤ -45DBのAPCの≤ -65DB、 |
|
裸繊維の強さ |
>5N |
|
覆われた強さ |
>10N |
|
張力 |
>50N |
|
機械耐久性（500times） |
ILの≤ 0.2dB及びRLの≤ 5dB |
|
実用温度 |
-5 +70 ºCへのºC |
プロダクト細部:

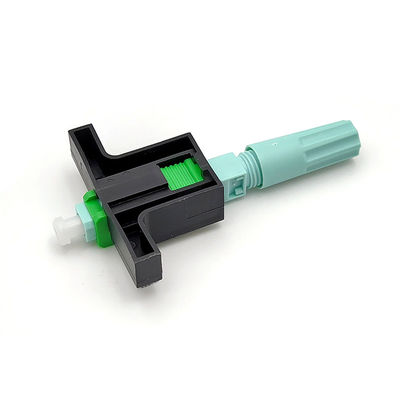

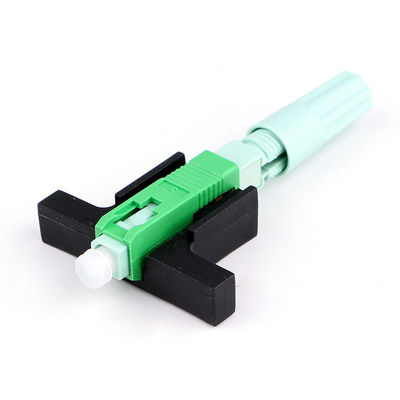

各自に開閉するべき黒いスイッチがある繊維を構造を、コネクター開いたの断続的にねじで締めることができるブーツである円形坐らせなさい。
すべてのコネクターは良質のプラスチックから成っていたり、良い業績の安定性および耐久性を保障する;
1pc/plastic袋、100pcs/inner箱、10pcs内部箱/カートン箱
速いコネクターを使用する方法か。
繊維を処理しなさい
1. ドロップ・ケーブルを50-60mmまでストリッパーに挿入し、ケーブルの強さの層を除去しなさい
2. 除去されたケーブルをクランプに押しなさい、そこに繊維を締める4pointsでであって下さい
3. ストリップ挿入物によるケーブルのコーティングの層繊維のコーティングを除去する縦方向繊維のストリッパー。または使用ミラー ストリッパーは繊維クランプの一直線に並ぶ。
4. 60°into方向について曲がることによって繊維をokなら点検しなさい
5. 0°wipeおよび90°againによってアルコール布と繊維をきれいにしなさい
6. 矢まで長さの定着液にクランプ、および端に出版物を設置しなさい
7. 繊維の包丁スロットの位置の平たい箱は端に、それから繊維を切るために一直線に並び
8. 繊維の長さは最後に下記のとおりである:19.4mmおよび29.4±0.1mmは、映像を見る
アセンブリ
黒いロッカーを点検しなさい
V入口より繊維のくねり、ない非常により1mmのまでVの入口と共に繊維を挿入しなさい
ハウジング、コーティングを保てば、同じレベルのジグは、スイッチをはずす。
分解
補助ジグ、右端へのスイッチの適合を組み立てなさい
繊維の鍵を開けなさい
カバーを開けるのに排他的な凸面を使用しなさい貝を鍵を開けなさい
昇給15°to繊維を引き出すため
他の同じようなタイプ:
適用
|
|
