5G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Installable SC APC Connector 2*3mm Drop Cable

5G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル

  • ハイライト

    機械スプライサ

    ,

    FTTH のコネクター

  • 材料
    プラスチック
  • 家色
  • 繊維のタイプ
    単一モード
  • 裏表紙
    黒い
  • 挿入損失
    <0>
  • リターン・ロス
    >45db
  • パック
    ポリ袋および箱
  • 全長
    53mm
  • Vの溝材料
    陶磁器
  • 寿命
    500times
  • 起源の場所
    中国
  • ブランド名
    YINGDA
  • 証明
    ISO SGS ROHS
  • モデル番号
    FMC-M-SM-SCP-APC-CD-MP (KG53)
  • 最小注文数量
    500pcs
  • 価格
    Negotiable
  • パッケージの詳細
    1pc /plastic 袋、10pcs/bigger ポリ袋、そして 100pcs/box の 1000pcs/カートン
  • 受渡し時間
    5 仕事日はの後のあなたの支払を受け取りました
  • 支払条件
    T / Tまたはウェスタンユニオン
  • 供給の能力
    月産50万個

5G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル

5G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル





ポイントを販売しなさい:



1.SC/APCのカバー タイプ、全長53mm

2. 2mm* 3mm繊維のドロップ・ケーブルに適用しなさい

3.Ceramic C溝の構造のないプラスチックか金属のよいシーリング性能、炎-抑制剤

4.挿入損失: 平均≤0.2dB、MAX≤0.4dB

5.リターン・ロス: ≥50dB

6。 、現地でインストール可能エポキシか磨かれた、必要性無し工場によって埋め込まれる繊維





記述



SC/APCの繊維光学の速いコネクターはFTTHのためにである繊維のコネクターの新しい世代設計されている



アセンブリで使用される。 それはプロダクトをの開いた流れそして光学既製のタイプ提供できる



機械指定は標準的な光ファイバーのコネクターに会う。


それは取付けの良質および高性能のためにひだが付く位置の構造設計されている



独特な設計はあり、どちらの消耗品を磨かないつくことを必要としない。 繊維の採用



分野の取付けのためにプレインストールされた構造および便利。







指定



タイプ

変数

挿入損失

≤ 0.3dB (1310nm及び1550nm)

リターン・ロス

≤ -45dB

裸繊維の強さ

>5N

覆われた強さ

>10N

張力

>50N

機械耐久性(500times)

ILの≤ 0.2dB及びRLの≤ 5dB

実用温度

5 ºCへの+70 ºC



5G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル 0

適用

  • 前提環境
  • LAN環境のための机の関係
  • パッチ盤
  • 直接装置の終了
  • 契約者/家(FTTH)の適用への繊維
  • 修理/取り替え条件
  • 装置の試験導線



特徴

  1. 精密な機械次元
  2. 低い挿入損失、ハイ リターンの損失
  3. IEC61754-4の標準は従う
  4. 反復可能な時は50回よりより少しではない;
  5. 長い寿命の設計、30年以上。
  6. プロダクトをの開いた流れそして既製のタイプ提供しなさい
  7.
  8. 繊維によってプレインストールされる構造の採用
  9.
  10. 分野の取付けのために便利
  11. エポキシ無しか分野の必須、容易なアセンブリを磨くこと
  12. 繊維の終了は再調節することができたり時間およびエネルギーを、スクラップを減らすために節約する
  13. 必要性スペシャル無し余りに、すぐに利用できる

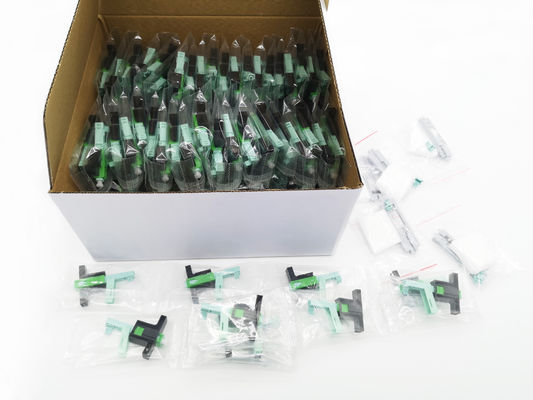

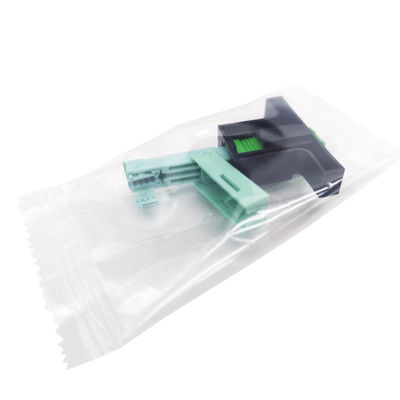

パック情報:



1pc/plastic袋、100pcs/inner箱、10pcs内部箱/カートン箱



5G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル 15G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル 2

5G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル 35G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル 4

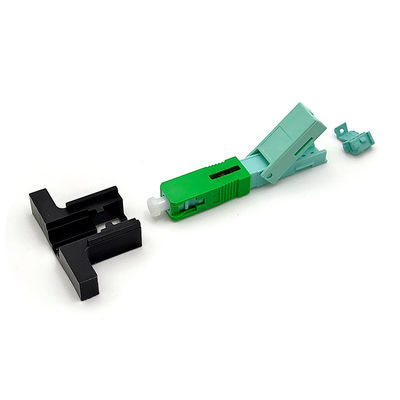

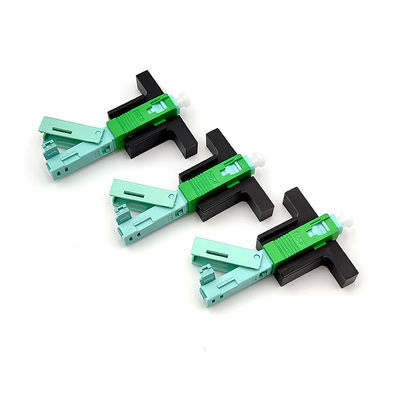

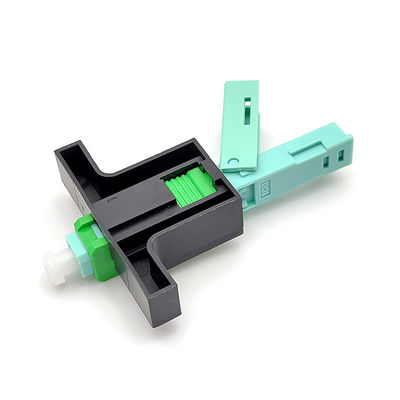

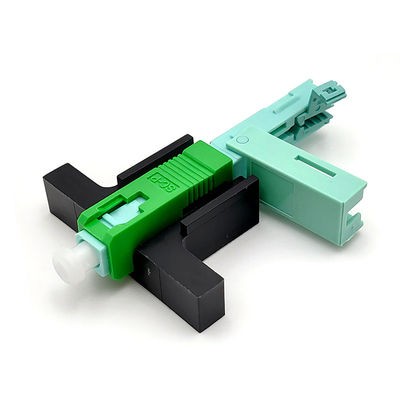

プロダクト細部:

5G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル 5

5G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル 6

5G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル 7

5G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル 8



英国の利用者マニュアル:1pcs/100pcs内部箱



速いコネクターを使用する方法か。



繊維を処理しなさい

1. ドロップ・ケーブルを50-60mmまでストリッパーに挿入し、ケーブルの強さの層を除去しなさい

2. 除去されたケーブルをクランプに押しなさい、そこに繊維を締める4pointsでであって下さい

3. ストリップ挿入物によるケーブルのコーティングの層繊維のコーティングを除去する縦方向繊維のストリッパー。または使用ミラー ストリッパーは繊維クランプの一直線に並ぶ。

4. 60°into方向について曲がることによって繊維をokなら点検しなさい

5. 0°wipeおよび90°againによってアルコール布と繊維をきれいにしなさい

6. 矢まで長さの定着液にクランプ、および端に出版物を設置しなさい

7. 繊維の包丁スロットの位置の平たい箱は端に、それから繊維を切るために一直線に並び

8. 繊維の長さは最後に下記のとおりである:19.4mmおよび29.4±0.1mmは、映像を見る

5G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル 9



アセンブリ

黒いロッカーを点検しなさい

V入口より繊維のくねり、ない非常により1mmのまでVの入口と共に繊維を挿入しなさい

ハウジング、コーティングを保てば、同じレベルのジグは、スイッチをはずす。

5G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル 10



分解

補助ジグ、右端へのスイッチの適合を組み立てなさい

繊維の鍵を開けなさい

カバーを開けるのに排他的な凸面を使用しなさい貝を鍵を開けなさい

昇給15°to繊維を引き出すため

5G 0.2dBの陶磁器のC溝の繊維光学終えられた現地でインストール可能なSC APCのコネクター2*3mmのドロップ・ケーブル 11
