| ブランド名: | yingda |
| モデル番号: | YDFIC-SC |
| MOQ: | 1000pcs |
| 価格: | 0.19USD-0.72USD |
| 配達時間: | 3 5日 |
| 支払条件: | T/T,ウェスタン・ユニオン |

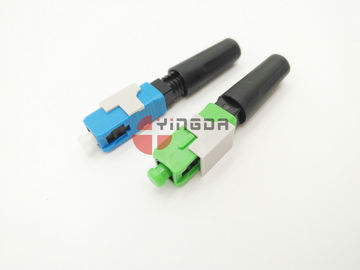

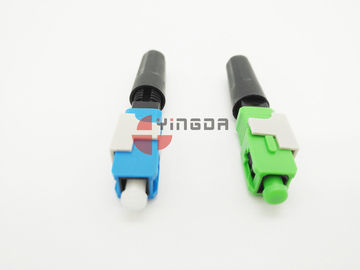

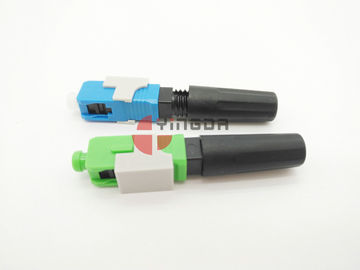

光ファイバー・ファスト・コネクタ,プリ・ポーリング,シングルモード9/125um,SCフィールド・インスタレーション・コネクタ
フィールドに設置可能な高速接続は,工場でプリポーリングされた接続で,フィールドで手作業の必要性を完全に排除します.精密な繊維の調整を保証する実証された機械式スプライス技術工場製のプリスクリープされたファイバーストップと独占のインデックスマッチングゲルは,単モードまたはマルチモードの光ファイバーに直ちに低損失の終結を提供するために結合します.
急速なコネクタは,250μmと900μmの光ファイバー,および900μm,2mmおよび3mmのコードに対応する.すべての主要なファイバータイプがサポートされています.そして各コネクタは,設置中に,および設置後に識別を助けるために,業界標準の要件に従って色コードされています.工場で設置されたクイーンクリップ (各コネクタに付属) は,終了後に取り外され,廃棄されます.
ファイバー・ファースト・コネクタの特徴
SC/APC 急速接続装置の用途
fstコネクタ仕様
| ポイント | パラメータ |
| シングルモード | |
| 挿入損失 | 最大≤0.5dB 平均≤0.3dB |
| 返済損失 | APC≥50dB;UPC≥45dB |
| 耐久性 (1000交尾) | 00.2dB 最大 |
| 動作温度 | -40°C~+75°C |

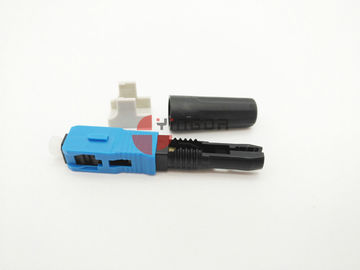

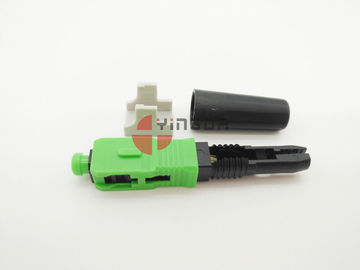

SC/APC 急速接続器
SC/UPC 急速接続器
機械性能要件
| 試験名 | 試験条件 | 結果 | ||
| 挿入損失の変化 | 損失を返済する変化 | 外見の変化 | ||
| 復習する | 繰り返す 5回 | ≤0.3dB | <0.5dB | 再組成され,テストすることができます,ピン表面は明らかな傷痕がない必要があります,挿入損失の変化が0.3dBよりも大きい場合,資格; 残りは,機械的損傷,変形,裂け,リラックスや他の異常 |
| 張力強度 | 0.125mm裸ファイバー4N,0.25mmファイバー4N,非オンライン監視光学性能;0.9mm光学ファイバータイプ10N,光学ケーブル20N,オンライン監視光学性能;ケーブル30N,オプティカル性能をオンラインでモニタリングしない時間は2分 | ≤0.3dB | <0.5dB | |
| 落下試験 | 高さ:サンプルヘッドからの距離 1.5m;回: 10回 | ≤0.3dB | <0.5dB | |
| 振動 | 周波数: 10 ~ 50Hz; スウィープ: 1 分間に 45 回: 振幅: 0.75mm シングル振幅; 時間: 3 つの方向, 2 時間ごとに | ≤0.3dB | <0.5dB | |
| 繰り返し可能性 | 交尾10回 | ≤0.3dB | <0.5dB | |
| 機械的な耐久性 | 交尾:500回 | ≤0.3dB | <0.5dB | |
| 報復 | 負荷:ケーブルタイプ 15N;速度: 10 回 / 分;回: 200 回 | ≤0.3dB | <0.5dB | |
|
|
