| ブランド名: | yingda |
| モデル番号: | YDFIC-SA-H |
| MOQ: | 1000pcs |
| 価格: | 0.19USD-0.72USD |
| 配達時間: | 3 5日 |
| 支払条件: | トン/ Tは、ウェスタンユニオン |

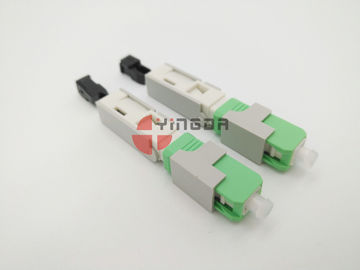

FTTHの繊維光学SC APCのドロップ・ケーブルのための機械コネクターのクラムシェルの前磨かれた繊維
速いコネクターはまた現場組立のコネクター、分野の設置コネクター、すぐにアセンブリ コネクターと呼ばれます。それは磨くか、またはエポキシなしで単一繊維の簡単で、速い分野の終了のために、設計されています。独特な設計はコネクター ボディの中の前磨かれたフェルールそして機械スプライスです。アセンブリは正常な繊維の準備用具だけを要求します:繊維除去用具、ワイプおよび繊維の包丁。電力の供給は必要ではないです。
私達の速いコネクター シリーズ コネクターは900um直径の単一モード繊維に250umを世話するFC、SCおよびLCの変形で今利用できますおよびPCまたはAPCのフェルールと利用できる。
特徴
終わる繊維につなぐ前ぶつけられた工場磨かれたフェルール。
精密機械直線はprosprietaryゲルとの低損失を保証します。
コネクターのタイプ:SC
繊維の塗布:単モード
繊維のタイプ:単信
繊維の数:1
最高ケーブルの直径（mm）:2X3mm
コネクターのフェルール:陶磁器
指定
| 項目 | 変数 |
| 単モード | |
| 挿入損失 | Max≤0.5dB、Average≤0.3dB |
| リターン・ロス | APC≥50dB;UPC≥45dB |
| 耐久性（合う1000） | 最高0.2dB。 |
| 実用温度 | -40°C~+75°C |
| 保管温度 | -40°C~+85°C |
注目:フェルールの同心性SM< 1um="">

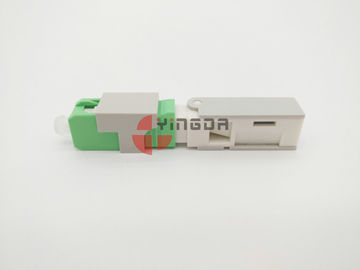

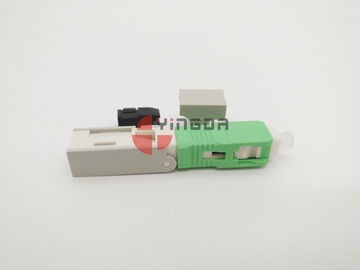

プロダクト細部
ブーツ、ブーツのケーブルの挿入物のfromthisの側面フリップ カバー
正面図の側面図、繰り返しの使用穴
Techanicalの条件
| 項目 | SC/UPC | SC/APC |
| 挿入損失 |
average≤0.25dB;標準的なコネクターおよびadapter≤0.5dBとテストして下さい; コネクターおよびadapter≤0.7dBとテストして下さい |
|
| リターン・ロス | ≥45dB | ≥55dB |
| ケーブル タイプ | 3.0*2.0mmのドロップ・ケーブル、§3.0/§2.0円形の単一繊維ケーブルまたは他のタイプ | |
| 繊維の直径 | 0.125mmの裸繊維;0.25mmのクラッディング繊維;0.9mmの堅い管繊維 | |
| 繊維モード | 単モード1310/1550nm | |
Envieonmentalの性能
| 項目 | テスト条件 | 結果 | ||
| 挿入損失の変更 | リターン・ロスの変更 | 外の出現の変更 | ||
| 高温テスト | + 85 ℃、96hはオンライン監視の光学性能ではないです | ≤0.3dB | <0.5dB | 変形、割れること、弛緩および他の現象のような機械損傷無し、;水ぶくれが生じる変形無し |
| 低温テスト | -40 ℃、96hはオンライン監視の光学性能ではないです | ≤0.3dB | <0.5dB | |
| 温度周期テスト | -40 ℃ | +85の℃、21の周期、168h光学性能の非オンライン監視 | ≤0.3dB | <0.5dB | |
| 一定した温度および湿気テスト | + 75 ℃、相対湿度95%の96h非オンライン監視の光学性能 | ≤0.3dB | <0.5dB | |
| 浸るテスト | 室温、水道水、168h | ≤0.3dB | <0.5dB |
|
|
