| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YINGDA |
| 証明: | ISO |
| モデル番号: | LGX のディバイダーのためのシャーシ |
| 最小注文数量: | 10％ |
| 価格: | NEGOTIABLE |
| パッケージの詳細: | 包装・ ボックス |
| 受渡し時間: | 5-8days |
| 支払条件: | トン/ Tは、ウェスタンユニオン、マネーグラム |
| 供給の能力: | ヶ月あたり1000pcs |
| 色: | ホワイト | 素材: | 冷間圧延された鋼鉄金属 |
|---|---|---|---|
| ディメンション: | 430*250*130mm | LGX 材料: | プラスチック |
| 分割型: | 小型モジュールのディバイダー | コネクタタイプ: | sc/upc sc/apc、lc/apc、lc/upc |
| 最高。 ディバイダーの比率: | 1x8,1x4,1x6,1x2 | 最高。 ディバイダーの量: | 16pcs |
Chasis は Splitters1x8 SC/Apc のアダプターのラック マウントの金属が付いている LGX モジュールを完了します
この LGX のディバイダーは LGX のシャーシの塗布のために使用される LGX モジュールの設計です。 それはまた終わります
に従うアダプターを使うとそして異なった条件、LGX モジュールはシャーシに挿入することができます。
さらに、LGX のディバイダーはラック マウントのシャーシにまた取付けられていてできます。
シャーシの構造
シャーシの指定
| モデル | 次元 | アダプター容量 | 最高 PLC のディバイダーの量 | 材料 | 色 | LGX のサイズ |
| LGX-1U | 430*250*130mm | 144pcs SC | 16 PC X の 1:8 のディバイダー（LGX スロット） | 冷間圧延された鋼鉄 | 白い | 130*100*25mm |
1X8 PLC のディバイダーの Blockless のタイプ
特徴:
Ø の低い挿入損失、低い PDL および高い信頼性
Ø のハイ リターンの損失およびよい反復性
Ø の広い波長範囲
Ø の優秀なチャネル間の均等性
適用:
Ø LAN、WAN および地下鉄ネットワーク
Ø FTTH のプロジェクト及び FTTX の配置
Ø CATV システム
Ø GPON、EPON
Ø の繊維光学の試験装置
Ø のデータベースは広帯域網を送信します
技術仕様
注: コネクターの損失は除かれます。
| 1X8 シリーズ | |||
| 項目 | 単位 | 索引 | |
| 作動の波長 | Nm | 1260-1650 | |
| 最高。 挿入損失 | P の等級 | dB | <10> |
| S の等級 | dB | <10> | |
| PDL （分極の依存した損失） | dB | ≤0.3 | |
| 力の分裂の均等性 | dB | ≤0.8 | |
| Min.リターン・ロス | dB | ≥55 | |
| 指向性 | dB | ≥50 | |
| WDL （波長の依存した損失） | dB | ≥55 | |
| TDL （温度の依存した損失） （- 40~+85°C） | dB | ≤0.5 | |
| 光ファイバーの長さ | m | 1.5 （±0.1）、またはカスタマイズされる | |
| 光ファイバーのタイプ | G657A1、またはカスタマイズされる | ||
| /storage の作動の温度 | °C | -40 ~+85 | |
| 繊維色 |
入力: 元 出力: 2*4Color （青/オレンジ/緑/ブラウン） |
||
| 管のタイプ | Φ0.9mm、Hytrel | ||
| 管色 |
入力: 白い 出力: 白い |
||
| コネクターのタイプ |
入力: SC/UPC 出力: SC/UPC |
||
| 鋼鉄管のサイズ | Mm | 40*4*4 | |
| 小型モジュールの管のサイズ | Mm | 60*7*4 | |
| LGX のサイズ | Mm | 130*100*25 | |
より多くの映像

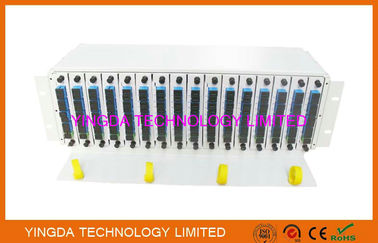

十分に完了された眺めに荷を積んで下さい

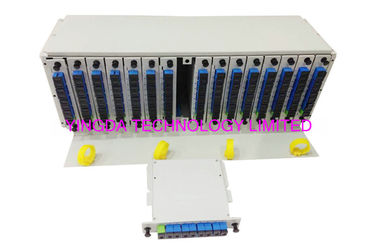

シャーシは側面図を空けます

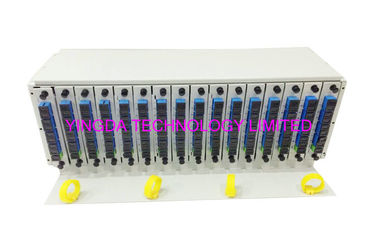

シャーシは側面図を空けます

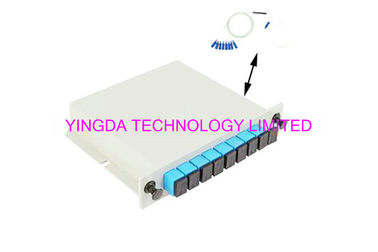

LGX のモジュラー眺め、サイズ: 130*100*25mm、最高。 1:1x8 ディバイダー、9pcs SC のアダプターを握って下さい。
アダプターは LGX のモジュラー港の SC の単信または LC の複式アパートのカプラーのどれである場合もあります。
