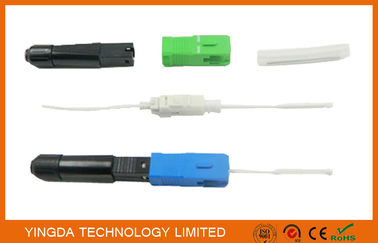

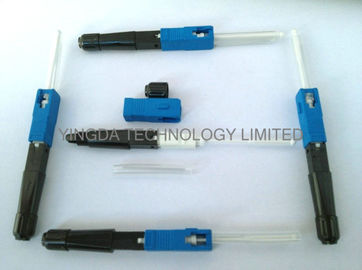

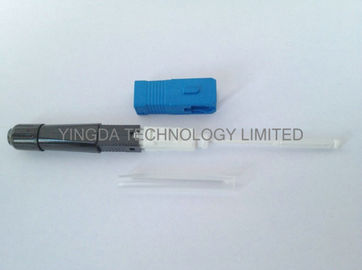

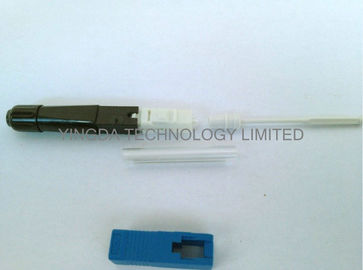

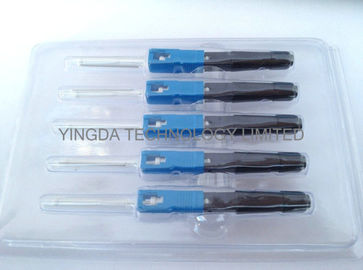

FTTH LAN ODF のための耐久の現地でインストール可能なコネクター SC UPC APC SM SX
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xアプリケーション | FTTH、LAN、ODF | コネクタタイプ | sc/upc |
---|---|---|---|
繊維の種類 | SMF-28e | ケーブル タイプ | 単一モード 9/125um |
ケーブル径 | 0.9mm | conneector の家色 | 青 |
挿入損失 | 最高。 <0.5dB、Typical<0.3dB | リターンロスします。 | ≥50dB |
ハイライト | クイック アセンブリ コネクタ,FTTH のコネクター |
FTTH LAN ODF のための耐久の現地でインストール可能なコネクター SC UPC APC SM SX
記述
コネクター isis の光ファイバーのタイプ速いコネクター スプライスの SC の融合、しかし接続ポイント中
コネクターの端は、同等に接続するときピグテールを除去します。利点は必要性ではないです
付加的な保護後スプライス、スプライスの皿のような、スプライスの閉鎖、配電箱。 契約
機械スプライスのコネクターの設計に、それ保存の V 溝の機械コネクターの aintenance
そして概念をスプライス機械のその高い費用転覆させる耐久、および作業費
そして FTTH の構造に適用しないで下さい。
特徴
- 低い作業費、高性能
- すぐに現地の終了の関係を達成して下さい
- 容易な操作か使用
- 圧接の部品は新しく独特な構造の設計、接着剤の injectino のない取付けを採用します、
- 粉砕無し、
- 消耗品無し
- 高い設置質、高い成功率および取付けは、等絶食します
- 運ぶこと容易
- 正確な機械次元
- すべての材料は ROHS に合致します
適用
- FTTH の視覚繊維のターミナル コネクション
- LAN ネットワーク
- ODF の改革および場所の ODF の新しいパッチ・コード。
指定
項目 |
変数 |
ケーブル |
3.1*2.0mm のドロップ・ケーブル |
繊維の直径 |
125um (G657A2 は繊維を暴露します) |
堅い緩衝直径 |
250um |
繊維のタイプ |
単一モード OS1 9/125um |
挿入損失 |
≤0.3dB |
リターン・ロス |
≤-50dB |
裸繊維の固体堅さ |
>250g |
働く温度 |
-40℃-+80℃ |
Tensible 強さ |
60N (2mins のための 5kgs) |
落下試験 |
総 3times の高いセメントの床の方向一度に 4 メートルの、
|
*カスタマイズされた FTTH 溶ける機械を使用して下さい
*推薦された消耗品:
以下の項目の供給を保って下さい
- 変化したアルコール
- リント・フリー ティッシュ
- 綿棒
順序情報
FS-XXX-XX-XXX
1 - 2 -34
FS= の融合 スプライス |
1 |
2 |
3 |
4 |
コネクターのタイプ |
中繊維 |
適当なケーブル 直径 |
家色 |
|
SCU=SC/UPC SCA=SC/APC FCU=FC/UPC |
09=0.9mm 25=250um は繊維を暴露します |
09=0.9mm 20=2.0mm 30=3.0mm |
B=blue B=black G=green |
コネクターの指示のステップ スプライスの融合
1.準備
2.繊維ケーブルに熱収縮の管のハウジングおよびナットを入れて下さい
3。 45mm についてのカバーを除去するのに平ら繊維のストリッパーを使用して下さい
4。 繊維のコーティングの層の広告を除去するのに繊維のストリッパーをきれいにしましたり繊維を、そしてホールダーに置きます optial 繊維を使用して下さい。
5.繊維の包丁で繊維を切って下さい
6.融合のスプライス機械に組み立てられたホールダーを置いて下さい
7. 0.9mm 繊維のコーティングの層を除去して下さい
8.光ファイバーをきれいにし、融合のスプライサ機械のホールダーにそれを入れて下さい
9.繊維の包丁で繊維を切って下さい
10.融合のスプライサ機械にホールダーを入れて下さい
11。 用具が用意したり 2 ホールダーの後で、融合機械、開始の融合を閉めて下さい
12。 溶解の後で、機械を開け、全接続コネクターを注意深く取って下さい
13。 熱収縮の管を接続コネクターの尾に注意深く挿入し、そして融合機械に全体によって接続されるコネクターを入れ、そして熱し始めて下さい
14。 90s 暖房の後で融合機械、および 5s のために約冷却からコネクターを約取除いて下さい
10s に。
15。 アセンブリを完了して下さい
