| ブランド名: | YINGDA |
| モデル番号: | FPG-ST-OS1-0.9-2-W |
| MOQ: | 100個 |
| 価格: | 0.16USD-19.9USD |

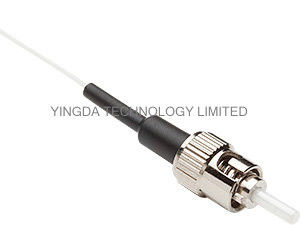

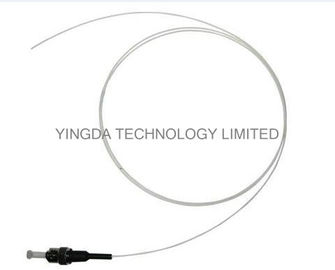

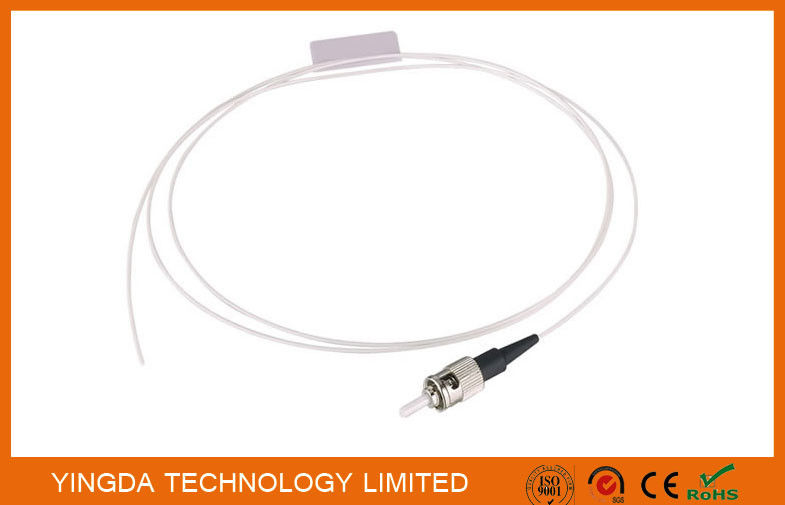

ST UPC SM SX パグテイル,光ファイバー パグテイル ST シングルモード シンプル ホワイトケーブル
ST繊維のピグテイルは,最も人気のあるピグテイルであり,バイエネットマウントと,繊維を保持するための長い円筒状の2.5mmのセラミック (通常) またはポリマーフェルルを持っています.STファイバーピグテイル (Straight Tip) は,半回転バイエネットロックで固定されているプラグとソケットを使用するファイバーピグテイルですSTピグテイルは光ファイバーケーブルのための最初のデファクター標準であり,STファイバーピグテイルは主要なファイバーピグテイルの一つです.
STピグテイルは,刺身型のハウジングと長いスプリング式フェルルで繊維を保持しています.
マルチモードとシングルモードの両方で利用できます.水平に設置されたシンプレックスとデュプレックスアダプタは,金属またはプラスチック製のハウジングで利用できます.リンゴやジルコニアのスプリット・カーブで選択可能.
適用する
繊維パッチコードの特徴
仕様
|
コネクタタイプ |
LC,SC,ST,FC.MU,MPO,SC/APC,FC/APC,LC/APC MU/AP デュプレックス MTRJ/女性,MTRJ/男性 |
|
繊維の種類 |
9/125um SMF-28または同等の (シングルモード) OS1 (マルチモード) 50/125um OM1, 62.5/125um OM2 10G OM3,OM4 |
|
ケーブルタイプ |
シンプル,デュプレックス (ジップコード) Φ3.0mm, Φ2.0mm, Φ1.8mm Φ1.6mm PVC または LSZH Φ0.9mm Φ0.6mmのバッファファイバー PVC または LSZH |
|
磨き 方法 |
UPC,SPC,APC (8°& 6°) |
|
挿入損失 |
≤ 0.1dB (単調モードマスターの場合) ≤0.25dB (単調モード標準について) ≤0.25dB (マルチモード用) JDS RM 3750 でテストされた |
|
返済損失 (単一モードの場合) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (典型的には65dB) JDS RM3750 でテストした |
|
繰り返す能力 |
±0.1dB |
|
動作温度 |
-40°Cから85°C |
|
ジオメトリ要件 (単一モードの場合) |
フェルルールの末面半径: 7mm ≤ R ≤ 12mm (APC用) 10mm ≤ R ≤ 25mm (スタンダード用) 頂点偏差 ≤ 30 μm (マスター用) 頂点オフセット ≤ 50 μm (標準用) 低切断 -50nm ≤ U ≤ 50nm DORC ZX-1でテストされた |
注文情報
ST / PC MM 50/125 SIMPLEX 0.9mm ¥1M LSZH 試聴する
1 2 3 4 5 6 7
1 接続型:FC,SC,LC,ST,MTRJ,MU,E2000,MPO,DIN,D4,SMA
2 フェルルール 端面:PC,UPC
3 コアタイプ:単モード (SM: 9/125um),マルチモード (MM: 50/125umまたは 62.5/125um),
OM3 10ギガビット,OM4
4 ケーブル 数量: シンプルまたはデュプレックス
5 ケーブル直径: Ф3.0mm, Ф2.4mm, Ф2.0mm, Ф1.8mm, Ф1.6mm, Ф0.9mm
6 ケーブル 長さ: 1, 2, 3 メートルまたはカスタマイズ
7 ケーブルタイプ:PVC,LSZH
また,EpoxyフリーST XPFit Pigtailも提供しています. STは古い世代のPigtailの1つですが,建物やキャンパスのLANを含むお問い合わせを歓迎します
|
|
