| ブランド名: | YINGDA |
| モデル番号: | GYFXTY |
| MOQ: | 2つのKM |
| 価格: | 交渉可能 |

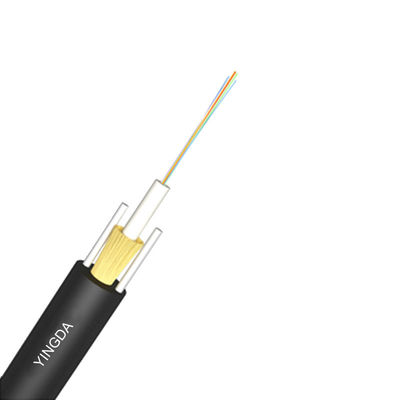

繊維は高い係数のプラスチックのなされる緩い管で置かれる。管は耐水性の満ちる混合物で満ちている。外PBTの緩い管は、そこに強さメンバーのためのaramidヤーン（ケブラー）であり、2平行FRPの強さメンバーは両方の双方に置かれる。ケーブルはポリエチレン（PE）の外装と完了する。
適用
特徴

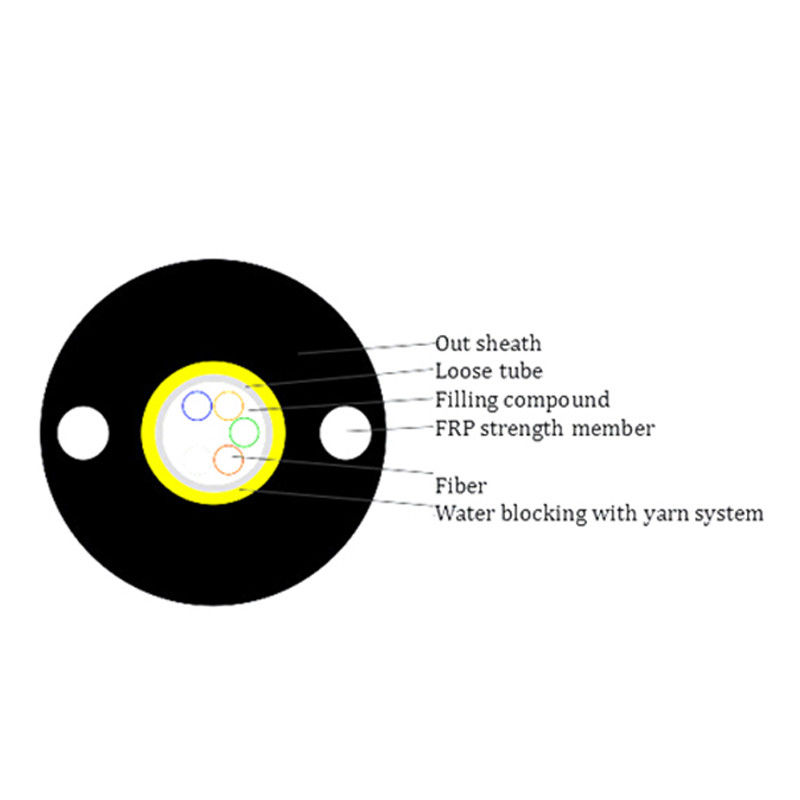

ケーブルの構造
| ケーブル タイプ | GYFXTY | |
| 繊維の数 | 2~24core | |
| 湿気の障壁 | テープを妨げる水 | |
| 緩い管 | 材料 | PBT |
| 直径 | Ф2.2 （外/内部） | |
| 管満ちること | 管の詰物のcompoun | |
| 強さメンバー | 材料 | FRP |
| 直径 | 2 PC | |
| 外の外装 | 材料 | PE |
| 直径 | 1.8±0.2mm | |
繊維色
| 繊維の数每の 管8cores | 1 | 2 | 3 | 4 | 5 | 6 |
| 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤い | 黒い | 黄色 | バイオレット | ピンク | 水 | |
| 色13~24は黒いトレーサーと印が付いている。黒い色のためにマーク付きの黒いトレーサーを、代りに使用する性質色を必要としてはいけない。 | ||||||
ケーブルの機械特徴
| 中心 | ケーブルの直径 | 重量 |
| 2~24 | 7.2mm | 45±2kg/km |
| 最低の曲げ半径（mm） | 長期 | 10D |
| 最低に曲がること 半径（mm） | 短期 | 20D |
| 最低の正当 引張強さ（N） | 長期 | 500 |
| 最低の正当 引張強さ（N） | 短期 | 1200 |
| クラッシュの負荷（N/100mm） | 長期 | 300 |
| クラッシュの負荷（N/100mm） | 短期 | 1000 |
| 操作 温度（℃） | -40+70 | |
| 取付け 温度（℃） | -20+60 | |
繊維の特徴
| 繊維様式 | 単位 | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3-300 | |
| 条件 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 減少 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| 分散 | 1550nm | Ps/（nm*km） | ---- | ≤18 | ---- | ---- | Dispresion |
| 1625nm | Ps/（nm*km） | ---- | ≤22 | ---- | ---- | ||
| 帯域幅 | 850nm | MHZ.KM | ---- | ---- | ≧400 | ≧160 | 帯域幅 |
| 1300nm | MHZ.KM | ---- | ---- | ≧800 | ≧500 | ||
| ゼロ分散の波長 | nm | 1300-1324 | ≧1302、 ≤1322 | ---- | ---- | ≧ 1295、 ≤1320 | |
| ゼロ分散斜面 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD最高の個々のFibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMDの設計リンク価値 | Ps （nm2*k m） | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 繊維の遮断波長のλc | nm | ≧ 1180、 ≤1330 | ≧1180、 ≤1330 | ---- | ---- | ---- | |
| ケーブルの締切り 波長のλcc | nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 数 開き（NA） | ---- | ---- | 0.200+/ -0.015 | 0.275+/-0。 015 | 0.200+/-0 .015 | ||
| ステップ（二方向の平均 測定） | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さおよびポイント | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続 | ||||||
| 相違の後方散乱 係数 | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| 減少の均等性 | dB/km | ≤0.01 | ≤0.01 | |||
| 中心のdimater | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | ||
| クラッディングの直径 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| クラッディングの非環状 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| コーティングの直径 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| /ズアオアトリ コーティング 集中的に間違い | um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 |
| 環状に非塗ること | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| 中心/クラッディングのconentricityの間違い | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| カール（半径） | um | ≤4 | ≤4 | ---- | ---- | ---- |
パッケージ
| 1.Packing材料:木のドラム |
| 2.Packing長さ:ケーブルの標準的な長さは2つのkmである。他のケーブル長は顧客によって必要であればまた利用できる |
