| ブランド名: | YINGDA |
| モデル番号: | GJYFJH |
| MOQ: | 10キロ |
| 価格: | 交渉可能 |
| 配達時間: | 5仕事日 |
| 支払条件: | T/Tかウェスタン・ユニオン |

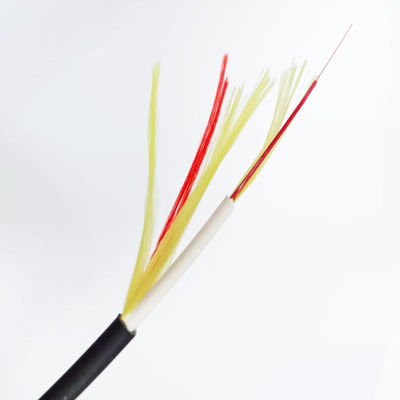

FTTHの円形ケーブルの倍の外装の屋外の屋内光ファイバーネットワーク4.6mm GJYFJH
建物に入るとき内部の炎-抑制ジャケット--を露出するために、ケーブルの外の外装は単に取除かれる。操作は速く、2つのケーブルおよびケーブルの接合箇所の必要性なしで屋外の環境からの屋内環境に容易な取付けを可能にする。
ドロップ・ケーブルは主に直接取付け、ケーブルの配線管および建物の中のステープルまたはクリップまたは誘導のすなわち取付けのために意図されている。この設置技術はくねりの性能、クラッシュの抵抗および他の機械変数の点ではケーブルに余分堅い条件を置く。
LSZHの二重ジャケット ケーブルはFTTxの屋内/屋外の適用のための繊維光学のドロップ・ケーブルである。独特な二重ジャケットの設計はケーブル、また短いセクションが屋内で屋外に取付けられていることを可能にする。ケーブルに二重低い煙の炎がある-抑制外装は、外紫外線抵抗力がある黒い変形である。
ドロップ・ケーブルにケーブル設計のG657繊維そして作り付けのくねりの制限による極めてよいくねりの性能がある。ケーブルは単独で最低に曲げ半径および割り当てのよじれを制御する。

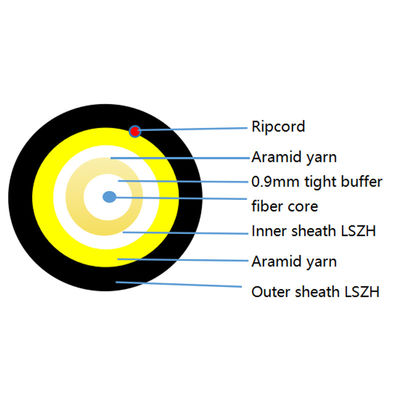

二重外装の光ファイバケーブル技術的な変数
| モデル | GJYFJH | |
| 繊維の計算 | 1つの中心 | |
| 外の直径OD （mm） | 4.5±/0.2 | |
| ケーブル外装 | 材料 | 紫外線LSZH |
| 厚さ（mm） | 0.9±0.1 | |
| OD （mm） | 3.0±0.1 | |
| 内部ケーブル | 材料 | LSZH |
| 厚さ（mm） | 0.5±0.05 | |
| OD （mm） | 0.85±0.05 | |
| 緩衝 | 材料 | LSZH |
| 体言は重量を量るt （kg/km）の | 24 | |
| Max.tensileの強さ（N） | 長期 | 120 |
| 短期 | 240 | |
| Min.Bendingの半径（mm） | 空電 | 10D |
| 動的 | 20D | |
| Max.Crushの抵抗（N/100mm） | 長期 | 300 |
| 短期 | 1000 | |
| 強さメンバー | Aramidヤーン | |
| 環境保護 | 迎合的なRoHS | |
| 貯蔵か交通機関 | -20~70℃ | |
| 操作の温度 | -20~60℃ | |
光ファイバーの特徴G657A2
| 特徴 | 条件 | ある値 | 単位 |
| 幾何学的な特徴 | |||
| クラッディングの直径 | 125.0±0.7 | µm | |
| クラッディングの非環状 | ≤0.7 | % | |
| コーティングの直径 | 245±5 | µm | |
| コーティング/クラッディングの同心性の間違い | ≤12 | µm | |
| コーティングの非環状 | ≤6.0 | % | |
| 中心/クラッディングの同心性の間違い | ≤0.5 | µm | |
| カール | ≥4 | m | |
| 光学特徴 | |||
| 1310nm | ≤0.35 | dB/km | |
| 1383nm | ≤0.35 | dB/km | |
| 1550nm | ≤0.21 | dB/km | |
| 減少 | 1625nm | ≤0.23 | dB/km |
| 減少対波長 最高。相違 | 1525~1575nm | ≤0.02 | MHz*km |
| 1285~1330nm | ≤0.03 | MHz*km | |
| ゼロ分散の波長 | 1300~1324 | nm | |
| ゼロ分散斜面 | ≤0.092 | ps/（nm2*km） | |
| 分極モード分散 | |||
| PMDの最高の個々の繊維 | ≤0.1 | ps/km1/2 | |
| PMDの設計リンク価値 | ≤0.06 | ps/km1/2 | |
| 典型的な力 | 0.04 | ps/km1/2 | |
| ケーブルによって断ち切られる波長 | ≤1260 | nm | |
| モード分野直径 | 1550nm | 9.3~10.3 | µm |
| 1310nm | 8.4~9.3 | µm | |
| グループの屈折率 | 1550nm | 1.467 | |
| 1310nm | 1.466 | ||
| 環境の特徴 | 1310nm、1550nm&1625nm | ||
| 温度の循環 | -60℃への+85℃ | ≤0.05 | dB/km |
| 温度湿気の循環 | -10℃への+85℃、 4%から98% RH | ≤0.05 | dB/km |
| 水液浸 | 23℃、30日 | ≤0.05 | dB/km |
| 乾燥した熱 | 85℃、30日 | ≤0.05 | dB/km |
| 湿気がある熱 | 85℃、85%RH、30日 | ≤0.05 | dB/km |
| 機械指定 | |||
| 証拠テスト | ≥9.0 | N | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| マクロ曲がる引き起こされた損失 | |||
| 1Turns @5mmの半径 | 1550nm | ≤0.15 | dB |
| 1Turns @5mmの半径 | 1625mm | ≤0.45 | dB |
| 1Turns @7.5mmの半径 | 1550nm | ≤0.08 | dB |
| 1Turns @7.5mmの半径 | 1625mm | ≤0.25 | dB |
| 1Turns @10mmの半径 | 1550nm | ≤0.03 | dB |
| 1Turns @10mmの半径 | 1625mm | ≤0.10 | dB |
| コーティングのストリップ力 | 典型的な平均力 | 1.5 | N |
| ピーク力 | ≥1.3 ≤8.9 | N | |
| 動的圧力腐食の感受性変数 | 27 | ||
特徴
適用
ビデオ
ビデオ
ビデオ
|
|
