| ブランド名: | YINGDA |
| モデル番号: | GYXTC8Y |
| MOQ: | 2つのKM |
| 価格: | 交渉可能 |

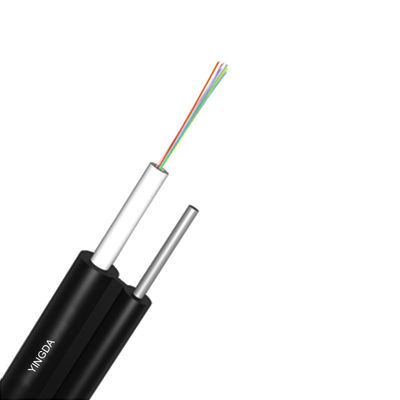

図8 自立式鋼筋メッセンジャーワイヤー 光ファイバーケーブル GYXTC8Y
繊維は高モジュールプラスチック製の 緩いチューブに配置され 緩いチューブには 繊維を固めるため 防水補填剤が詰め込まれます屋外での使用に適しています破裂や悪い引き寄せから保護するために PE 外蓋.アテリアのマウントのために設置する光ファイバーケーブルを支えるために1つ以上の鉄のメッセンジャーワイヤがあります.十分な強度を維持するために.
ファイバードロップケーブルの適用
特徴

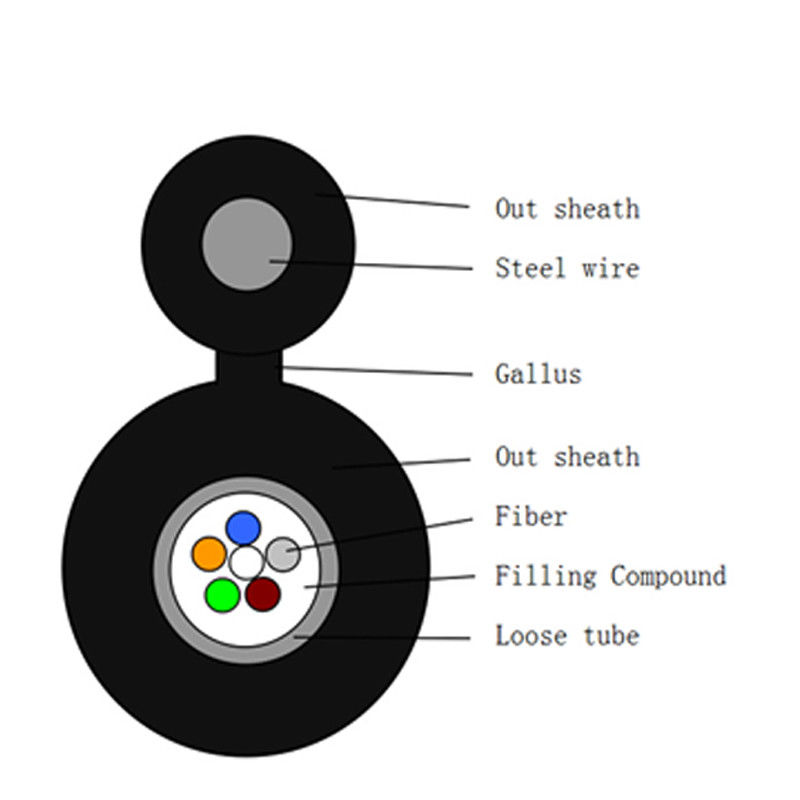

ケーブル構造
| ケーブルタイプ | GYXTC8Y | |
| 繊維数 | 2~12コア | |
| 湿度障害物 | 水栓システム | |
| 中央力帯 | 材料 | FRP |
| 直径 | 1.4mm | |
| 精神的な強さ | 材料 | 鋼鉄の電圧線 |
| 直径 | 1.2mm | |
| 緩いチューブ | 材料 | PBT |
| 直径 | フ2.0mm | |
| ケーブルの詰め込み | 材料 | キャベルの詰め物 |
| 外殻 | 材料 | PE |
| 直径 | 1.70±0.2mm | |
繊維の色コード
| 繊維数 チューブ8コア |
1 | 2 | 3 | 4 | 5 | 6 |
| 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア |
ケーブルの機械特性
| コア | ケーブル直径 | 体重 |
| 2コアから24コア | 3.2 * 6.5mm | 55 ±5 kg/km |
| ミニ屈曲半径 (mm) | 長期 | 10D |
| ミン・ブーイング 半径 (mm) |
短期 | 20D |
| 許容される数分 張力強度 (N) |
長期 | 600 |
| 許容される数分 張力強度 (N) |
短期 | 1500 |
| 圧縮負荷 (N/100mm) | 長期 | 600 |
| 圧縮負荷 (N/100mm) | 短期 | 1500 |
| オペレーション 温度 (°C) |
-40+70 | |
| 設置 温度 ((°C) |
-15+60 | |
繊維の特徴
| 繊維の種類 | ユニット | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 条件 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 850/1300 | 850/1300 | 850/1300 | |
| 衰弱 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36 / 023 | 0.34/0.22 | 30.0/10 | ほら... | ほら... | |||
| 分散 | 1550nm | PS/(nm*km) | ほら... | ≤18 | ほら... | ほら... | 抑鬱症 |
| 1625nm | PS/(nm*km) | ほら... | ≤22 | ほら... | ほら... | ||
| 帯域幅 | 850nm | MHZ.KM | ほら... | ほら... | ¥400 | ¥160 | 帯域幅 |
| 1300nm | MHZ.KM | ほら... | ほら... | ¥800 | ¥500 | ||
| ゼロ分散波長 | nm | 1300~1324年 | ¥1302 ≤1322 |
ほら... | ほら... | 1295円 ≤1320 |
|
| 零分散傾き | nm | ≤0.092 | ≤0.091 | ほら... | ほら... | ほら... | |
| PMD 最大個別繊維 | ≤0.2 | ≤0.2 | ほら... | ほら... | ≤0.11 | ||
| PMD デザインリンク 値 | PS (((nm2*k (m) |
≤0.12 | ≤0.08 | ほら... | ほら... | ほら... | |
| ファイバー切断波長 λc | nm | ¥ 1180 ≤1330 |
¥1180 ≤1330 |
ほら... | ほら... | ほら... | |
| ケーブル切断 波長 λcc |
nm | ≤1260 | ≤1260 | ほら... | ほら... | ほら... | |
| MFD | 1310nm | ええと | 9.2+/-0.4 | 9.2+/-0.4 | ほら... | ほら... | ほら... |
| 1550nm | ええと | 10.4+/-08 | 10.4+/-08 | ほら... | ほら... | ほら... | |
| 数値 アパルチャー (NA) |
ほら... | ほら... | 0.200+/ -0だった015 |
0.275+/-0 015 |
0.200+/-0 .015 |
||
| ステップ (二方向の平均) 測定) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さと点 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | ||||||
| 差の逆分散 コэффициент |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | |||
| 中核直径 | ええと | 50+1/10 | 62.5+/25 | 50+1/10 | ||
| コーティング直径 | ええと | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 | 125.0+/-01 |
| 円形でないコーティング | % | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
| コーティング直径 | ええと | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| コーティング/チャフィンチ 集中誤差 |
ええと | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 |
| 中核/コーティングのコンセントリスティの誤り | ええと | ≤0.6 | ≤0.6 | ≤15 | ≤15 | ≤15 |
| カール (半径) | ええと | ≤4 | ≤4 | ほら... | ほら... | ほら... |
パッケージ情報
| 1包装材料: 木製のドラム |
| 2梱包長:2km,3km,4km オーダーメイド |
| 3オーダーメイド:ロゴ,部品番号,長さ,材料,繊維色など |
