| ブランド名: | YINGDA |
| モデル番号: | GJYFJC8H |
| MOQ: | 10キロ |
| 価格: | 交渉可能 |

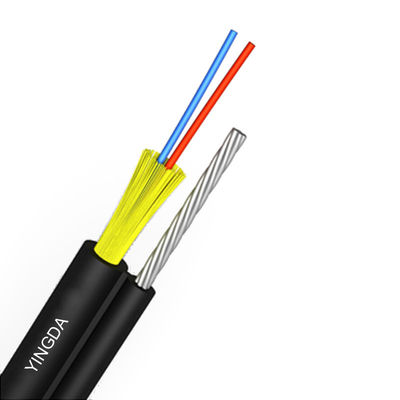

7*0.33mmのメッセンジャー ワイヤーとの家の空気のドロップ・ケーブル2の中心へのGJYFJC8H FTTH図8繊維
図8ドロップ・ケーブルはエンド ユーザーの家、帯域幅、波長まで直接接続され、トランスミッション技術は制限されない。空気の土台の支持のための7pcs鋼鉄繊維がある。それはftth繊維のアクセス ネットワークのためにかなり普及している
光ファイバケーブルの塗布
FTTHケーブルの特徴

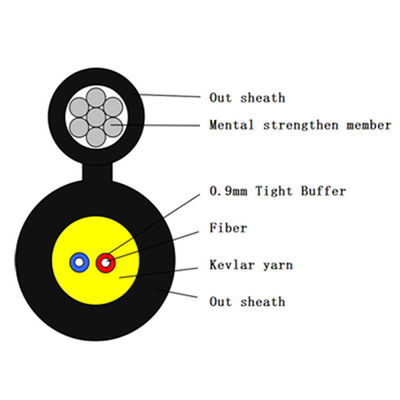

ドロップ・ケーブルの構造
| 項目 | 記述 | |
| 繊維の数 | 2cores | |
| 繊維 | タイプ | G657Aの堅い緩衝 |
| 直径 | 250µm | |
| 強さメンバー | 材料 | ケブラー ヤーン |
| 自己サポート メッセンジャー ワイヤー |
材料 | 鋼線 |
| 直径 | 1.2mmの鋼線（7*0.33mm） | |
| 外の外装 | 材料 | LSZH |
| 直径 | 1.8±0.2mm | |
| ケーブルのサイズ（高さ*幅） | × 3.5 mmの6.5mm | |
| ケーブルの重量 | 26KG±1KG | |
| 設置温度較差（℃） | -20+60 | |
| 操作および輸送の温度（℃） | -40+70 | |
| 最低の曲げ半径（mm） | 長期 | 15D |
| 最低に曲がること 半径（mm） |
短期 | 30D |
| 最低の正当 引張強さ（N） |
長期 | 500 |
| 最低の正当 引張強さ（N） |
短期 | 700 |
| クラッシュの負荷（N/100mm） | 長期 | 500 |
| クラッシュの負荷（N/100mm） | 短期 | 1000 |
| 標準的な繊維色同一証明 | ||
| いいえ。 | 1 | 2 |
| 色 | 青 | オレンジ |
光ファイバーの指定
| 繊維様式 | 単位 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 条件 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 減少 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| 分散 | 1550nm | Ps/（nm*km） | ---- | ≤18 | ---- | ---- | 分散 |
| 1625nm | Ps/（nm*km） | ---- | ≤22 | ---- | ---- | ||
| 帯域幅 | 850nm | MHZ.KM | ---- | ---- | ≧400 | ≧160 | 帯域幅 |
| 1300nm | MHZ.KM | ---- | ---- | ≧800 | ≧500 | ||
| ゼロ分散の波長 | nm | 1300-1324 | ≧1302、 ≤1322 |
---- | ---- | ≧ 1295、 ≤1320 |
|
| ゼロ分散斜面 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD最高の個々のFibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMDの設計リンク価値 | Ps （nm2*k m） |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 繊維の遮断波長のλc | nm | ≧ 1180、 ≤1330 |
≧1180、 ≤1330 |
---- | ---- | ---- | |
| ケーブルの締切り 波長のλcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 数 開き（NA） |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0。 015 |
0.200+/-0 .015 |
||
| ステップ（二方向の平均 測定） |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さおよびポイント |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続 | |||||||
| 相違の背部分散 係数 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減少の均等性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 棒径 | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| クラッディングの直径 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| クラッディングの非環状 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| コーティングの直径 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| /ズアオアトリ コーティング 集中的に間違い |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| 環状に非塗ること | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 中心/集中的にクラッディングの間違い | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| カール（半径） | um | ≤4 | ≤4 | ---- | ---- | ---- | |
パック情報
| 梱包材:木のドラム |
| パッキングの長さ:標準は2つのkm、1km、3km、4km利用できる |
| 絹の印刷物:カスタマイズしなさい |
