| ブランド名: | YINGDA |
| モデル番号: | YDPG-SCAXXX-9804-2D015 |
| MOQ: | 50個 |
| 価格: | 0.16USD-19.9USD |
| 配達時間: | 7 日後のお支払い |
| 支払条件: | ウェスタン ・ ユニオン、T ・ T |

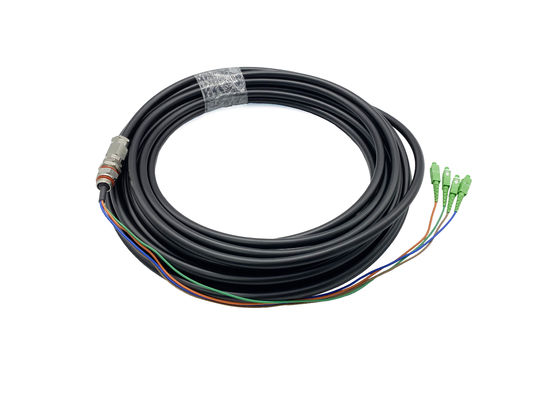

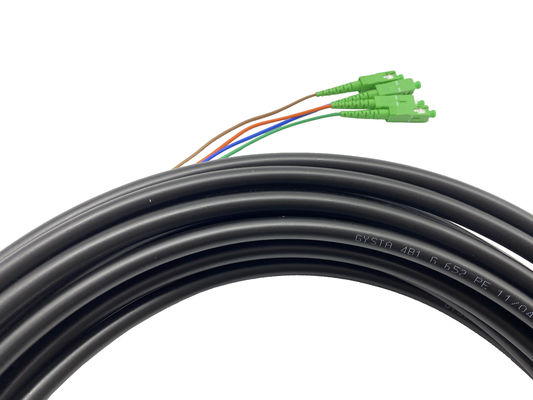

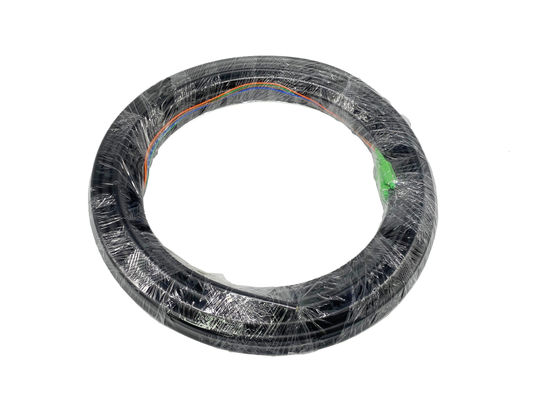

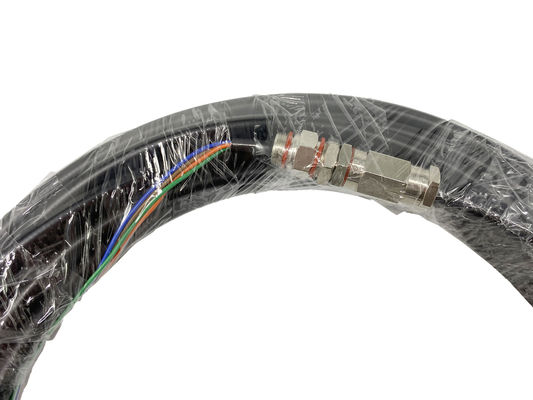

4中心の銅のアルミニウム防水繊維光学のピグテールSC FC APC 9.8mm軍のRuggerizedケーブルのPE
防水繊維のピグテール/パッチ・コードは粗い環境で使用することができる。それは光トランスミッタの屋外の関係で主に使用される。防水繊維のピグテールはステンレス鋼の増強された防水単位および装甲屋外のPE jacketedケーブルと設計されている。
光コネクタの指定
| 変数 | 単位 | 繊維のピグテールの/Patchの防水コード | |||
| SM | MM | ||||
| PC | UPC | APC | PC | ||
| sInsertionの損失（典型的な） | dB | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 |
| リターン・ロス | dB | ≥45 | ≥50 | ≥60 | ≥35 |
| 作動の波長 | nm | 1310 1550 | |||
| Exchangeability | dB | ≤0.2 | |||
| 振動 | dB | ≤0.2 | |||
| 実用温度 | ℃ | -40~75 | |||
| 保管温度 | ℃ | -45~85 | |||
| 内部のコードの直径 | mm | φ3.0、φ2.0、φ0.9 | |||
| 繊維の中心 | 中心 | 4、6、8、12、24、…繊維 | |||
| 適当なコネクター | FC、SC、ST、MU、LC | ||||
| 防水コネクター材料 | アルミニウムか銅の任意。 | ||||
| 端の表面の幾何学的な次元 |
湾曲の半径:10-25 （PC/UPC）、5-12 （APC） 最高点のオフセット:0-50um 光ファイバーの不況:- 100 | + 100nm |
||||
| 標準 | NTT、TELCORDIA、IEC ITU、UL94-V0 | ||||
ケーブルの構造
防水ケーブルは単心の光ファイバケーブルを、圧搾ケーブルのジャケットの外の縦方向に座礁するべき中央強さメンバー覆いプラスチック合成テープのまわりで1つ以上使用する。
特徴
適用
機械技術:
| 繊維の中心 | 外dia. （mm） | 重量（kg/km） | max.tension （n） | Min.の曲げ半径（mm） | ||
| 短期 | 長期 | 取付け | 働くこと | |||
| <6core> | 9.8 | 80 | 1000 | 300 | 20D | 10D |
| 11.8 | 110 | 1000 | 300 | 20D | 10D | |
| 貯蔵Temp.℃ | -40~+70 | |||||
| 作動の臨時雇用者。℃ | -20~+70 | |||||
技術伝達:
| 波長 | 850/1300nm | 1310/1550nm | ||
| 繊維のタイプ | マルチモード・ファイバ | G.652 | G.655 | |
| /コーティングdia.芯を取りなさい。 | 50/125um | 62.5/125um | / | / |
| 減少（dB/km） | ≤3.0/1.0 | ≤3.5/1.5 | ≤0.4/0.25 | ≤-/0.5 |
| 帯域幅（MHz·km） | ≥200/400 | ≥160/200 | / | / |
順序情報
| YDPG | - | コネクターのタイプ側面A | コネクターのタイプ側面B | - | ケーブルの直径 | 繊維の計算 | - | 繊維のタイプ | ケーブル長 |
|
YD=yingda PG=Pigtail PC=patchのコード |
SCU=SC/UPC SCA=SC/APC FCU=FC/UPC FCA=FC/APC … Xxx=null |
SCU=SC/UPC SCA=SC/APC FCU=FC/UPC FCA=FC/APC … Xxx=null |
98=9.8mm 11=11.8mm |
02=2core 04=4core 06=6core |
2D=G652D A1=G657A1 A2=G657A2 M1=OM1 M2=OM2 M3=OM3 M4=OM4 |
001=1meter 002=2meter … 015=15meter 120=120meter … |
|
|
