| ブランド名: | YINGDA |
| モデル番号: | G652D |
| MOQ: | 1PC |
| 価格: | 交渉可能 |
| 配達時間: | 7days |

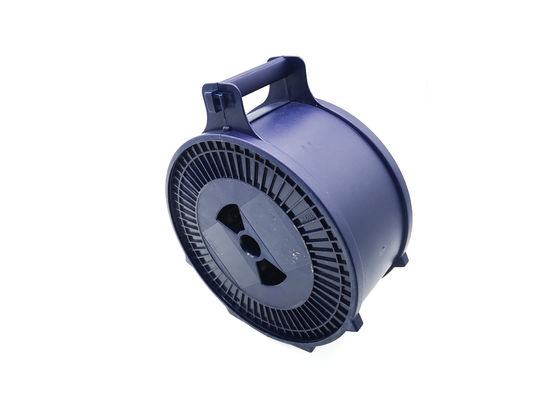

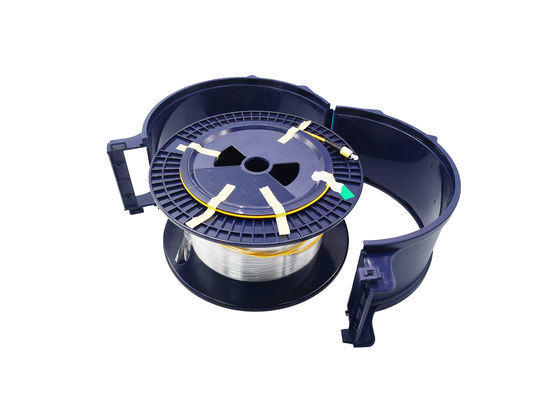

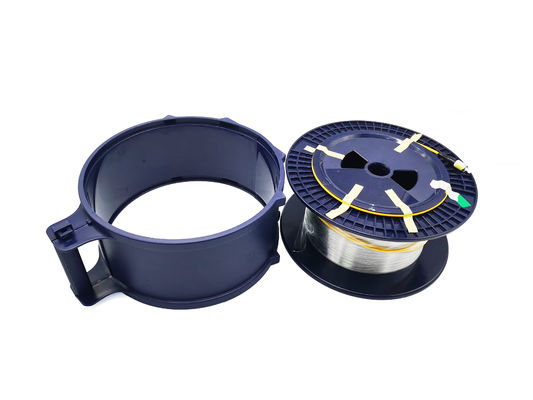

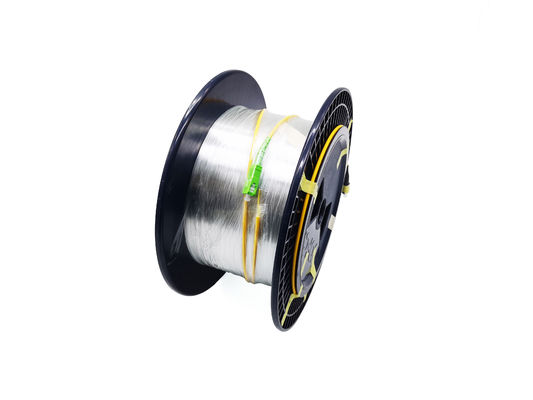

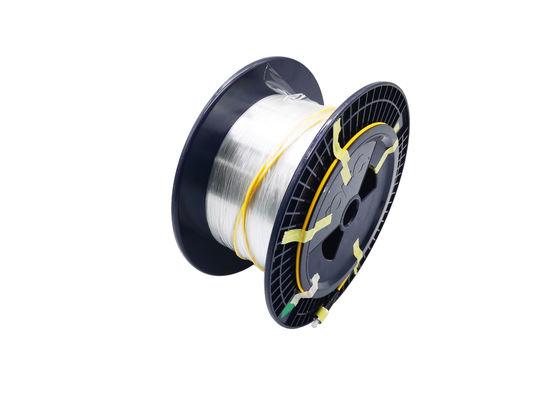

コネクターSC FC LC 20KMと芯を取る電気通信OTDRテスト裸繊維G652D G657A 20km
光ファイバーを測定するのに光学時間領域の反射器（OTDR）が使用されているとき光ファイバーリンクが短いことが時々見つけられる。短い光ファイバーリンクを測定するとき、減少の索引をよりよい評価を得ることなくさせるより大きい減少の価値（xxdb/km）は頻繁に得られる。なぜか。
短い光ファイバーリンクのために（1km一般に以下）、OTDRは最終的な数計算に影響を与えたある特定の非持久性のカーブを測定した。OTDRを記述する技術的な変数の間直線性についての索引がある。OTDRの総索引は0.05db/db （e600cである:0.05db/db、n3900a:0.03db/db）。実際、この表示器はOTDRのカーブの変動範囲を記述する。
従って、短い繊維のために、OTDRの測定の正確さは挑戦される。この問題はまたOTDRロックに直面する共通の問題である。従って私達はどんな方法この影響を減らしてもいいか。私達はいかによりよい試験結果を得てもいいか。
1. 2kmテスト偽繊維を加えなさい
効果は繊維の長さが2kmテスト偽繊維の付加が増加された原因であるので減る。より満足な結果は利用できるべきである。
しかしテスト間違いの長さそして導入の増加のために、この方法にテスト方法によって持って来られるある間違いがある。しかしのでプロジェクトの質、それにのテスト データかなりの基準値がある。
2. 光源および光学力メートルとの測定リンク損失、およびOTDRの測定の長さ
損失の測定の進歩は光学力メートルが光源の使用によって標準的な損失の測定方法の近くのリンク損失を測定するので改善される。当然、区分繊維のために間違いを減らすのに、光学宮殿の廃物の高リゾリューションの正確さのレベルが使用されている。長さの測定はOTDRによって得られた。単位長の減少の価値は長さの価値による損失の価値の分割によって得ることができる。
3. OTDRの測定のカーブはリンク障害を取除くことの参照およびOTDRの測定の焦点としてだけ使用される。
短い繊維の測定では、OTDRの測定のカーブは量的な基礎としてよりもむしろ、質的な基礎のように、参照として最もよく使用される。
単一モード繊維の指定
| 項目 | 価値 |
| モード直径 | （8.6-9.5） ±0.7um |
| クラッディングの直径 | 125±1um |
| 同心性の偏差 | ≤0.8um |
| 円形からのクラッディング | ≤0.2% |
| 光ケーブルの断ち切られた波長 | ≤1260um |
| Macrobendingの損失1550nm | ≤0.3dB |
| （37.5mmの半径100の回転） 16xx1nm | ≤0.3dB |
| 圧力の選別 | ≥0.69GPa |
| ゼロ分散の波長のλ | 1300nm≤λ ≤1324nm |
| ゼロ分散斜面s | ≤0.093ps/um |
| 呼ばれていない繊維の分極モード分散係数 | ≤xxps （km） 1/2 |
| 光ケーブルの減少数 | 1300nm≤0.3dB/km ≤0.28dB/km |
| Yyyy nm- - XX dB/km | |
| 16xx1nm - ≤0.28dB/km | |
| 光ケーブルの分極モード分散係数 | M -20の光ファイバーの区分 |
| Q -0.01% | |
| PMD-≤0.5ps/（km） 1/2 |
特徴
