| MOQ: | 100個 |
| 価格: | 1.1USD-4.58USD |
| 標準梱包: | 2pc/箱、20pcs/carton 箱 |
| Delivery period: | 支払の後の 5-8days |
| 供給能力: | 毎月10,000個 |

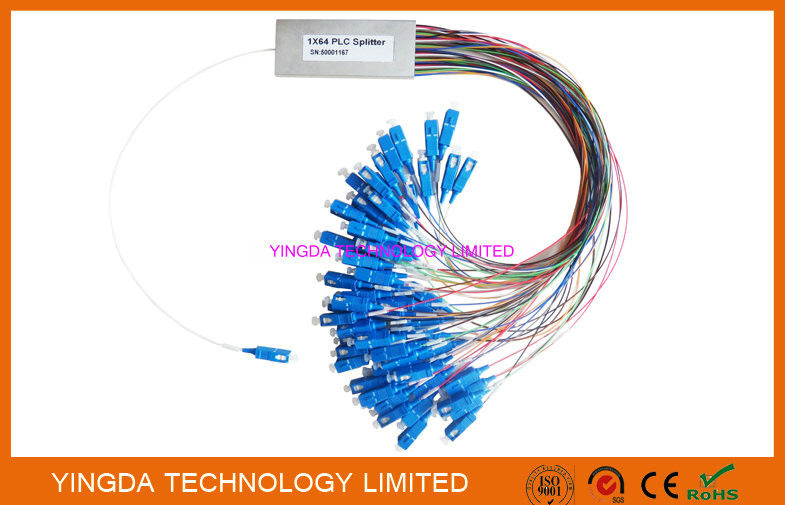

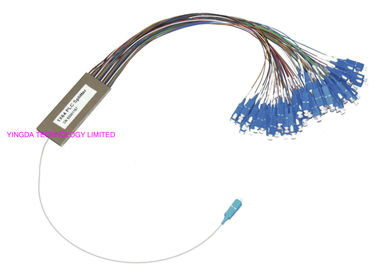

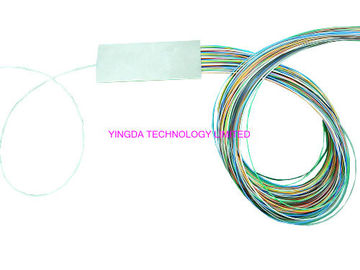

高密度1から64小型ディバイダーPLC小型モジュールの鋼鉄管、1X64繊維光学PLCのディバイダーSCの青のコネクター
光波回路の(PLC)の平面のディバイダーはタイプの光学力管理装置です
それは無水ケイ酸の光学導波管の技術を使用して製造されます。それは小型を特色にします、
高い信頼性、広い作動の波長範囲およびよいチャネル間の均等性、
そしてPONネットワークで広く利用されています光シグナル力の分裂を実現するために。
YINGDAは合わせる全一連の1xNおよび2xNディバイダー プロダクトを提供します
特定の適用。すべてのプロダクト大会GR-1209-CORE-2001およびGR-1221-CORE-
1999の条件。
特徴
適用
繊維光学のコネクターが付いているPLCのディバイダーのための技術的なSpecs
1xNディバイダー
| 項目 | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 |
| 繊維のタイプ | G.657A | ||||||
| 働く波長 | 1260nm~1650nm | ||||||
| 標準的な挿入損失（dB） | ≤4.2 | ≤7.6 | ≤10.7 | ≤14.0 | ≤17.2 | ≤20.8 | ≤24.0 |
| P等級の挿入損失（dB） | ≤4.0 | ≤7.4 | ≤10.5 | ≤13.8 | ≤17.0 | ≤20.4 | ≤23.7 |
| 均等性（dB） | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| PDL （dB） | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
| 波長の依存した損失（dB） | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| リターン・ロス（dB） | ≥50 | ||||||
| 指向性（dB） | ≥55 | ||||||
| 作動Temp.Gange | -40℃~+85℃ | ||||||
| 注:上記の変数はコネクターが付いているディバイダーのためです。コネクターなしで、挿入損失は0.2dBによって減ります。 | |||||||
発注情報
| PLCS | - | - | - | - | - | - | - |
| 構造 |
繊維 タイプ |
パッケージ | 入力 | 出力 | 長さ | コネクター | |
| 構造 | 0101=1x1、0202=2x2、…、0164=1x64、0264=2x64 | ||||||
| 繊維のタイプ | 1=G652D、2=G657A1、3=G657A2 | ||||||
| パッケージ次元 | A1、A2、… A12、D、E、F、K、U、G、C、T、R、X | ||||||
| 入力タイプ |
B=250μmは繊維、L=900µmの緩い管を暴露します、 S=2.0mm、R=3.0mm、0=Adapter |
||||||
| 出力タイプ |
B=250μmは繊維を暴露します、 L=900µmは管を緩めます、 S=2.0mm、 R=3.0mm、 F=splitter、0=Adapter |
||||||
| ピグテールの長さ |
05=0.5m、10=1.0m、100=100m、0=Adapter、 15/10=1.5m input/1.0mの出力、 X=Others |
||||||
| コネクターのタイプ |
FU=FC/UPC、FA=FC/APC、 SU=SC/UPC、SA=SC/APC、 ST=ST/UPC、 LU=LC/UPC、LA=LC/APC、 MPA=MPO/APC、 入る/FC/APCの出力FU/FA=FC/UPC 00=None、 X=Others |
||||||
YINGDAの研修会
