1x16 繊維光学 PLC のディバイダーの平面の光波回路のディバイダー
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x割れた比率 | ファン・アウト キットが付いている 1:16 のディバイダー | コネクタ | SC/APC、SC/UPC、LC/APC、LC/UPC |
---|---|---|---|
繊維の種類 | コーニング繊維 SMF -28e G657A1 | 挿入損失 | 13.6dB |
均等性(最高。) | 1.4dB | 波長 | 1260 - 1650 nm |
PDL (最高。) | 0.3dB | 標準 | Telcordia GR-1221 および GR-1209 |
管次元 | 60*12*4mm | ケーブル径 | 0.9mm |
ケーブル色 | ホワイト | ||
ハイライト | FBT のカプラー,PLCのスプリッタ |

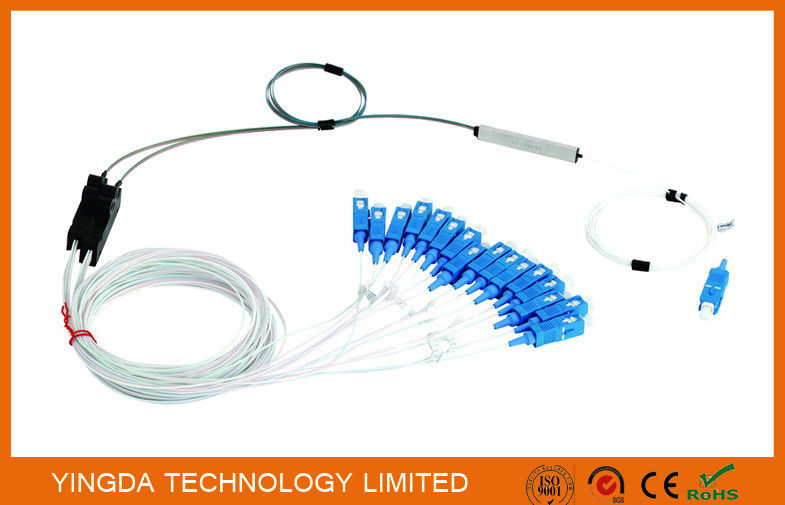

1x16 単一モード PLC のディバイダー(平面の光波回路のディバイダー)はとの SC/UPC のコネクターに送風します
単モード標準木のカプラー モジュールの 1X3、3X3、1X4、1X8、1X16、1X32 および 2X4、2X8、2X16 および 2X32 港の比率は利用できます。 それらは非常に低い挿入損失、低い分極の依存、よく制御された均等性、また優秀な環境の安定性を提供します。 標準木のカプラー モジュールが広く光通信システムの CATV、LANs および他のすべての種類の光シグナルを裂き、混合するのに使用されていました。
特徴
単モード PLC のディバイダー
いろいろなパッケージ タイプおよび構成
テストされる光学性能の 100% の工場
作動の窓: 1260~1650nm
分極の安定性(dB): ≤ 0.50dB
Telcordia GR-1209-CORE-2001 および GR-1221-CORE-1999 に合致します
利用できる FC SC ST LC のコネクター
UPC APC は利用できます
コネクターが付いている PLC のディバイダーのための技術的な Specs
1xn ディバイダー
項目 | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 | |
繊維のタイプ | G.657.A | |||||||
働く波長 | 1260nm~1650nm | |||||||
標準的な挿入損失(dB) | ≤4.2 | ≤7.6 | ≤10.7 | ≤14.0 | ≤17.2 | ≤20.8 | ≤24.0 | |
P 等級の挿入損失(dB) | ≤4.0 | ≤7.4 | ≤10.5 | ≤13.8 | ≤17.0 | ≤20.4 | ≤23.7 | |
均等性(dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
PDL (dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 | |
波長の依存した損失(dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
リターン・ロス(dB) | ≥50 | |||||||
指向性(dB) | ≥55 | |||||||
作動 Temp.Gange | -40℃~+85℃ | |||||||
注: 上記の変数はコネクターが付いているディバイダーのためです。コネクターなしで、挿入損失は 0.2dB によって減ります。 |
2XN ディバイダー
項目 | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | 2x128 | ||
繊維のタイプ | G.657.A | ||||||||
働く波長 | 1260nm~1650nm | ||||||||
標準的な挿入損失(dB) | ≤4.4 | ≤8.0 | ≤11.0 | ≤14.6 | ≤17.8 | ≤21.0 | ≤24.4 | ||
P 等級の挿入損失(dB) | ≤4.2 | ≤7.7 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.7 | ≤24.0 | ||
均等性(dB) | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤3.0 | ||
PDL (dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 | ||
波長の依存した損失(dB) | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤3.0 | ||
リターン・ロス(dB) | ≥50 | ||||||||
指向性(dB) | ≥55 | ||||||||
作動 Temp.Gange | -40℃~+85℃ | ||||||||
注: 上記の変数はコネクターが付いているディバイダーのためです。コネクターなしで、挿入損失は 0.2dB によって減ります。 |
