| ブランド名: | YINGDA |
| モデル番号: | 1*8 光学ディバイダー |
| MOQ: | 100個 |
| 価格: | 1.1USD-4.58USD |
| 配達時間: | 支払の後の 5-8days |
| 支払条件: | ウェスタンユニオン,T/T,マネーグラム |

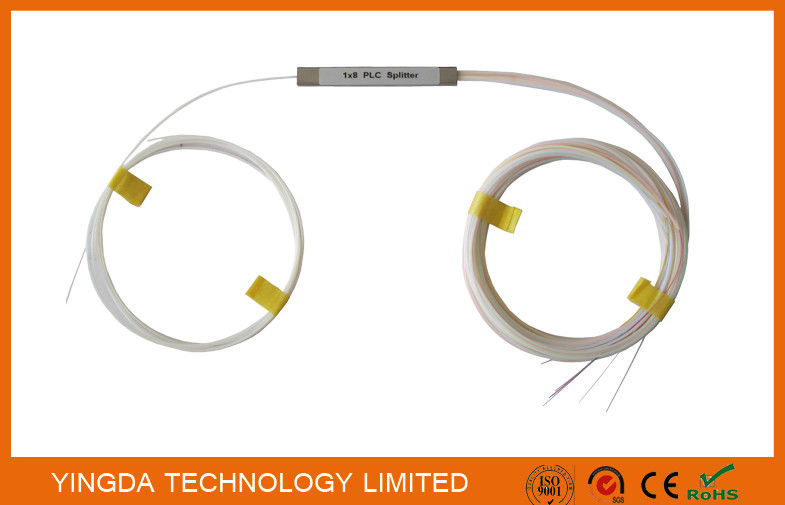

1:8 ファイバー・ポン・スプリッター ブロックレス・ミニ・モジュール 900um,1x8 オプティカル・スプリッター 1メートル
光ファイバースプリッタは,光ファイバー光線を一定の比率でいくつかの部分に分割するために使用される.光ファイバースプリッタは,PON FTTXネットワークで使用される重要な受動部品である.主に2種類の受動FTTH光学分割器があります"つは,FBTカップラーまたはFBTWDM光学分割器として知られる伝統的な融合型スプリッターで,競争力のある価格があります.もう"つはPLC (平面光波回路) 技術をベースにしたPLCスプリッターです密度の高いアプリケーションに適しています
特徴
· 均一性があり,挿入損失が少ない
· 偏振依存損失が低い
● 優れた機械
安定性 テレコーディア GR-1221 と GR-1209
● TLC認証による部品,YD1117-2001に準拠
作業環境: -40°Cから+85°C
· 高極化消滅比と優れた均一性
適用する
ポイントへのファイバー (FTTX)
■ 家庭へのファイバー (FTTH)
■パッシブ光学ネットワーク (PON,GEPON)
■ローカルエリアネットワーク (LAN)
■ケーブルテレビ (CATV)
■ 電気通信ネットワーク
■ 試験装置
仕様
| パラメータ | ポート設定 | ||||||||
| 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | ||||
| 繊維の種類 | G.657A | ||||||||
| 動作波長 (nm) | 1260~1650 年 | ||||||||
| 挿入損失 (dB) | 典型的な | 3.9 | 7.0 | 10.2 | 13.2 | 16.2 | 19.7 | ||
| マックス | 4.2 | 7.4 | 10.7 | 13.7 | 17.1 | 21.2 | |||
| 損失の均一性 (dB) | マックス | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | ||
| リターン損失 (dB) | ミニ | 50 | 50 | 50 | 50 | 50 | 50 | ||
| PDL (dB) | マックス | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | ||
| 指示性 (dB) | ミニ | 55 | 55 | 55 | 55 | 55 | 55 | ||
| 波長に依存する 損失 (dB) |
マックス | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 | ||
| 温度 に 依存 し て いる 損失 ((−40~+85 °C) |
マックス | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1.0 | ||
| 動作温度 (°C) | -40~+85 | ||||||||
| 保存温度 (°C) | -40~+85 | ||||||||
注記:
上記は,接続器付きのブロックレスファイバーPLCスプリッターのパラメータです.
コネクタがないと 挿入損失は0.2dB減ります
もっと写真

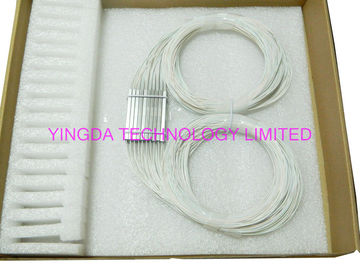

PLCスプリッタコールプラー 1x8 コンネクタなし 泡付きの箱に詰め込み,性能が良し,繊維に保護され,運送コストと量を節約します.

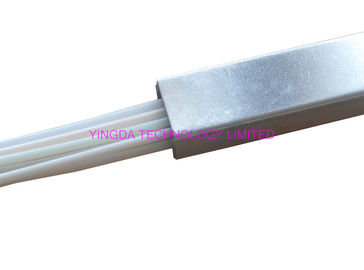

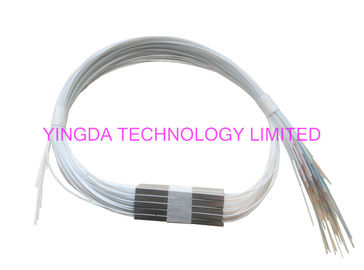

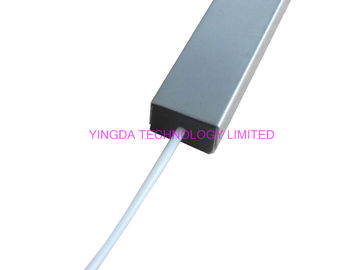

各鋼管:60*7*4mm, 2row / 4fibers出力,各繊維のフィギュアリング,入力ピグテイルに"入力".
注文情報
| PLCS | - | - | - | - | - | - | - |
| 構造 |
繊維 タイプ |
パッケージ | インプット | 生産量 | 長さ | コネクタ | |
| 構造 | この2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの2つの ... 0164=1x64 0264=2x64 | ||||||
| 繊維の種類 | 1=G652D, 2=G657A1, 3=G657A2 | ||||||
| パッケージの寸法 | A1,A2,...A12,D,E,F,K,U,G,C,T,R,X | ||||||
| 入力タイプ |
B=250μm 裸の繊維,L=900μm 緩い管, S=2.0mm,R=3.0mm,0=アダプター |
||||||
| 出力型 |
B=250μm 裸の繊維 L=900μm 緩いチューブ S=2.0mm R=3.0mm F=スプリッター 0=アダプター |
||||||
| 豚尾の長さ |
0=アダプター 15/10=1.5m入力/1.0m出力 X=その他 |
||||||
| コネクタタイプ |
FU=FC/UPC,FA=FC/APC SU=SC/UPC,SA=SC/APC ST=ST/UPC LU=LC/UPC,LA=LC/APC MPA=MPO/APC FU/FA=FC/UPC入力/FC/APC出力 00=ゼロ X=その他 |
||||||
ビデオ
ビデオ
|
|
| ブランド名: | YINGDA |
| モデル番号: | 1*8 光学ディバイダー |
| MOQ: | 100個 |
| 価格: | 1.1USD-4.58USD |
| パッケージの詳細: | 1pc/箱、80pcs/carton 箱 |
| 支払条件: | ウェスタンユニオン,T/T,マネーグラム |

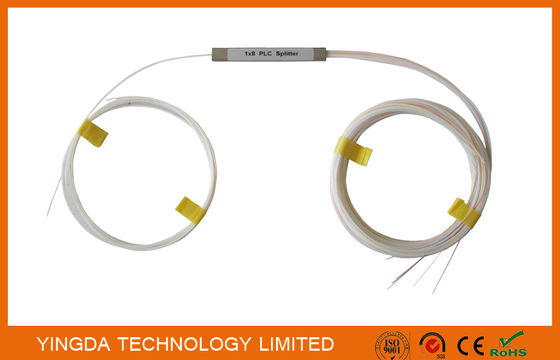

1:8 ファイバー・ポン・スプリッター ブロックレス・ミニ・モジュール 900um,1x8 オプティカル・スプリッター 1メートル
