| MOQ: | ポーレックス |
| 価格: | 0.36USD-30USD |
| 標準梱包: | 1 部分/袋 |

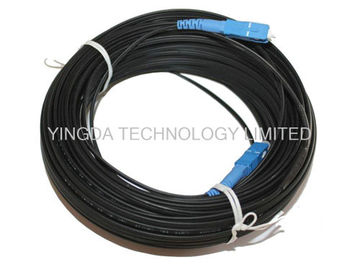

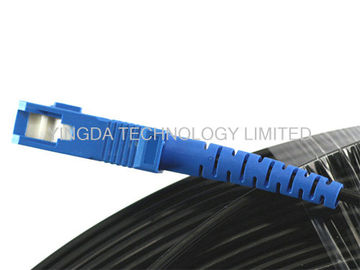

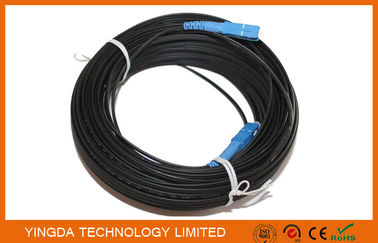

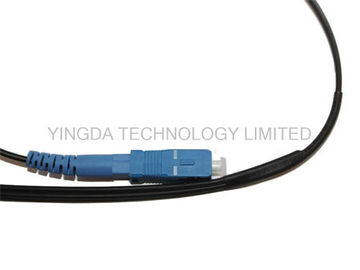

SC/UPC 200 は繊維光学のパッチ・コード FRP の正方形 FTTH の低下の繊維光学のジャンパーをメーターで計ります
特徴:
適用
屋内ケーブル:
屋外ケーブル:
繊維変数
いいえ。 | 項目 | 単位 | 指定 | 指定 | |
G.652D | G.657A1 | ||||
1 | モード分野直径 | 1310nm |
| 9.2±0.4 | 9.0±0.4 |
1550nm |
| 10.4±0.5 | 10.1±0.5 | ||
2 | クラッディングの直径 | μm | 124.8±0.7 | 124.8±0.7 | |
3 | クラッディングの非環状 | % | ≤0.7 | ≤0.7 | |
4 | 中心クラッディングの同心性の間違い | μm | ≤0.5 | ≤0.5 | |
5 | コーティングの直径 | μm | 245±5 | 245±5 | |
6 | コーティングの非環状 | % | ≤6.0 | ≤6.0 | |
7 | クラッディング コーティングの同心性の間違い | μm | ≤12.0 | ≤12.0 | |
8 | ケーブルの遮断波長 | nm | λcc≤1260 | λcc≤1260 | |
9 | 減少（最高。） | 1310nm | dB/km | ≤0.4 | ≤0.35 |
1550nm | dB/km | ≤0.3 | ≤0.21 | ||
10 | マクロ曲がる損失 | 1turn×10mm の半径 @1550nm | dB | / | ≤0.75 |
1turn×10mm の半径 @1625nm | dB | / | ≤1.5 | ||
ケーブル変数
項目 | 指定 | |
繊維の計算 | 2 | |
着色されたコーティング繊維 | 次元 | 250±15μm |
色 | 白い | |
| 次元 | （2.0±0.1） mm× （5.1±0.1） mm |
ジャケット | 材料 | LSZH |
| 色 | 黒 |
強さメンバー | FRP& （鋼線） | |
パッチ・コード変数
項目 | 単モード | 多重モード | |
挿入損失 | <> | <> | |
リターン・ロス | >=50dB | >=40dB | |
実用温度 | -40 ~+85 °C | ||
陶磁器のフェルール spec | 125.5um 同心性 | 127um 同心性 | |
| 9/125 のμm | 50/125 のμm、62.5/125μm | |
順序情報
FHPC-XXX-XX-XXX-XXX-XX
1 - 2-3 4 - 5 6 - 7
FHPC | コネクター | 繊維 | ケーブル | 強さ | 繊維のタイプ | ケーブル | ケーブル |
FH=ftth | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Pc=patch | SCU=SC/UPC | 01=1core | F8=Figure 8 | F=FRP | 5D=G.652D | W=white | 01=1m |
大量生産:
ビデオ
ビデオ
ビデオ
|
|
| MOQ: | ポーレックス |
| 価格: | 0.36USD-30USD |
| 標準梱包: | 1 部分/袋 |
SC/UPC 200 は繊維光学のパッチ・コード FRP の正方形 FTTH の低下の繊維光学のジャンパーをメーターで計ります
特徴:
適用
屋内ケーブル:
屋外ケーブル:
繊維変数
いいえ。 | 項目 | 単位 | 指定 | 指定 | |
G.652D | G.657A1 | ||||
1 | モード分野直径 | 1310nm |
| 9.2±0.4 | 9.0±0.4 |
1550nm |
| 10.4±0.5 | 10.1±0.5 | ||
2 | クラッディングの直径 | μm | 124.8±0.7 | 124.8±0.7 | |
3 | クラッディングの非環状 | % | ≤0.7 | ≤0.7 | |
4 | 中心クラッディングの同心性の間違い | μm | ≤0.5 | ≤0.5 | |
5 | コーティングの直径 | μm | 245±5 | 245±5 | |
6 | コーティングの非環状 | % | ≤6.0 | ≤6.0 | |
7 | クラッディング コーティングの同心性の間違い | μm | ≤12.0 | ≤12.0 | |
8 | ケーブルの遮断波長 | nm | λcc≤1260 | λcc≤1260 | |
9 | 減少（最高。） | 1310nm | dB/km | ≤0.4 | ≤0.35 |
1550nm | dB/km | ≤0.3 | ≤0.21 | ||
10 | マクロ曲がる損失 | 1turn×10mm の半径 @1550nm | dB | / | ≤0.75 |
1turn×10mm の半径 @1625nm | dB | / | ≤1.5 | ||
ケーブル変数
項目 | 指定 | |
繊維の計算 | 2 | |
着色されたコーティング繊維 | 次元 | 250±15μm |
色 | 白い | |
| 次元 | （2.0±0.1） mm× （5.1±0.1） mm |
ジャケット | 材料 | LSZH |
| 色 | 黒 |
強さメンバー | FRP& （鋼線） | |
パッチ・コード変数
項目 | 単モード | 多重モード | |
挿入損失 | <> | <> | |
リターン・ロス | >=50dB | >=40dB | |
実用温度 | -40 ~+85 °C | ||
陶磁器のフェルール spec | 125.5um 同心性 | 127um 同心性 | |
| 9/125 のμm | 50/125 のμm、62.5/125μm | |
順序情報
FHPC-XXX-XX-XXX-XXX-XX
1 - 2-3 4 - 5 6 - 7
FHPC | コネクター | 繊維 | ケーブル | 強さ | 繊維のタイプ | ケーブル | ケーブル |
FH=ftth | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Pc=patch | SCU=SC/UPC | 01=1core | F8=Figure 8 | F=FRP | 5D=G.652D | W=white | 01=1m |
大量生産:
