| MOQ: | 500個 |
| 価格: | 0.36USD-30USD |
| 標準梱包: | 1 個/箱、200 個/カートンボックス |
| Delivery period: | 支払い後7日 |
| 支払方法: | ウエスタンユニオン、T/T |
| 供給能力: | 1ヶ月あたりの60,000 PC |
プッシュ可能パッチコードは、プッシュ可能光ファイバージャンパーの一種で、FTTHおよびFTTXネットワークにおける迅速、信頼性、かつ容易なファイバー展開のために製造されています。このプリターミネートFTTHドロップケーブル設計は、カップリングやスプライシングを必要とせずに、屋内壁、導管、およびマイクロダクト光ファイバーソリューションが使用される場所への容易な配線のために考慮されています。

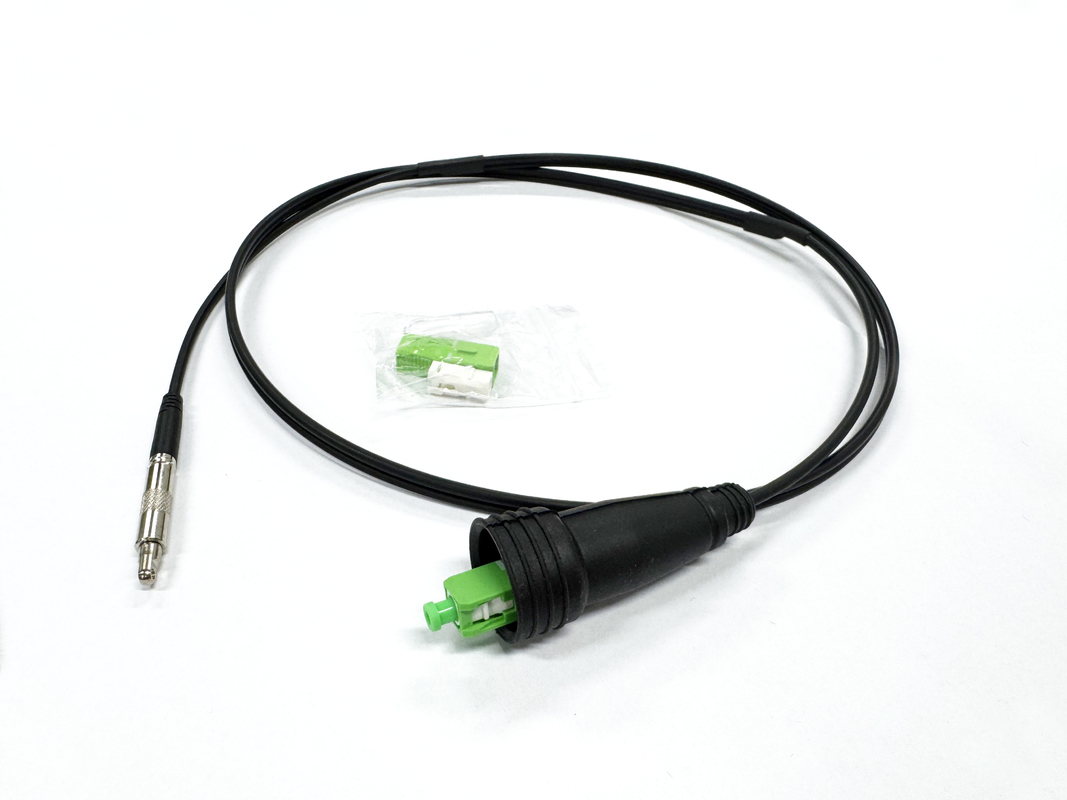

Yingdaは、片側にプッシュ可能なSCコネクタを備えた光ファイバーケーブルをプリターミネートしており、壁を通して直接引っ張ることができ、光ファイバーアダプターとドッキングできます。もう一方の側は、屋外ファイバースプリッターボックスに接続するように設計されたゴムシール付きの標準SCコネクタであり、ゴムシールは水の侵入を防ぎます。
製品説明:
YINGDAプッシュ可能ケーブルアセンブリは、FTTXの迅速かつ信頼性の高い展開のための、柔軟でプッシュ可能なプリターミネート光ファイバードロップソリューションを提供します。
弾丸型プッシュ可能コネクタにより、プリコネクタ化されたケーブルを、ほとんどのFTTXシナリオに典型的なマイクロダクトや小さな穴を通して設置できます。このケーブルは、大きな導管を使用したり、顧客の壁に大きな穴を開けたりすることなく設置できます。
この弾丸型プッシュ可能アセンブリは、小さな穴やマイクロダクトを通して正常に押し込むことができます。手で押す距離は、曲げの頻度とダクトの品質によって異なります。プッシュ可能なプリターミネートコネクタを備えた頑丈な丸型ドロップケーブルは、ファイバー展開のコストを削減し、顧客ドロップケーブルの取り扱いと接続の固有のスキルと難易度を軽減します。
仕様
|
ファイバーモード |
シングルモード |
|
ファイバー数 |
1 |
|
研磨またはフェルールインターフェースタイプ |
APC |
|
コネクタA |
メタルSC APC |
|
コネクタB |
ゴムブーツ付きSC APC |
|
ケーブル長 |
カスタマイズ |
|
ジャケット材質 |
屋内/屋外LSZH 材質 |
|
外被色 |
黒または白 |
|
外被直径(mm) |
3.0mmまたは2.0*5.0フラットドロップ |
|
ファイバータイプ |
G657A2 |
|
内径 |
0.9mm |
|
内線色 |
青 |
|
保管温度 |
-20℃～60℃ |
|
設置温度 |
-5℃～50℃ |
|
動作温度 |
-20℃～60℃ |
|
圧壊(N/100mm) |
1000 |
|
最大引張荷重(長期) |
150N |
|
最小引張荷重(短期) |
400N |
| 項目 | 値 |
| コネクタ | SC LC FC ST E2000 DIN D4 SMA FDDI MTRJ MU MPO MTP LX.5 VF45など |
| 動作波長 | 1260-1650nm |
| ファイバータイプ | G652D、G657A2、G657A1、G655、G657B3、OM1 OM2 OM3 OM4、OM5など |
| ケーブルジャケット | LSZH、PVC、PE、TPUなど |
| 研磨方法 | UPC、APC(8°)、PC |
| ファイバー曲げ半径 | ≥ 40 mm (G.652DおよびG.655C); ≥ 20 mm (G.657A2のみ) |
| 挿入損失 | ≤ 0.1dB (マスター)
≤ 0.3dB (標準) JDS RM 3750でテスト済み |
| 反射減衰量 | UPC ≥ 55dB、APC ≥ 60dB (typ.65dB)–シングルモード
UPC≥ 35dB (typ.38dB)-マルチモード JDS RM3750でテスト済み |
| 再現性 | ±0.1dB |
| 動作温度 | -40 ° C to 85 ° C |
| 形状要件
(シングルモードの場合) |
フェルール端面半径:
7mm ≤ R ≤ 12mm (APC) 10mm ≤ R ≤ 25mm (標準) アペックスオフセット ≤ 30 μm (マスター) アペックスオフセット ≤ 50 μm (標準) アンダーカット -50nm ≤ U ≤ 50nm DORC ZX-1でテスト済み |
| No. | 項目 | 単位 | 仕様 | ||
| G657A2 | |||||
| 1 | モードフィールド径 | 1310nm | μm | 9.0±0.4 | |
| 1550nm | μm | 10.1±0.5 | |||
| 2 | クラッド径 | μm | 124.8±0.7 | ||
| 3 | クラッド非真円度 | % | ≤0.7 | ||
| 4 | コア-クラッド同心度誤差 | μm | ≤0.5 | ||
| 5 | コーティング径 | μm | 245±5 | ||
| 6 | コーティング非真円度 | % | ≤6.0 | ||
| 7 | クラッド-コーティング同心度誤差 | μm | ≤12.0 | ||
| 8 | ケーブルカットオフ波長 | nm | λcc≤1260 | ||
| 9 | 減衰(最大) | 1310nm | dB/km | ≤0.4 | |
| 1550nm | dB/km | ≤0.3 | |||
| 10 | マクロ曲げ損失 | 1ターン×10mm半径@1550nm | dB | ≤0.75 | |
| 1ターン×10mm半径@1625nm | dB | ≤1.5 | |||
アプリケーション:
FTTH / FTTX – 屋内および屋外ドロップ
単一および複数世帯ユニット
FTTPおよびキャンパスネットワーク
地方ブロードバンド
DAS / FTTA
特徴:
Telcordia GR-326に設計およびテストされた終端
現場でのスプライシングを排除することにより、展開時間を短縮し、設置コストを削減。
ツールレス設置、壁保護スリーブは簡単に取り外せ、外側のハウジングは所定の位置にスナップします
保証された挿入損失/反射減衰量
REACH & RoHS準拠

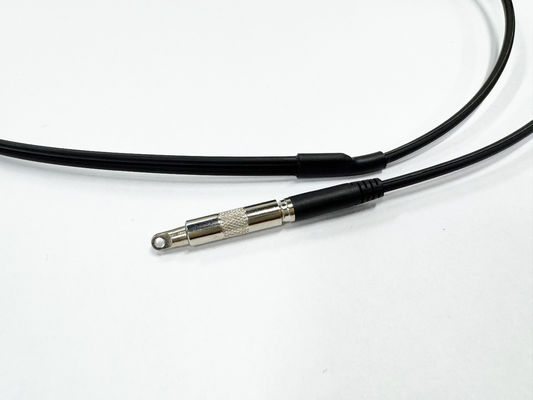

金属コネクタ付きの片側は、壁を直接引っ張ることができ、このコネクタの金属コネクタは合金材料でできており、挿入損失の変動が少なく、高い圧縮強度、高い設置密度、高温耐性があり、酸化しにくく、小さなパイプラインや小さな壁の穴にも使用できます。 片側は、屋外ファイバースプリッターボックスに接続するように設計されたゴムシール付きの標準SCコネクタであり、ゴムシールは水の侵入を防ぎます。
長さはニーズに合わせてカスタマイズできます。1M、5M、10M、20M、50M、100M以上。
ビデオ
ビデオ
ビデオ
|
|
| MOQ: | 500個 |
| 価格: | 0.36USD-30USD |
| 標準梱包: | 1 個/箱、200 個/カートンボックス |
| Delivery period: | 支払い後7日 |
| 支払方法: | ウエスタンユニオン、T/T |
| 供給能力: | 1ヶ月あたりの60,000 PC |
プッシュ可能パッチコードは、プッシュ可能光ファイバージャンパーの一種で、FTTHおよびFTTXネットワークにおける迅速、信頼性、かつ容易なファイバー展開のために製造されています。このプリターミネートFTTHドロップケーブル設計は、カップリングやスプライシングを必要とせずに、屋内壁、導管、およびマイクロダクト光ファイバーソリューションが使用される場所への容易な配線のために考慮されています。
Yingdaは、片側にプッシュ可能なSCコネクタを備えた光ファイバーケーブルをプリターミネートしており、壁を通して直接引っ張ることができ、光ファイバーアダプターとドッキングできます。もう一方の側は、屋外ファイバースプリッターボックスに接続するように設計されたゴムシール付きの標準SCコネクタであり、ゴムシールは水の侵入を防ぎます。
製品説明:
YINGDAプッシュ可能ケーブルアセンブリは、FTTXの迅速かつ信頼性の高い展開のための、柔軟でプッシュ可能なプリターミネート光ファイバードロップソリューションを提供します。
弾丸型プッシュ可能コネクタにより、プリコネクタ化されたケーブルを、ほとんどのFTTXシナリオに典型的なマイクロダクトや小さな穴を通して設置できます。このケーブルは、大きな導管を使用したり、顧客の壁に大きな穴を開けたりすることなく設置できます。
この弾丸型プッシュ可能アセンブリは、小さな穴やマイクロダクトを通して正常に押し込むことができます。手で押す距離は、曲げの頻度とダクトの品質によって異なります。プッシュ可能なプリターミネートコネクタを備えた頑丈な丸型ドロップケーブルは、ファイバー展開のコストを削減し、顧客ドロップケーブルの取り扱いと接続の固有のスキルと難易度を軽減します。
仕様
|
ファイバーモード |
シングルモード |
|
ファイバー数 |
1 |
|
研磨またはフェルールインターフェースタイプ |
APC |
|
コネクタA |
メタルSC APC |
|
コネクタB |
ゴムブーツ付きSC APC |
|
ケーブル長 |
カスタマイズ |
|
ジャケット材質 |
屋内/屋外LSZH 材質 |
|
外被色 |
黒または白 |
|
外被直径(mm) |
3.0mmまたは2.0*5.0フラットドロップ |
|
ファイバータイプ |
G657A2 |
|
内径 |
0.9mm |
|
内線色 |
青 |
|
保管温度 |
-20℃～60℃ |
|
設置温度 |
-5℃～50℃ |
|
動作温度 |
-20℃～60℃ |
|
圧壊(N/100mm) |
1000 |
|
最大引張荷重(長期) |
150N |
|
最小引張荷重(短期) |
400N |
| 項目 | 値 |
| コネクタ | SC LC FC ST E2000 DIN D4 SMA FDDI MTRJ MU MPO MTP LX.5 VF45など |
| 動作波長 | 1260-1650nm |
| ファイバータイプ | G652D、G657A2、G657A1、G655、G657B3、OM1 OM2 OM3 OM4、OM5など |
| ケーブルジャケット | LSZH、PVC、PE、TPUなど |
| 研磨方法 | UPC、APC(8°)、PC |
| ファイバー曲げ半径 | ≥ 40 mm (G.652DおよびG.655C); ≥ 20 mm (G.657A2のみ) |
| 挿入損失 | ≤ 0.1dB (マスター)
≤ 0.3dB (標準) JDS RM 3750でテスト済み |
| 反射減衰量 | UPC ≥ 55dB、APC ≥ 60dB (typ.65dB)–シングルモード
UPC≥ 35dB (typ.38dB)-マルチモード JDS RM3750でテスト済み |
| 再現性 | ±0.1dB |
| 動作温度 | -40 ° C to 85 ° C |
| 形状要件
(シングルモードの場合) |
フェルール端面半径:
7mm ≤ R ≤ 12mm (APC) 10mm ≤ R ≤ 25mm (標準) アペックスオフセット ≤ 30 μm (マスター) アペックスオフセット ≤ 50 μm (標準) アンダーカット -50nm ≤ U ≤ 50nm DORC ZX-1でテスト済み |
| No. | 項目 | 単位 | 仕様 | ||
| G657A2 | |||||
| 1 | モードフィールド径 | 1310nm | μm | 9.0±0.4 | |
| 1550nm | μm | 10.1±0.5 | |||
| 2 | クラッド径 | μm | 124.8±0.7 | ||
| 3 | クラッド非真円度 | % | ≤0.7 | ||
| 4 | コア-クラッド同心度誤差 | μm | ≤0.5 | ||
| 5 | コーティング径 | μm | 245±5 | ||
| 6 | コーティング非真円度 | % | ≤6.0 | ||
| 7 | クラッド-コーティング同心度誤差 | μm | ≤12.0 | ||
| 8 | ケーブルカットオフ波長 | nm | λcc≤1260 | ||
| 9 | 減衰(最大) | 1310nm | dB/km | ≤0.4 | |
| 1550nm | dB/km | ≤0.3 | |||
| 10 | マクロ曲げ損失 | 1ターン×10mm半径@1550nm | dB | ≤0.75 | |
| 1ターン×10mm半径@1625nm | dB | ≤1.5 | |||
アプリケーション:
FTTH / FTTX – 屋内および屋外ドロップ
単一および複数世帯ユニット
FTTPおよびキャンパスネットワーク
地方ブロードバンド
DAS / FTTA
特徴:
Telcordia GR-326に設計およびテストされた終端
現場でのスプライシングを排除することにより、展開時間を短縮し、設置コストを削減。
ツールレス設置、壁保護スリーブは簡単に取り外せ、外側のハウジングは所定の位置にスナップします
保証された挿入損失/反射減衰量
REACH & RoHS準拠
金属コネクタ付きの片側は、壁を直接引っ張ることができ、このコネクタの金属コネクタは合金材料でできており、挿入損失の変動が少なく、高い圧縮強度、高い設置密度、高温耐性があり、酸化しにくく、小さなパイプラインや小さな壁の穴にも使用できます。 片側は、屋外ファイバースプリッターボックスに接続するように設計されたゴムシール付きの標準SCコネクタであり、ゴムシールは水の侵入を防ぎます。
長さはニーズに合わせてカスタマイズできます。1M、5M、10M、20M、50M、100M以上。
