| MOQ: | 100個 |
| 価格: | 1.1USD-4.58USD |
| 標準梱包: | 1個/箱,10個/マスターボックス |
| 配達期間: | 7日間 |
| 支払方法: | T/T,ウェスタン・ユニオン,マネー・グラム |
| 供給能力: | 月20000個 |
CWDM Mux/Demux モジュールは薄膜フィルター技術に基づいている.CWDM技術は,同じファイバーケーブル上で複数のチャンネル (波長) を可能にし,既存のファイバーインフラストラクチャの容量を増やす柔軟性を提供します.各チャネルは互いに独立してデータを輸送し,ネットワーク設計者は異なる顧客またはアプリケーションのために異なるデータ速度とプロトコルを輸送することができます.
CWDMは,ファイバルの不足と ビジネスにおける透明性のある伝送を解決し,ネットワーク構築コストを削減することができます.低コストの低電力消費と小型コンパクトで,短時間で送信を行うために,地下鉄の集積とアクセス層で広く使用されています.

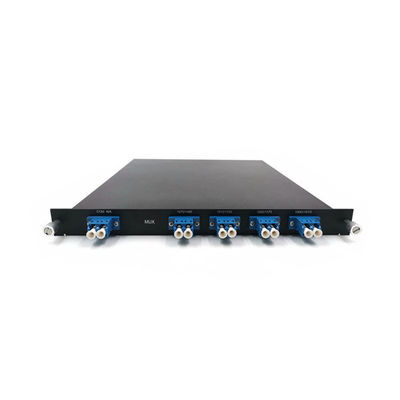

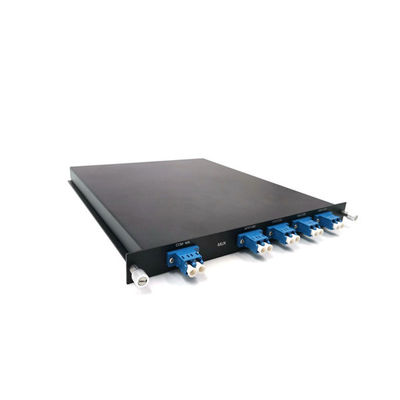

標準的なCWDM Mux/Demuxパッケージタイプには:ABSボックスパッケージ,LGX パッケージと 19 ′′ 1U のラックマウント.
Mux CWDM モジュール特徴
低挿入わかったオス低PDL
高いチャンネル孤立
良質なチャンネル対チャンネル均一性
高い信頼性 と 安定性
テルコルディア適合している
RoHS適合している
WDM モジュール適用する
üブロードバンド
üPONネットワーク
üCATVシステム
üCWDMシステム
CWDM Mux デムックス モジュール仕様
|
パラメータ |
ユニット |
4CH |
8CH |
12CH |
18CH |
|
|
動作波長 |
nm |
1260~1620年 |
||||
|
チャンネル空間 |
nm |
20 |
||||
|
中央波長 |
nm |
ITU,ITU+1 |
||||
|
中央波長 y 正確さ |
nm |
±0.8 |
||||
|
パスバンド @-0.5dB |
nm |
±65 |
||||
|
ポート挿入損失 |
dB |
≤1.3 |
≤2.6 |
≤3.6 |
≤3.8 |
|
|
リンク 損失 |
dB |
≤21 |
≤33 |
≤41 |
≤43 |
|
|
孤立 |
隣接する |
dB |
≥30 |
|||
|
隣接しない |
dB |
≥40 |
||||
|
リップル |
dB |
≤0.5 |
||||
|
極化による損失 |
dB |
≤0.2 |
||||
|
返済損失 |
dB |
≥40 |
||||
|
規制について |
dB |
≥50 |
||||
|
パワー |
mw |
≤300 |
||||
|
繊維の種類 |
/ |
G657.A1 ((0.9mmチューブ,2.0mmチューブ) |
||||
|
繊維の長さ |
m |
0.5+/-0.05&カスタマイズされた |
||||
|
コネクタ |
/ |
LC/UPC&カスタマイズされた |
||||
|
動作温度 |
°C |
-20~75 |
||||
|
貯蔵温度 |
°C |
-40~85 |
||||
|
住宅 |
mm |
155*129*29,215*190*42,484*250*44 |
||||
注記:
すべての仕様には,すべての偏振状態,すべての動作温度,すべての波長範囲が含まれています.
すべてのデータは接続器なしで 1対の接続器の挿入損失は 0.3dB未満です
Mux デムックス モジュール構造図 (参照する下から)
WDMボックスメカニカル次元 (下記を参照してください)
YINGDA より多くのFTTH製品
繊維分割箱 ファイバー PLC スプリッタ ファイバーアダプター ファイバー・ファースト・コネクタ
繊維ケーブル パッチコード&ピグテイル MPOケーブル AOCケーブル
|
|
