| ブランド名: | YINGDA |
| モデル番号: | MPO |
| MOQ: | 100 |
| 価格: | 0.2USD-100USD |
| 配達時間: | 5~8 営業日 |
| 支払条件: | T/T,Alipay,Paypal について |
MPOケーブル説明
MPO 光ファイバーパッチコードは,建物の間の密度の高い配線システム,光ファイバー通信システム,LAN配線,光学リンクの相互接続のアクティブ機器に使用されます.通信基地局内の光ファイバーケーブルキャンパスサーバールーム 商業ビルサーバールーム 商業ビルサーバールーム ケーブルテレビネットワーク 通信ネットワーク ローカルエリアネットワーク (LAN) ワイドエリアネットワーク (WAN)ファイバー・トゥ・デスクトップ (FTTX) オプティカル・シグナル接続.
特徴
[高速で高密度]このMPO光ファイバーケーブルには高品質のマルチモードファイバー,MPOOM5ケーブルが搭載され,安全で信頼性の高い接続,低挿入損失が確保されています ((IL≤0.35dB) と高回帰損失 ((RL≥60dB)10G/40G/100ギガビットに対応する
[MPOブレイクケーブルアプリケーション]住宅エリア,産業用駐車場,商業用建物 光信号接続,大型データセンター,建物密度のケーブルシステム,光ファイバー通信システムケーブルテレビネットワーク通信ネットワーク LANGPON/EPONアプリケーション広域ネットワーク fttx
[安全性LSZHジャケット マルチモードファイバー]私たちのファイバーパッチケーブルは,LSZH低煙ゼロハロゲンジャケット材料を特徴とする ((摩擦系数μ<0.2),燃焼に耐性があり,火災の場合,煙や有毒な煙の発生は最小限です.-20°Cから+70°Cの温度範囲内で信頼性のある動作
MPOパッチケーブルは,数千の光ファイバーケーブルセットのうちの1つで, ストックで出荷可能です. 配送時間は約2-3日です.
MPOコネクタ オプティカルパラメータ
|
挿入損失 (dB)
|
SM 標準
|
SM エリート
|
MM標準
|
MM エリート
|
|
|
≤0.7
|
≤0.35
|
≤0.7
|
≤0.35
|
||
|
リターン損失 (dB)
|
≥60
|
≥20
|
|||
|
耐久性 (dB)
|
≤0.2500回交尾する
|
||||
|
張力強度 (kgf)
|
10
|
||||
|
作業温度 ((°C)
|
-20 ~ +70
|
||||
|
測定波長 (nm)
|
1310
|
850
|
|||
|
基準
|
IEC61754-7,IEC61755,Telcordia GR-1435-CORE,JIS C5982,TIA-604-5 ((FOCIS5),TIA-568-C,10Gファイバーチャンネル,40Gおよび100G IEEE 802ごとに構造化されたケーブル3など
|
||||
|
ハウジングの色
|
緑色のコネクタと黒い靴
|
黄色いコネクタ+黒いブーツ
|
OM1&OM2:ベージュ色のコネクタ+黒いブーツ
OM3&OM4:アクアコネクタ+黒いブーツ
OM3&OM4:紫のコネクタ+黒のブーツ
|
||
ジオメトリパラメータ
| ポイント | X軸 | Y軸 | ||
| ミニ | マックス | ミニ | マックス | |
| 曲線の半径 (mm) | 500 | ほら | 50 | ほら |
| 磨き角 | 0 - 0 だった2 | 0+0だ2 | 8対0だ2 | 8+0だ2 |
| ポイント | ミニ | マックス | ||
| 繊維の高さ (nm) | 1000 | 3000 | ||
| 最大繊維の高さの誤差 (nm) | 600 | |||
| 隣接する繊維の高さの誤差 (nm) | -300ドル | +300 | ||
| 平均繊維の高さの誤差 (nm) | -300ドル | +300 | ||
| 中央孔穴 (nm) | 300 | |||
LC/SC/FCファイバーコネクタ
| ファイバーモード | シングルモード | マルチモード | |
| コネクタを磨く | PC | APC | PC |
| 挿入損失 (dB) | ≤0.3 | ||
| リターン損失 (dB) | ≥50 | ≥60 | ≥35 |
| 繰り返し性 (dB) | ≤0.21000回交尾する | ||
| 作業温度 ((°C) | -40 ~ +85 | ||
| 測定波長 (nm) | 1310 | 850 | |

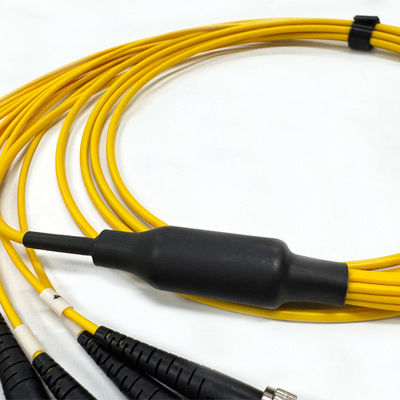

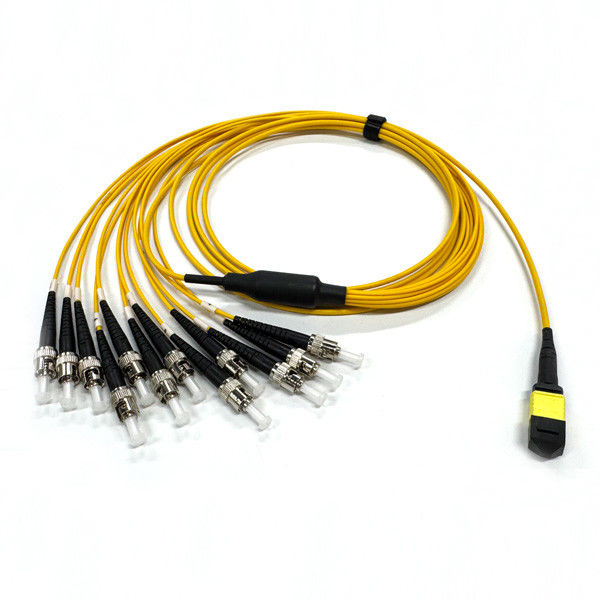

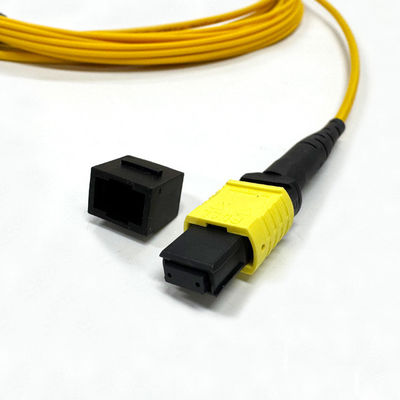

12コア 光ファイバーケーブル 3.0mm ラウンド LSZH
もっと写真
YINGDAのMPOパッチコードワークショップ
YINGDA MPOケーブル生産チームは,顧客のために厳格に品質を制御するために複数のテストを採用します. 100%エンド・フェイス検査と極性テスト.
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
