| MOQ: | 100個 |
| 価格: | 1.1USD-4.58USD |
| 標準梱包: | 1個/箱,80個/箱 |
| Delivery period: | 支払後5~8日 |
| 支払方法: | ウェスタンユニオン,T/T,マネーグラム |
| 供給能力: | 10月1000個 |
光ファイバーPLC分割機
光ファイバースプリッター (光ファイバースプリッター) は,光信号の分割と組み合わせを実現するために使用される光学的な受動装置である.ファイバースプリッタは,一本のファイバーで伝達される光エネルギーを 2つ以上のファイバーに設定された比率で分配します複数の繊維で伝わる光エネルギーを 単一の繊維に組み合わせます
PLCスプリッタは,光半導体技術に基づく平面光波回路スプリッタである.複数の入力と複数の出力を持つ,通常,SpliterがM入口とN出口を表示するためにMxNを使用する.光ファイバーCATVシステムで使用される光学スプリッターは一般的に1×2,1×3,1×4,1×8,1×9,1×12,1×16,1×24,1×32および1xNなどである.PLCスプリッタは,1つまたは2つの光信号を複数の光信号に分割するために使用されます.
特徴
光ファイバースプリッタ 1:4 光学仕様
| 分割比 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | ||||
| 動作波長 (nm) | 1260〜1650nm | ||||||||||||||||
| 繊維の種類 | G657A1 またはお客様が指定した | ||||||||||||||||
| 挿入損失 (dB) S グレード | 4.2 | 7.6 | 10.7 | 14 | 17.2 | 20.8 | 24 | 4.4 | 8 | 11 | 14.6 | 17.8 | 21 | ||||
| 挿入損失 (dB) P グレード | 4 | 7.4 | 10.5 | 13.8 | 17 | 20.4 | 23.7 | 4.2 | 7.7 | 10.8 | 14.1 | 17.4 | 20.7 | ||||
| 損失 均一性 (dB) | 0.6 | 0.8 | 0.8 | 1.0 | 2.0 | 2.0 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | ||||
| PDL (dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | 0.5 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | ||||
| リターン損失 (dB) | 55 | ||||||||||||||||
| 指示性 (dB) | 55 | ||||||||||||||||
| 波長依存損失 (dB) | 0.6 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.2 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | ||||
| 動作温度 | -40〜+85°C | ||||||||||||||||
注:上記のすべてのデータは接続器を含まない.
UPCコネクタ: ILは0.2dBを追加, APCコネクタ: ILは0.3dBを追加

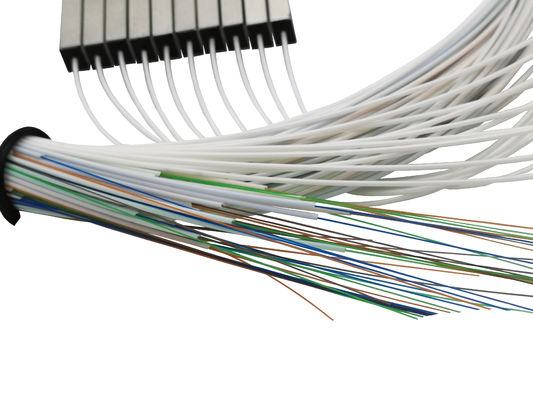

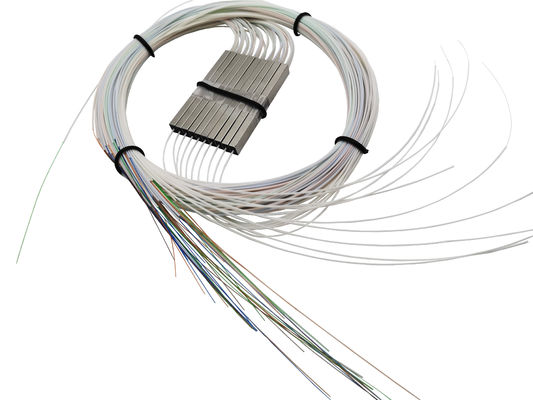

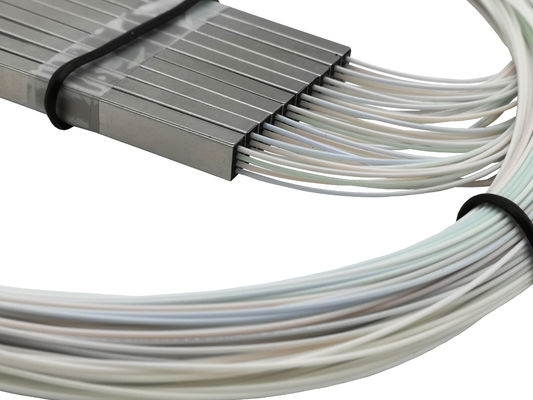

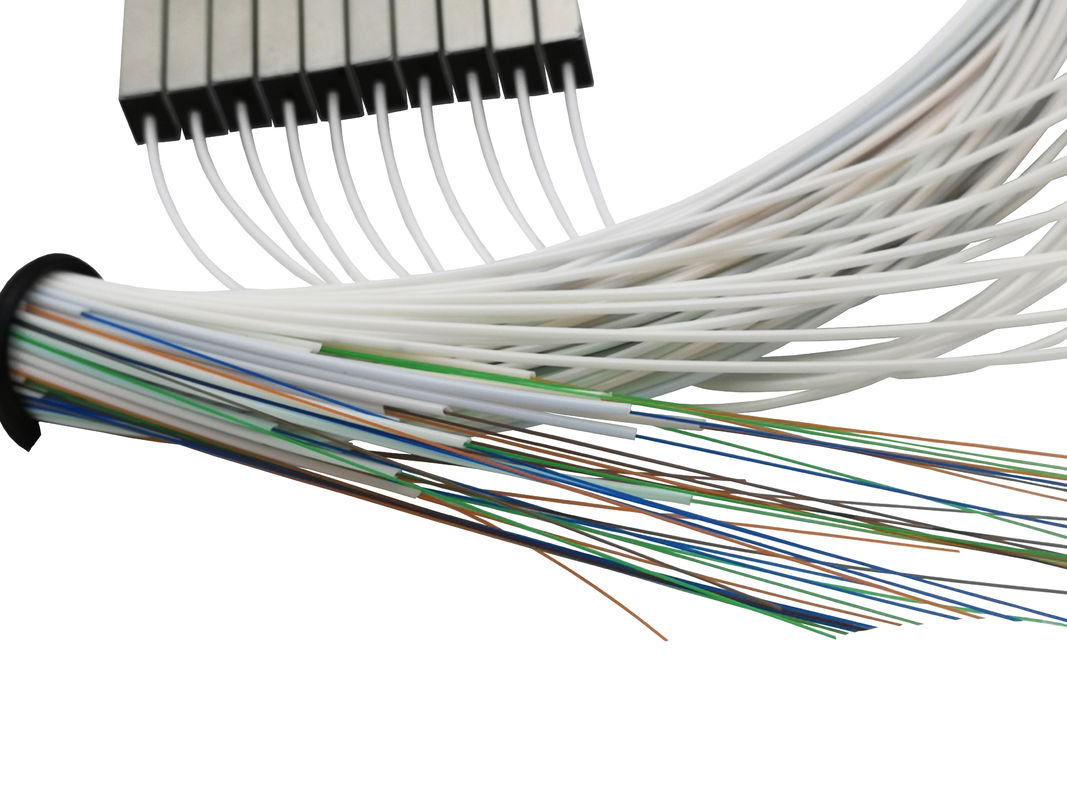

実は写真です

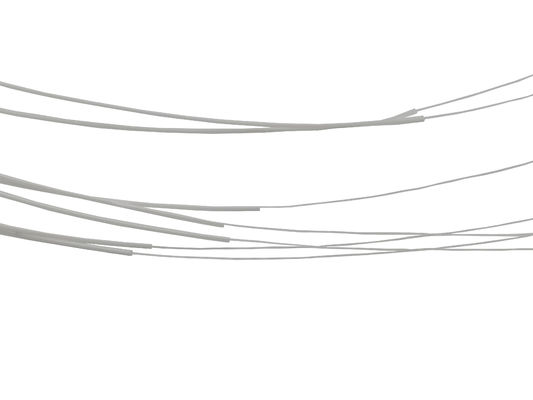

コネクタなし
SC APCコネクタで
ビデオ
ビデオ
|
|
| MOQ: | 100個 |
| 価格: | 1.1USD-4.58USD |
| 標準梱包: | 1個/箱,80個/箱 |
| Delivery period: | 支払後5~8日 |
| 支払方法: | ウェスタンユニオン,T/T,マネーグラム |
| 供給能力: | 10月1000個 |
光ファイバーPLC分割機
光ファイバースプリッター (光ファイバースプリッター) は,光信号の分割と組み合わせを実現するために使用される光学的な受動装置である.ファイバースプリッタは,一本のファイバーで伝達される光エネルギーを 2つ以上のファイバーに設定された比率で分配します複数の繊維で伝わる光エネルギーを 単一の繊維に組み合わせます
PLCスプリッタは,光半導体技術に基づく平面光波回路スプリッタである.複数の入力と複数の出力を持つ,通常,SpliterがM入口とN出口を表示するためにMxNを使用する.光ファイバーCATVシステムで使用される光学スプリッターは一般的に1×2,1×3,1×4,1×8,1×9,1×12,1×16,1×24,1×32および1xNなどである.PLCスプリッタは,1つまたは2つの光信号を複数の光信号に分割するために使用されます.
特徴
光ファイバースプリッタ 1:4 光学仕様
| 分割比 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | ||||
| 動作波長 (nm) | 1260〜1650nm | ||||||||||||||||
| 繊維の種類 | G657A1 またはお客様が指定した | ||||||||||||||||
| 挿入損失 (dB) S グレード | 4.2 | 7.6 | 10.7 | 14 | 17.2 | 20.8 | 24 | 4.4 | 8 | 11 | 14.6 | 17.8 | 21 | ||||
| 挿入損失 (dB) P グレード | 4 | 7.4 | 10.5 | 13.8 | 17 | 20.4 | 23.7 | 4.2 | 7.7 | 10.8 | 14.1 | 17.4 | 20.7 | ||||
| 損失 均一性 (dB) | 0.6 | 0.8 | 0.8 | 1.0 | 2.0 | 2.0 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | ||||
| PDL (dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | 0.5 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | ||||
| リターン損失 (dB) | 55 | ||||||||||||||||
| 指示性 (dB) | 55 | ||||||||||||||||
| 波長依存損失 (dB) | 0.6 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.2 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | ||||
| 動作温度 | -40〜+85°C | ||||||||||||||||
注:上記のすべてのデータは接続器を含まない.
UPCコネクタ: ILは0.2dBを追加, APCコネクタ: ILは0.3dBを追加
実は写真です
コネクタなし
SC APCコネクタで
