| ブランド名: | YINGDA |
| モデル番号: | はい |
| MOQ: | 100個 |
| 価格: | 0.2USD-100USD |
| 配達時間: | 支払いの7日後 |
| 支払条件: | ウェスタン・ユニオン,T/T |
YINGDA 高速 8ファイバー MPO 男性からLC OM3 Fanout パッチコード シングルモード 9/125um ブレイク 100G 400G
MPO/MTP 光ファイバーパッチケーブル多コア光ファイバーケーブルと対応する4/8/12/24コア高密度MPO MTPコネクタで構成される.コネクタはガイドピンを持つ女性または男性である. 4-144コアからケーブル,シングルモードまたはマルチモード, G652D G657A G657A2を含む単調ファイバー, 62.5/125umを含むマルチモードファイバー,10G OM2/OM3/OM4,柔らかくて 頑丈なジャケットに包まれた 複数の繊維からできています折りたたみ感のない 10G 多モードケーブル両端に精密に設計されたコネクタが付いています. ケーブルは,異なるネットワークの設定と要求に合わせて様々な構成で利用できます.
強力なMPO MTP製品設計と製造能力,私たちは顧客の要求にピグテイルで製品を提供することができます.優れた性能と信頼性で提供されたすべての製品.私たちの製品のほとんどはSENKOブランド,またはUSCONECブランドです. オーダーメイドでない場合は,中国製のコネクタ部品を使用します. 丁寧に注意してください.
MPOコネクタの仕様
| 挿入損失 (dB) | SM規格 | SM エリート | MM標準 | MM エリート | |
| リターン損失 (dB) | ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | |
| 耐久性 (dB) | ≥60 | ≥60 | |||
| 張力強度 (kgf) | 10 | ||||
| 作業温度 (°C) | -20~+70 | ||||
| 測定波長 (nm) | 1310 | 850 | |||
| ジオメトリパラメータ | |||||
| ポイント | X軸 | Y軸 | |||
| ミニ | マックス | ミニ | マックス | ||
| 曲線の半径 (mm) | 500 | - | 50 | - | |
| 磨き角 | 0 - 0 だった2 | 0+0だ2 | 8対0だ2 | 8+0だ2 | |
| ポイント | ミニ | マックス | |||
| 繊維の高さ (nm) | 1000 | 3000 | |||
| 最大繊維の高さの誤差 (nm) | 600 | ||||
| 隣接する繊維の高さの誤差 (nm) | -300ドル | +300 | |||
| 繊維の高さの平均誤差 ((nm) | -300ドル | +300 | |||
| 中央孔穴 (nm) | 300 | ||||
LC SC FC 光ファイバーコネクタ仕様
| ファイバーモード | シングルモード | マルチモード | ||
| コネクタを磨く | PC | APC | PC | |
| 挿入損失 (dB) | ≤0.3 | |||
| リターン損失 (dB) | ≥50 | ≥60 | ≥35 | |
| 繰り返し可能性 | ≤0.2 1000回交尾 | |||
| 作業温度 (°C) | -40 ~ +85 | |||
| 測定波長 (nm) | 1310 | 850 | ||
繊維パッチケーブル 製品特性:

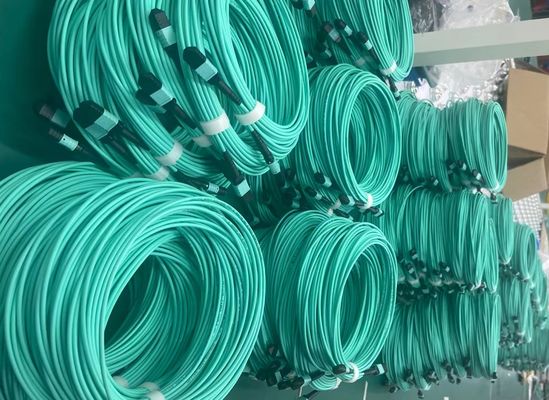

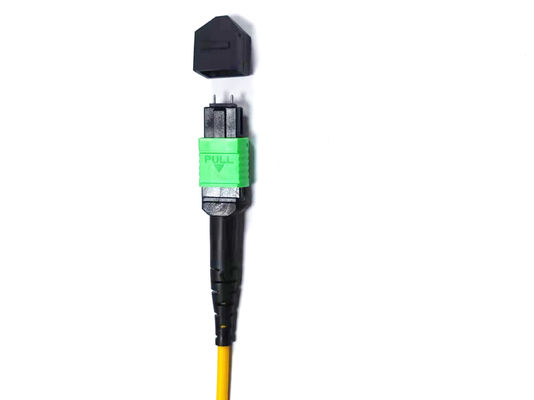

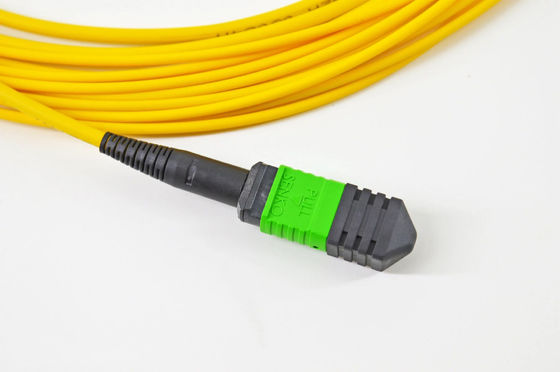

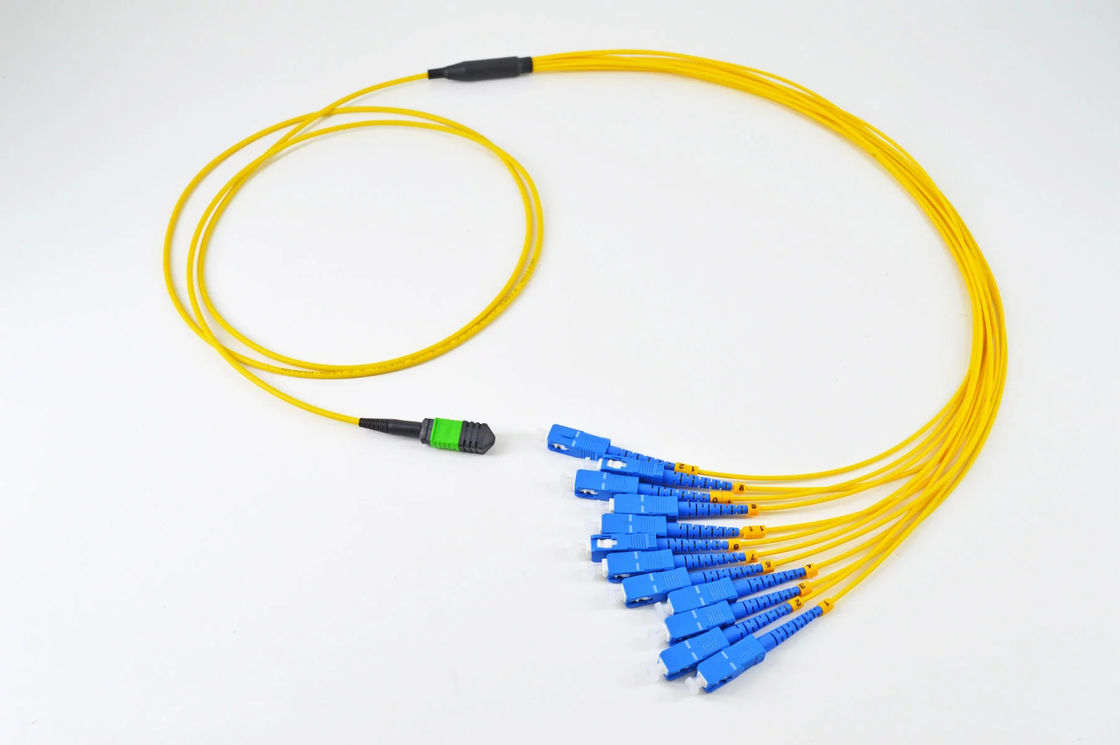

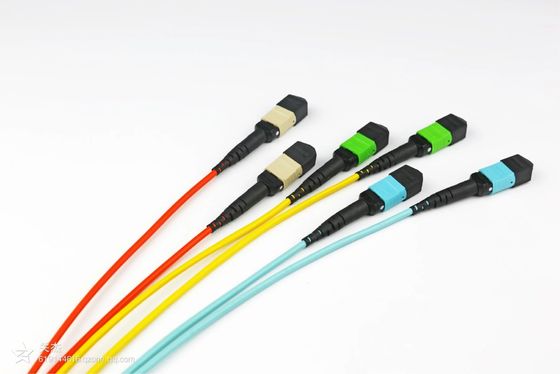

光ファイバーパッチコード 製品写真:
生産プロセス
製造 MTP MPO 製品に専門です 10年以上. 我々は,厳格な作業手順と標準的なインデックス要件を持っています.製品品質を確保するために様々な国際的先進機器と試験機器を使用します生産と販売を接続するために,より多くの10年の豊富な生産経験と 30以上のフルタイムの熟練労働者,より効率的に生産を完了し,より早く配達できるように.
注文情報
|
P/N |
記述 |
|
MPOM-12FC-OM1 |
MPO ファンアウトパッチコード,OM1 (62.5/125um) |
|
MPOM-62FC-OM1 |
MPO ファンアウトパッチコード,OM1 (62.5/125um) |
|
MPOM-12FC-OM2 |
MPO ファンアウトパッチコード,OM2 (50/125um) |
|
MPOM-62FC-OM2 |
MPO ファンアウトパッチコード,OM2 (50/125um) |
|
MPOM-12FC-OM3 |
MPO ファンアウトパッチコード,OM3 (50/125um) |
|
MPOM-62FC-OM3 |
MPO ファンアウトパッチコード,OM3 (50/125um) |
|
MPOM-12FC-OM4 |
MPO ファンアウトパッチコード OM4 |
|
MPOM-62FC-OM4 |
MPO ファンアウトパッチコード OM4 |
|
MPOM-62FC-OM1-U |
MPO ファンアウトパッチコード,OM2 (50/125um) |
|
MPOM-62SC-OM2-U |
MPO ファンアウトパッチコード,OM1 (62.5/125um) |
|
MPOM-62FC-OM3-U |
MPO ファンアウトパッチコード,OM3 (50/125um) |
|
MPOM-62FC-OM4-U |
MPO ファンアウトパッチコード OM4 |
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
