| ブランド名: | YINGDA |
| モデル番号: | SCSC-MMSX-30-2mm |
| MOQ: | 500個 |
| 価格: | 0.36USD-30USD |
| 配達時間: | 支払の後の 5-8days |

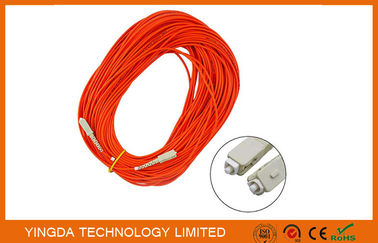

SC Mulitmode の繊維光学のパッチ・コード単信ベージュ ハウジングのオレンジ ケーブルへの SC
LSZH コーニング繊維
繊維のジャンパーに（また光ファイバーのコネクターと呼ばれる）達成するのに使用される両端のコネクターがあります
接続される光学道の動産; コネクターが付いている 1 つの端だけピグテールを呼んだら。 光ファイバーのジャンパー
（光ファイバーのパッチ・コード/ケーブル）および同軸ケーブルに類似した、しかし純保護の層を持たないで下さい。
中心は光通信のガラス中心（フェルール）です。 マルチモード・ファイバでは、中心の直径はあります
人間の毛髪の厚さと等しい 50 mu m~65 mu m、大体。 単一モード繊維の中心間
直径は 8u m~10u m.です。 中心は r.i.ガラス コーティングの層囲まれます
中心より低い、中心の光ファイバーの保有物を作るためです。 の外で薄層はあります
コーティングを保護するプラスチック ジャケットの。
伝達媒体に従って繊維のジャンパーは単一モード、多重モードの光学に分けることができます
プラスチック ジャンパーのような繊維のジャンパーおよび他の伝達媒体。 コネクターのタイプに従って、それはできます
に分けられて下さい: FC のジャンパー、ST のジャンパー、SC のジャンパー、LC のジャンパー、MTRJ のパッチ・コード、MPO のパッチ・コードのジャンパー、
また MU、SMA、FDDI、E2000 の DIN4 D4 のジャンパー等。 ほとんどの一般的 FC-FC、FC-SC、FC-LC です、
FC-ST、SC-SC の SC-ST の繊維光学のパッチ・コード。
マルチモード・ファイバ（マルチモード・ファイバ）:
繊維パッチ ケーブルはオレンジ、コネクターおよび収容ベージュ色です; 短い間隔伝達。
特徴
指定
項目 | 標準、マスター |
コネクターのタイプ | LC、SC、ST、FC.MU、DIN、D4、MPO、SC/APC、 |
複式アパート MTRJ/Female、MTRJ/Male | |
繊維のタイプ |
|
9/125 SMF-28 または同等の（Singlemade） OS1 | |
50/125、62.5/125 （多重モードの） OM2&OM1 | |
50/125、10G （多重モードの） OM3 | |
ケーブル タイプ | 単信、二重（Zipcord） |
Φ3.0mm、Φ2.0mm、Φ1.8mm | |
Φ1.6mm ポリ塩化ビニールか LSZH | |
Φ0.9mm、Φ0.6mm は繊維ポリ塩化ビニールか LSZH を緩衝しました | |
磨く方法 | UPC、SPC、APC （8°& 6°） |
挿入損失 | ≤ 0.1dB （単モード マスターのために） |
≤ 0.25dB （単モード標準のために） | |
≤ 0.25dB （多重モードのために） | |
JDS の RM 3750 によってテストされる | |
| UPC の≥ 50dB |
SPC の≥ 55dB | |
APC の≥ 60dB （typ.65dB） | |
JDS RM3750 によってテストされる | |
反復性 | ±0.1dB |
実用温度 | -400C への 850C |
| フェルールの Endface の半径 |
7mm の≤ R の≤ 12mm （APC のために） | |
10mm の≤ R の≤ 25mm （標準のために） | |
頂点のオフセットの≤ 30 のμm （マスターのために） | |
頂点のオフセットの≤ 50 のμm （標準のために） | |
値下げされた -50nm の≤ U の≤ 50nm | |
DORC ZX-1 によってテストされる |
適用
発注情報
ブーツ（ケーブルのサイズ） | ブーツ色 | 繊維のタイプ | ケーブル数 | フェルール | 長さ |
0.9mm | 黒 | 9/125um SM | 単信 | PC | カスタマイズされる |
ケーブル色およびコネクターの家は cusotmized できます:
ビデオ
ビデオ
|
|
