| ブランド名: | YINGDA |
| モデル番号: | E200/APC-LC/PC-SMSX-30-20 |
| MOQ: | 500個 |
| 価格: | 0.36USD-30USD |
| 配達時間: | 支払の後の 5-8days |

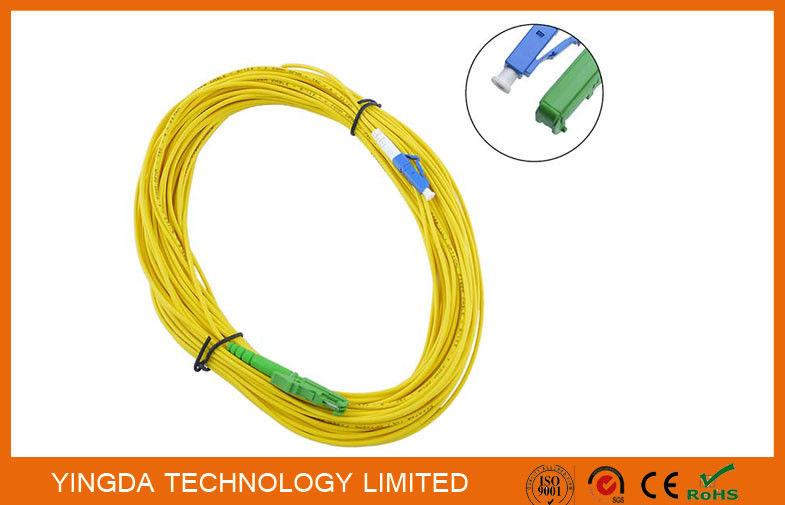

HUBER + LC の単信単モード繊維光学パッチ ケーブル LSZH の充満への SUHNER E2000
繊維光学のパッチ・コードは繊維光学ネットワークのほとんどの一般的な部品の 1 つです。 繊維光学
パッチ・コードは時々また繊維光学のジャンパーか繊維光学パッチ ケーブル呼ばれます。 一般にそこに
2 つのタイプの繊維光学のパッチ・コードはあります: 視覚単一モードの繊維光学のパッチ・コードおよびマルチモード・ファイバ
パッチ・コード。 ここに単語モードは繊維光学の繊維光学ライトの送信モードを意味します
ケーブルの中心。 通常単一モードの繊維光学のパッチ・コードは 9/125 のグラス ファイバーと、救命ジャケツです
色は 50/125 か 62.5/125 のグラス ファイバーと、多モード繊維光学のパッチ・コード、オレンジ色です。
LC はルーセントのコネクター、LC 繊維のパッチ・コードのコネクターの略式です押しおよび掛け金の構造です、
プラスチック ハウジングおよび正確な 1.25mm 陶磁器のフェルールを使って。 LC のタイプは普及した一種の小さい形態繊維です
視覚のパッチ・コード スペースを減らすおよびそれは取付けのために密に広く利用されています。
E2000 繊維光学のパッチ・コードは最も最近の様式の 1 つけれども最も高いケーブルの 1 です。成長する
ダイヤモンドによって、E2000 は塵からフェルールを保護するのに使用されるバネ付きシャッターを特色にし、傷付きます。
E2000 繊維のコネクターは SC 繊維のコネクターの同じようなサイズです。
特徴
指定
|
項目 |
標準、マスター |
|
コネクターのタイプ |
LC、SC、ST、FC.MU、DIN、D4、MPO、SC/APC、 FC/APC、LC/APC.MU/APC |
|
複式アパート MTRJ/Female、MTRJ/Male |
|
|
繊維のタイプ |
|
|
9/125 SMF-28 または同等の（Singlemade） OS1 |
|
|
50/125、62.5/125 （多重モードの） OM2&OM1 |
|
|
50/125、10G （多重モードの） OM3 |
|
|
ケーブル タイプ |
単信、二重（Zipcord） |
|
Φ3.0mm、Φ2.0mm、Φ1.8mm |
|
|
Φ1.6mm ポリ塩化ビニールか LSZH |
|
|
Φ0.9mm、Φ0.6mm は繊維ポリ塩化ビニールか LSZH を緩衝しました |
|
|
磨く方法 |
UPC、SPC、APC （8°& 6°） |
|
挿入損失 |
≤ 0.1dB （単モード マスターのために） |
|
≤ 0.25dB （単モード標準のために） |
|
|
≤ 0.25dB （多重モードのために） |
|
|
JDS の RM 3750 によってテストされる |
|
|
|
UPC の≥ 50dB |
|
SPC の≥ 55dB |
|
|
APC の≥ 60dB （typ.65dB） |
|
|
JDS RM3750 によってテストされる |
|
|
反復性 |
±0.1dB |
|
実用温度 |
-400C への 850C |
|
（単モードのために） |
フェルールの Endface の半径 |
|
7mm の≤ R の≤ 12mm （APC のために） |
|
|
10mm の≤ R の≤ 25mm （標準のために） |
|
|
頂点のオフセットの≤ 30 のμm （マスターのために） |
|
|
頂点のオフセットの≤ 50 のμm （標準のために） |
|
|
値下げされた -50nm の≤ U の≤ 50nm |
|
|
DORC ZX-1 によってテストされる |
適用
発注情報
|
ブーツ（ケーブルのサイズ） |
ブーツ色 |
繊維のタイプ |
ケーブル数 |
フェルール |
長さ |
|
0.9mm 2.0mm 3.0mm |
黒 Biege 青い 灰色 白い 黄色 |
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
単信 二重 マルチファイバー |
PC APC |
カスタマイズされる |
ビデオ
ビデオ
|
|
