| ブランド名: | YINGDA |
| モデル番号: | YD-FBT-CM-102-10-SC |
| MOQ: | 50個 |
| 価格: | 1.1USD-4.58USD |
| 配達時間: | 支払の後の 5-8days |

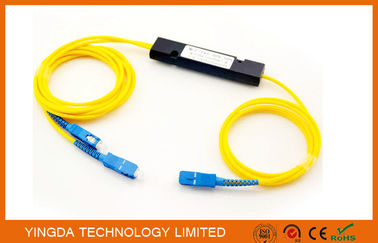

FTTH の繊維光学 PLC のディバイダー 1x2 カセット モジュール、溶かされた溶接 FTB のカプラー 50%/50%
記述:
単一モードの二重/3 つの窓のカプラーは FBT の技術に基づいています、
優秀な性能を持って下さい。
特徴
適用:
性能指定
|
カップリングの比率 |
挿入損失（dB） |
|
|
P |
A |
|
|
50/50 |
3.5/3.5 |
3.6/3.6 |
|
40/60 |
4.7/2.7 |
5.0/2.9 |
|
30/70 |
6.0/1.9 |
6.4/2.1 |
|
20/80 |
7.9/1.2 |
8.5/1.4 |
|
10/90 |
11.3/0.6 |
12.7/0.8 |
|
5/95 |
14.0/0.45 |
17.5/0.5 |
|
1/99 |
21.0/0.2 |
21.5/0.25 |
|
余分な損失（Typ。） （（dB） |
0.10 |
0.15 |
|
分極の感受性（dB） |
0.10 |
0.15 |
|
作動の波長（nm） |
1310±40、1550±40,1310/1550±40、 1310/1550±40/1490±20 |
|
|
指向性（（dB） |
≥55 |
|
|
リターン・ロス（dB） |
≥55 |
|
|
港構成 |
1×2 か 2×2 |
|
|
主要な変数 |
単位 |
性能 |
||||||||
|
作動 波長 |
nm |
単一の窓; 二重窓; 3 つの窓 |
||||||||
|
（1xN） |
|
N=3 |
N=4 |
N=5 |
N=8 |
N=16 |
N=24 |
N=32 |
N=64 |
|
|
繊維のタイプ |
|
コーニング SMF-28e |
||||||||
|
最高。 挿入 損失 |
dB |
5.41 /5.62 |
7.01 /7.22 |
7.81 /8.02 |
10.01 /10.42 |
13.51 /13.92 |
15.01 /15.42 |
17.31 /17.52 |
21.01/ 21.52 |
|
|
均等性 |
dB |
0.51/ 0.62 |
0.51/ 0.62 |
0.61/ 0.82 |
0.81/1.02 |
1.11/ 1.32 |
1.21/ 1.52 |
1.31/ 1.52 |
2.11/ 2.52 |
|
|
リターン・ロス |
dB |
≥55 |
||||||||
|
指向性 |
dB |
≥55 |
||||||||
|
PDL |
dB |
<0> |
<0> |
<0> |
<0> |
<0> |
<0> |
<0> |
<0> |
|
ビデオ
