| ブランド名: | YINGDA |
| モデル番号: | YD-PLC-ML132-SC-15-30 |
| MOQ: | 50個 |
| 価格: | 1.1USD-4.58USD |
| 配達時間: | 支払の後の5-8日 |

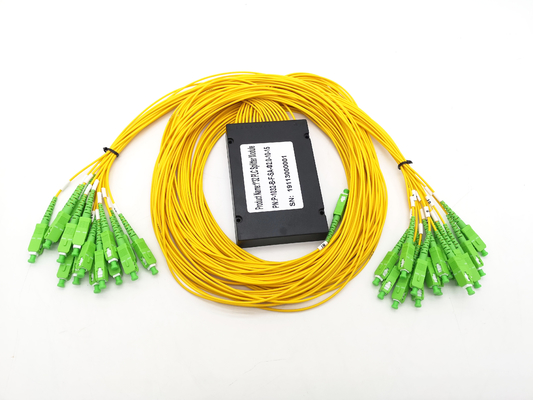

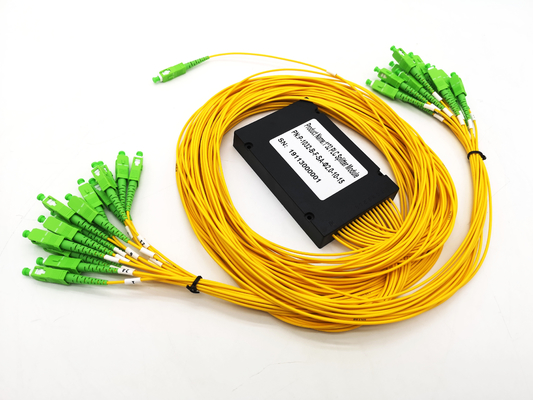

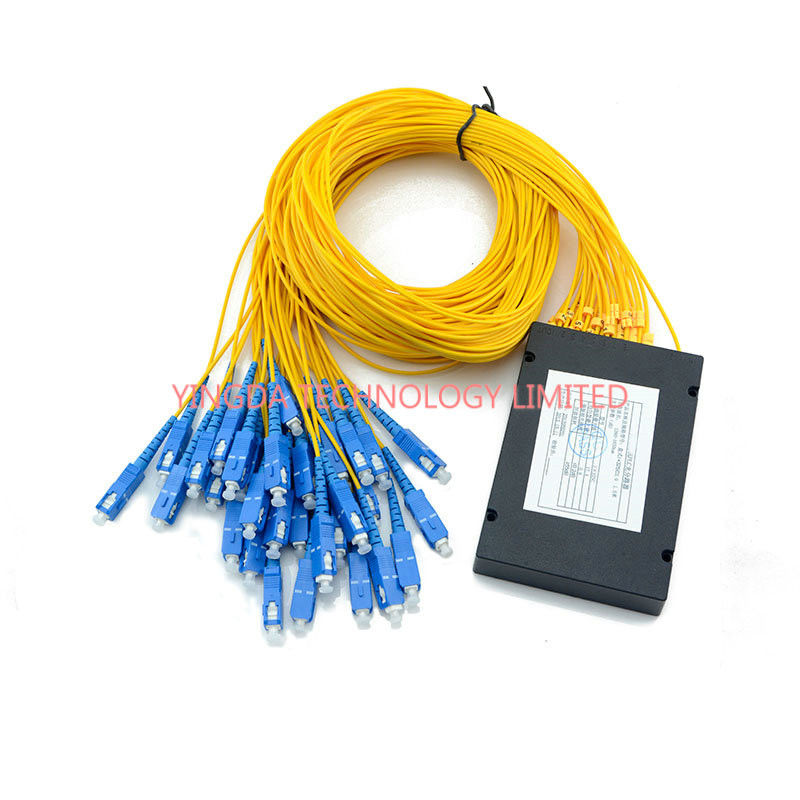

PON 1x32 SCの繊維光学PLCのディバイダー モジュール、単モード光ファイバーのディバイダーのカプラー1M
1:32の繊維光学PLCのディバイダーの速い細部
平面の光波回路（PLC）の光学ディバイダーは非常に低いinertionの損失およびPDL、大きいチャネルの均等性および広い波長のperative範囲表わす十分に受動の光学分岐装置である。これらのディバイダーはTelcordia 1209中心及びGR 1221中心にFTTH、PONおよびCATVネットワークの堅い条件を満たすようにとりわけ設計されている高性能を、提供するためにmanufactrued、テストされる。
1から32釣り合ったディバイダーの技術仕様
表1 – 1の×N PLCのディバイダーの棚
|
変数 |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
作動の波長（nm） |
1260|1650 |
|||||
|
繊維のタイプ |
SMF-28eか顧客は指定した |
|||||
|
挿入損失（dB） （S/Pの等級） |
4.0/3.8 |
7.3/7.0 |
10.5/10.2 |
13.7/13.5 |
16.9/16.5 |
21.0/20.5 |
|
損失の均等性（dB） |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2.5 |
|
リターン・ロス（dB） （S/Pの等級） |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
分極の依存した損失（dB） |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
0.4 |
|
指向性（dB） |
55 |
55 |
55 |
55 |
55 |
55 |
|
波長の依存した損失（dB） |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
|
一定温度 （- 40|85°C）（dB） |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
実用温度 （°C） |
-40|85 |
|||||
|
保管温度 （°C） |
-40|85 |
|||||
|
|
||||||
表2 – 2の×N PLCのディバイダーの棚
|
変数 |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
作動の波長（nm） |
1260|1650 |
||||
|
繊維のタイプ |
SMF-28eか顧客は指定した |
||||
|
挿入損失（dB） （S/Pの等級） |
4.2 |
7.6 |
11.0 |
14.5 |
17.5 |
|
損失の均等性（dB） |
0.8 |
1.5 |
1.5 |
2.0 |
2.5 |
|
リターン・ロス（dB） （S/Pの等級） |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
分極の依存した損失（dB） |
0.2 |
0.2 |
0.3 |
0.4 |
0.4 |
|
指向性（dB） |
55 |
55 |
55 |
55 |
55 |
|
波長の依存した損失（dB） |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
一定温度（- 40|85°C）（dB） |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
実用温度（°C） |
-40|85 |
||||
|
保管温度（°C） |
-40|85 |
||||
|
|
|||||
32の方法繊維の光学受動のディバイダー50/50の特徴
光ファイバーのディバイダー1x32の広い塗布
* FTTH、FTTCのFTTBネットワーク
*受動の光学ネットワーク（PON）
* CATVネットワークおよびデータ通信
*繊維光学装置およびシステム
*光シグナルの配分

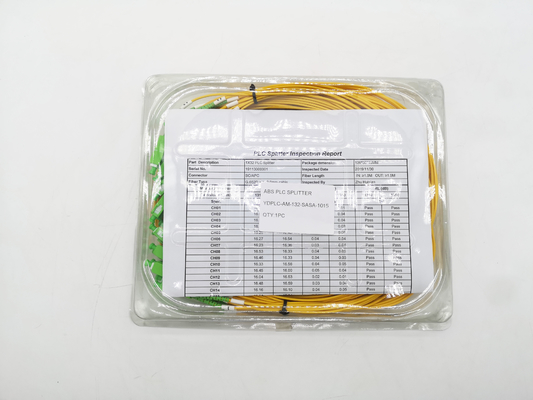

すべてのディバイダーはテスト レポートと渡し、ABSモジュールにステッカー自体がを含んである:製品名、指定、量、通し番号、等

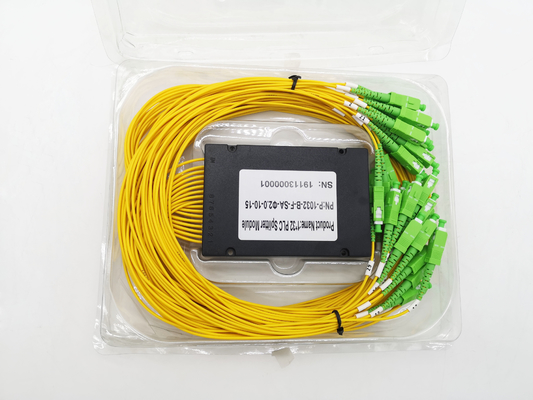

ABSモジュールおよびコネクター、見えなくおよびよい保護を取付けるまめ箱、speicalスロットによる個々のパッケージ
印、1つの取付けを区別し、よくする各港のための2つの3つの4つの… 32の数リングが付いている出力のが付いている入力。
ビデオ
ビデオ
|
|
