| ブランド名: | YINGDA |
| モデル番号: | YD-PLC-MM116-SC-15-20 |
| MOQ: | 50個 |
| 価格: | 1.1USD-4.58USD |
| 配達時間: | 支払の後の 5-8days |

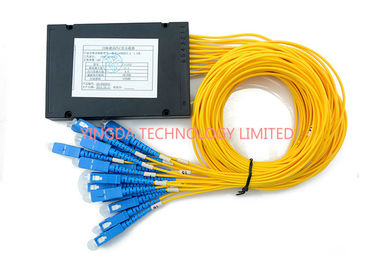

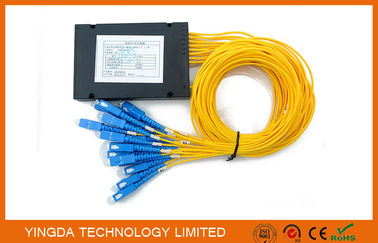

FTTH の受動の繊維光学 PLC のディバイダーの Moule 1X16 SC SM 2.0mm のプラスチックの箱のディバイダー
平面の光波回路の (PLC) の光学ディバイダーは非常に低い inertion の損失および PDL、大きいチャネルの均等性および広い波長の perative 範囲表わす十分に受動の光学分岐装置です。
これらのディバイダーはテストされた Telcordia 1209 中心及び GR 1221 中心 FTTH、PON および CATV ネットワークの堅い条件を満たすようにとりわけ設計されている高性能を、提供するために manufactrued。
適用
* FTTH、FTTC、FTTB
*受動の光学ネットワーク（PON）
* CATV ネットワークおよびデータ通信
*繊維光学装置およびシステム
特徴
*高い均等性
*低い挿入損失
*コンパクト及び小型
*高い信頼性および安定性
*任意入力及び出力
| PLC の指定 | |||||||||
| 波長（nm） | 1260-1650 | ||||||||
| 変数 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 2×4 | 2×8 | 2×16 | 2×32 |
|
挿入損失 （コネクター） （dB と） |
≤7.4 | ≤10.7 | ≤13.7 | ≤16.9 | ≤21 | ≤7.8 | ≤11.5 | ≤14.5 | ≤17.7 |
|
挿入損失 （コネクター） （dB なしで） |
≤7.7 | ≤11.2 | ≤14.2 | ≤17.5 | ≤21.5 | ≤8.3 | ≤12 | ≤15 | ≤18.2 |
| 均等性（dB） | ≤0.8 | ≤1.0 | ≤1.4 | ≤1.9 | ≤2.7 | ≤1.7 | ≤1.7 | ≤2.2 | ≤2.7 |
| PDL （dB） | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.2 | ≤0.4 | ≤0.4 | ≤0.4 |
| サイズ（Blocklesstype） （H×W×L） （mm） | 4×7×60 | 4×12×60 | 6×20×80 | 6×40×100 | 4×7×60 | 4×12×60 | 6×20×80 | ||
| リターン・ロス（dB） | >50 | ||||||||
| 指向性（dB） | >55 | ||||||||
| TemperatureRange （°C） | -40~+75 | ||||||||
| 保管温度（°C） | -40~+85 | ||||||||
2×N （N>2） （コネクターなしで）
|
変数 |
2×4 |
2×8 |
2×16 |
2×32 |
||
|
1 |
操作 波長（nm） |
1260~1650 |
||||
|
2 |
挿入損失（dB） |
最高 |
7.8 |
11.2 |
14.2 |
17.4 |
|
3 |
損失の均等性（dB） |
最高 |
1.2 |
1.5 |
1.8 |
2.0 |
|
4 |
リターン・ロス（dB） |
分 |
55 |
55 |
55 |
55 |
|
5 |
PLD （dB） |
最高 |
0.2 |
0.3 |
0.4 |
0.4 |
|
6 |
指向性（dB） |
分 |
55 |
55 |
55 |
55 |
|
7 |
波長の依存した損失（dB） |
0.4 |
0.4 |
0.5 |
0.5 |
|
|
8 |
ピグテールの長さ（m） |
指定される 1.2 （±0.1）または顧客 |
||||
|
9 |
繊維のタイプ |
Cusomization |
||||
|
10 |
操作の温度（°C） |
-40~85 |
||||
|
11 |
保管温度（°C） |
-40~85 |
||||
|
12 |
次元（L×W×H） （mm） |
50×4×4 |
50×4×4 |
60×7×4 |
60×7×4 |
|
注: すべての測定は室温で行われ、指定はコネクターが含まれています。
