| ブランド名: | YINGDA |
| モデル番号: | YD-PLC-LG-108-SC-10 |
| MOQ: | 50個 |
| 価格: | 1.1USD-4.58USD |
| 配達時間: | 支払の後の 5-8days |

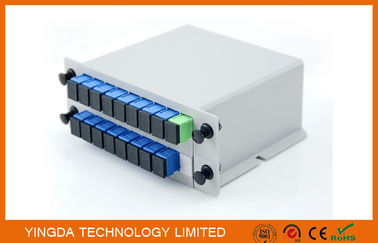

GPON ネットワーク 1:8 PLC オプティカル スプリッタ LGX アルミ 2 スロット カセット シャーシ
Yingdaは,高精度のPLCスプリッターを光学ネットワークの構築のために提供しています. 位置と環境の配置の要求が低く,コンパクトな挿入モジュールタイプの設計です.室内ターミナルボックスとODFフレームまたは光ファイバー配送ボックスに直接置くのに十分な小さい. PLC光学スプリッタは,低挿入損失,低PDL,高返回損失で均質な電力分割を提供しています.ユーザーは,各出力チャネルのための光ファイバー分割比をカスタマイズできます.作業波長範囲は1260nmから1650nmです.
GPON 1*8 ファイバースプリッタ 特徴:
* コンパクトサイズ設計
* 低挿入損失と低PDL
*高い信頼性
* チャンネル数が高い
* 波長範囲が広い
* 広範囲の動作温度
* パーソナライズされたパッケージと構成
* Telcordia GR1209/1221の完全資格
LGX スプリッター仕様:
1×N(N>2) (コネクタ付き) オプティカルパラメータ:
|
パラメータ |
1×4 |
1×8 |
1×16 |
1×32 |
||||||
|
1 |
操作波長 (nm) |
1260~1650 年 |
||||||||
|
2 |
挿入損失 (dB) |
マックス |
7.4 |
10.7 |
13.7 |
16.9 |
||||
|
3 |
リターン損失 (dB) |
マックス |
0.6 |
0.8 |
1.2 |
1.7 |
||||
|
4 |
リターン損失 (dB) |
ミニ |
55 |
55 |
55 |
55 |
||||
|
5 |
PLD (dB) |
マックス |
0.2 |
0.3 |
0.3 |
0.3 |
||||
|
6 |
ディレクティブ (dB) |
ミニ |
55 |
55 |
55 |
55 |
||||
|
7 |
波長依存損失 (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|||||
|
8 |
豚尾の長さ (m) |
1.2 ((±0.1) またはお客様が指定した |
||||||||
|
9 |
繊維の種類 |
250μm 裸の繊維 |
||||||||
|
10 |
動作温度 ((°C) |
-40~85 |
||||||||
|
11 |
保存温度 ((°C) |
-40~85 |
||||||||
|
12 |
パッケージサイズ ((L×W×H) (ミリ) |
40×4×4 |
40×4×4 |
40×4×4 |
50×7×4 |
|
||||
|
1 |
操作波長 (nm) |
1260~1650 年 |
||||||||
|
2 |
リターン損失 (dB) |
APC ミニ |
55 |
|||||||
|
UPC ミンス |
50 |
|||||||||
|
3 |
ディレクティブ (dB) |
ミニ |
55 |
|||||||
|
4 |
豚尾の長さ (m) |
1.0 ((±0.1) またはお客様が指定した |
||||||||
|
5 |
繊維の種類 |
カスタマイズ |
||||||||
|
6 |
動作温度 ((°C) |
-20~65 |
||||||||
|
7 |
保存温度 ((°C) |
-40~85 |
||||||||
注: すべての測定は室温で行われ,仕様にはコネクタが含まれています.
2×N(N>2)PLCS(コネクタなし) オプティカルパラメータ:
|
パラメータ |
2×4 |
2×8 |
2×16 |
2×32 |
||
|
1 |
オペレーション 波長 (nm) |
1260~1650 年 |
||||
|
2 |
挿入損失 (dB) |
マックス |
7.8 |
11.2 |
14.2 |
17.4 |
|
3 |
損失の均一性 (dB) |
マックス |
1.2 |
1.5 |
1.8 |
2.0 |
|
4 |
リターン損失 (dB) |
ミニ |
55 |
55 |
55 |
55 |
|
5 |
PLD (dB) |
マックス |
0.2 |
0.3 |
0.4 |
0.4 |
|
6 |
ディレクティブ (dB) |
ミニ |
55 |
55 |
55 |
55 |
|
7 |
波長依存損失 (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|
|
8 |
豚尾の長さ (m) |
1.2 ((±0.1) またはお客様が指定した |
||||
|
9 |
繊維の種類 |
コソミゼーション |
||||
|
10 |
動作温度 ((°C) |
-40~85 |
||||
|
11 |
保存温度 ((°C) |
-40~85 |
||||
|
12 |
尺寸 (L×W×H) (mm) |
50×4×4 |
50×4×4 |
60×7×4 |
60×7×4 |
|
注: すべての測定は室温で行われ,仕様にはコネクタが含まれています.
FTTH GPON LGX スプリッタ アプリケーション
