| ブランド名: | YINGDA |
| モデル番号: | YD-PLC-LG-108-SC-10 |
| MOQ: | 100個 |
| 価格: | 1.1USD-4.58USD |
| 配達時間: | 支払の後の 5-8days |

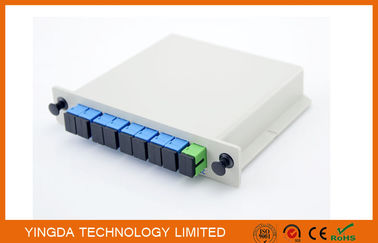

1*8 光ファイバー PLC スプリッター LGX モジュール,CATV 光ファイバー端末ボックス挿入タイプ
イングダは,光学ネットワークの建設のための高精度ファイバーPLCスプリッターを提供します. 位置と環境の配置の要求が低く,コンパクトな挿入モジュールタイプの設計.小さすぎるのでPLC光学スプリッタは,低挿入損失,低PDL,高返回損失で均等な電源分割を提供します.各出力チャネルのための光学分割比をカスタマイズすることができます作業波長範囲は1260nmから1650nmです
ファイバー PLC スプリッタ 1*8 ボックスの内側では,ポホトが構造化されています.各アダプターとファイバーリンクは順序よく巻き込まれ,ファイバーを固定するためのフックがあります.各アダプターまたはスプリッターインターフェイスは,ダストカバーまたはダストキャップを持っています繊維端末箱に設置するのに適しています.
光ファイバーボックス 特徴:
* コンパクトサイズ設計
* 低挿入損失と低PDL
*高い信頼性
* チャンネル数が高い
* 波長範囲が広い
* 広範囲の動作温度
* パーソナライズされたパッケージと構成
* Telcordia GR1209/1221の完全資格
ファイバー PLC スプリッタ 仕様:
1×N(N>2) (コネクタ付き) オプティカルパラメータ:
|
パラメータ |
1×4 |
1×8 |
1×16 |
1×32 |
||||||
|
1 |
操作波長 (nm) |
1260~1650 年 |
||||||||
|
2 |
挿入損失 (dB) |
マックス |
7.4 |
10.7 |
13.7 |
16.9 |
||||
|
3 |
リターン損失 (dB) |
マックス |
0.6 |
0.8 |
1.2 |
1.7 |
||||
|
4 |
リターン損失 (dB) |
ミニ |
55 |
55 |
55 |
55 |
||||
|
5 |
PLD (dB) |
マックス |
0.2 |
0.3 |
0.3 |
0.3 |
||||
|
6 |
ディレクティブ (dB) |
ミニ |
55 |
55 |
55 |
55 |
||||
|
7 |
波長依存損失 (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|||||
|
8 |
豚尾の長さ (m) |
1.2 ((±0.1) またはお客様が指定した |
||||||||
|
9 |
繊維の種類 |
250μm 裸の繊維 |
||||||||
|
10 |
動作温度 ((°C) |
-40~85 |
||||||||
|
11 |
保存温度 ((°C) |
-40~85 |
||||||||
|
12 |
パッケージサイズ ((L×W×H) (ミリ) |
40×4×4 |
40×4×4 |
40×4×4 |
50×7×4 |
|
||||
|
1 |
操作波長 (nm) |
1260~1650 年 |
||||||||
|
2 |
リターン損失 (dB) |
APC ミニ |
55 |
|||||||
|
UPC ミンス |
50 |
|||||||||
|
3 |
ディレクティブ (dB) |
ミニ |
55 |
|||||||
|
4 |
豚尾の長さ (m) |
1.0 ((±0.1) またはお客様が指定した |
||||||||
|
5 |
繊維の種類 |
カスタマイズ |
||||||||
|
6 |
動作温度 ((°C) |
-20~65 |
||||||||
|
7 |
保存温度 ((°C) |
-40~85 |
||||||||
注: すべての測定は室温で行われ,仕様にはコネクタが含まれています.
2×N(N>2)PLCS(コネクタなし) 光ファイバーPLCスプリッターパラメータ:
|
パラメータ |
2×4 |
2×8 |
2×16 |
2×32 |
||
|
1 |
オペレーション 波長 (nm) |
1260~1650 年 |
||||
|
2 |
挿入損失 (dB) |
マックス |
7.8 |
11.2 |
14.2 |
17.4 |
|
3 |
損失の均一性 (dB) |
マックス |
1.2 |
1.5 |
1.8 |
2.0 |
|
4 |
リターン損失 (dB) |
ミニ |
55 |
55 |
55 |
55 |
|
5 |
PLD (dB) |
マックス |
0.2 |
0.3 |
0.4 |
0.4 |
|
6 |
ディレクティブ (dB) |
ミニ |
55 |
55 |
55 |
55 |
|
7 |
波長依存損失 (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|
|
8 |
豚尾の長さ (m) |
1.2 ((±0.1) またはお客様が指定した |
||||
|
9 |
繊維の種類 |
コソミゼーション |
||||
|
10 |
動作温度 ((°C) |
-40~85 |
||||
|
11 |
保存温度 ((°C) |
-40~85 |
||||
|
12 |
尺寸 (L×W×H) (mm) |
50×4×4 |
50×4×4 |
60×7×4 |
60×7×4 |
|
注: すべての測定は室温で行われ,仕様にはコネクタが含まれています.
ビデオ
|
