| ブランド名: | YINGDA |
| モデル番号: | YD-PLC-MM-104-FC-15 |
| MOQ: | 50個 |
| 価格: | 1.1USD-4.58USD |
| 配達時間: | 支払の後の 5-8days |

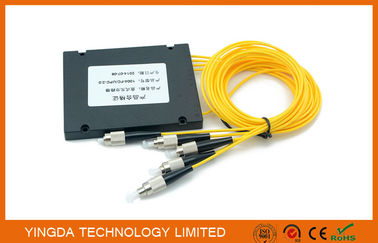

1x4 PLC のディバイダーの ABS Platic 箱、平面の光波回路の (PLC) のディバイダー モジュール FC 1.5M
光波回路の (PLC) の平面のディバイダーはあるタイプの光学力管理装置です
無水ケイ酸の光学導波管の技術を使用して製造される。 それは小型、高い信頼性を特色にします、
広い作動の波長範囲およびよいチャネル間の均等性は、および広く利用されています
光シグナルを実現する PON ネットワークで分裂に動力を与えて下さい。
YINGDA は特定の適用のために合う全一連の 1xN および 2xN ディバイダー プロダクトを提供します。
すべてのプロダクトは GR-1209-CORE-2001 および GR-1221-CORE-1999 条件を満たします。
特徴
適用
指定
|
作動の波長（nm） |
1260~1650 |
||||
|
繊維のタイプ |
顧客の発注として G657A1 または |
||||
|
港構成 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
|
挿入損失（dB） |
7.1/7.3 |
10.2/10.5 |
13.5/13.7 |
16.5/16.9 |
20.5/21.0 |
|
損失の均等性（dB） |
0.6 |
0.8 |
1.2 |
1.5 |
2 |
|
分極の依存した損失（dB） |
0.2 |
0.2 |
0.25 |
0.3 |
0.35 |
|
波長の依存した損失（dB） |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
|
温度の依存した損失（- 40~85） （dB） |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
|
リターン・ロス（dB） |
55/50 |
||||
|
実用温度 |
-40~+85 |
||||
|
指向性 (dB) |
≥ 55 |
||||
|
保管温度 |
-40~+85 |
||||
表 2 – 2×N PLC のディバイダー
|
変数 |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
作動の波長（nm） |
1260~1650 |
||||
|
繊維のタイプ |
指定される SMF-28e か顧客 |
||||
|
挿入損失（dB） |
4.2 |
7.6 |
11.0 |
14.5 |
17.5 |
|
損失の均等性（dB） |
0.8 |
1.5 |
1.5 |
2.0 |
2.5 |
|
リターン・ロス（dB） |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
分極の扶養家族 |
0.2 |
0.2 |
0.3 |
0.4 |
0.4 |
|
指向性 (dB) |
55 |
55 |
55 |
55 |
55 |
|
波長の扶養家族 |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
一定温度 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
実用温度（°C） |
-40~85 |
||||
|
保管温度（°C） |
-40~85 |
||||
|
モジュール次元（mm） |
100×80×10 |
100×80×10 |
120×80×18 |
140×115×18 |
140×115×18 |
注:
