ハイライト
光ファイバースプリッタ
,FBT のカプラー
-
カップリングの比率1-50 （%）
-
可能パッケージプラスチックまめ箱
-
波長1310nm/1550nm は窓二倍になります
-
繊維の種類SMF-28e コーニング繊維、G652D
-
港構成1x2 か 2x2,1x3,1x4,1x6、等
-
ケーブル タイプ0.9mm、2mm、3mm
-
起源の場所中国
-
ブランド名YINGDA
-
証明ISO SGS ROHS
-
モデル番号二重窓 1x2 カセット
-
最小注文数量50個
-
価格negotiable
-
パッケージの詳細1pc/blister 箱、100pcs/box
-
受渡し時間支払の後の 5-8days
-
供給の能力毎月10,000個
繊維光学 PLC のディバイダーの単一モード

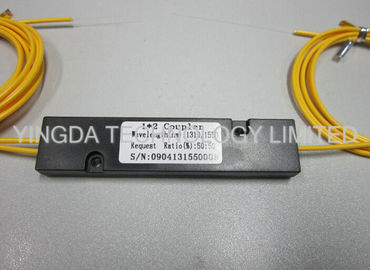

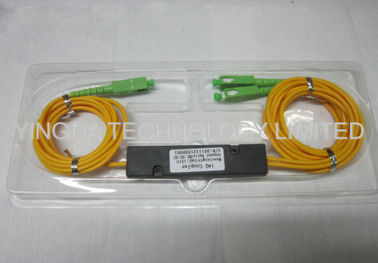

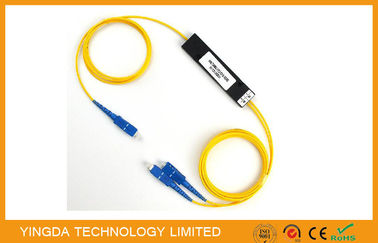

繊維光学 PLC のディバイダー 1X2 の単一モードの二重窓 FBT のカプラー
特徴
- 長距離貨物輸送のテレコミュニケーション
- CATV システム及び繊維センサー
- ローカルエリア・ネットワーク
性能指定
|
カップリングの比率（%） |
1-50 |
|
指向性 (dB) |
>55 dB |
|
実用温度 |
-20 ° C - 85 ° C |
|
保管温度 |
-40 ° C - 85 ° C |
|
繊維のタイプ |
コーニングの単一モード SMF-28、DS 繊維、または Flexcore |
|
繊維のピグテールの長さ（m） |
顧客の要求の 1meter または |
|
港構成 |
1x2 か 2x2 |
|
パッケージ次元 |
A、B、C を包んで下さい |
カップリングの比率/挿入損失の換算表
|
カップリングの比率 |
挿入損失 |
|
|
優れた |
等級 |
|
|
40/60 |
4.7/2.7 |
5.0/2.9 |
|
30/70 |
6.0/1.9 |
6.4/2.1 |
|
20/80 |
7.9/1.2 |
8.4/1.4 |
|
10/90 |
11.3/0.5 |
12.7/0.8 |
|
5/95 |
15.2/0.4 |
18.5/0.5 |
|
1/99 |
22.5/0.3 |
23.0/0.4 |
適用
- 低く余分な損失
- さまざまなカップリングの比率
- 小型
単一モードの二重窓の広帯域のカプラー
|
等級 |
P |
A |
|
余分な損失（典型的な） （dB） |
0.10 |
0.15 |
|
最高の挿入損失（dB） |
3.6 |
3.8 |
|
均等性（最高。） （dB） |
0.7 |
1.0 |
|
分極の感受性（dB） |
0.10 |
0.15 |
|
作動の波長（nm） |
1310 の /1550 + 40 |
|
順序情報
|
タイプ |
等級 |
波 長さ |
連結 比率（dB） |
港 |
パッケージ |
ピグテール様式 |
繊維のタイプ |
In/Out コネクター |
|
S |
P |
35=1310/ 1550nm 1585nm |
50=50/50 |
0102=1x2 |
A=Package A |
0=Bare 繊維 3=3mm ケーブル |
0=SMF-28 |
0=None |
*タイプ:
S -- 単一モードの標準のカプラー
W -- 単一モードの広帯域のカプラー
