| MOQ: | 100個 |
| 価格: | 1.1USD-4.58USD |
| 標準梱包: | 1pc/箱、20pcs/carton 箱 |
| 配達期間: | 支払の後の 5-8days |
| 供給能力: | 毎月10,000個 |

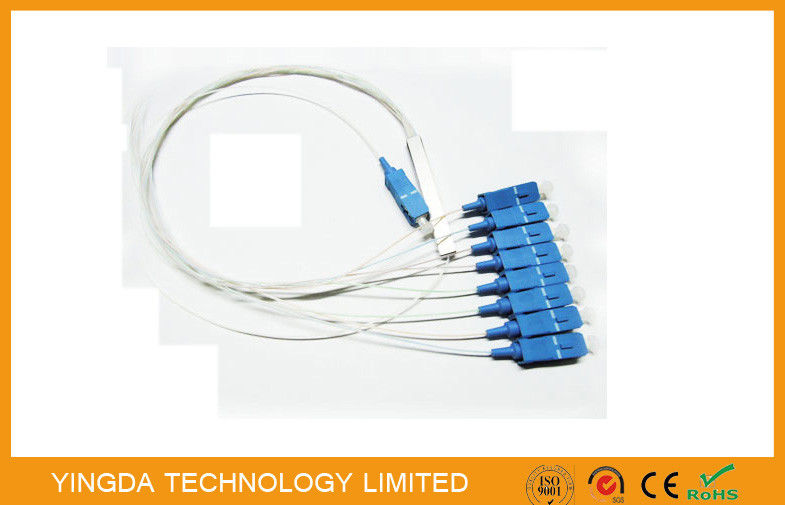

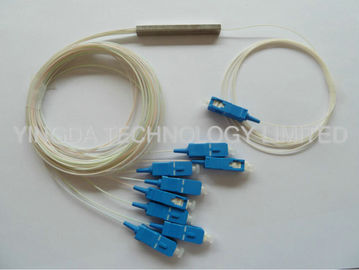

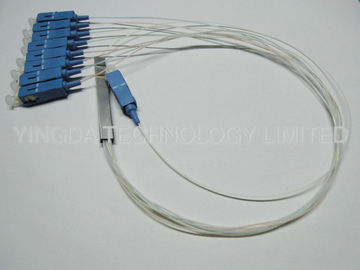

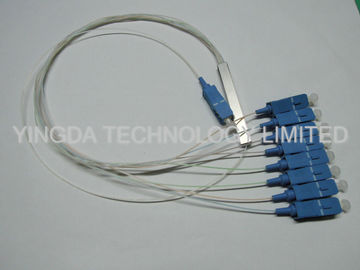

1 x 8 繊維光学 PLC のディバイダー Blockless 小型 Modue の Blockless のディバイダー
PLC のディバイダーは平面の導波管の技術に基づいています。
それは小さい形式要素および高い信頼性を安価の電力配分の解決に与えます
特徴
適用
指定
1×N PLC のディバイダー
|
変数 |
単位 |
価値 |
|||||||||||||||||
|
製品タイプ |
|
1×2 |
1×3 |
1×4 |
1×6 |
1×8 |
1×12 |
1×16 |
1×24 |
1×32 |
1×64 |
1×128 |
|||||||
|
操作の波長 |
nm |
1260~1650 |
|||||||||||||||||
|
挿入損失 |
Typ。 |
dB |
3.6 |
6.0 |
7.0 |
9.2 |
10.3 |
12.2 |
13.6 |
15.8 |
16.6 |
20.1 |
24.5 |
||||||
|
最高。 |
4.3 |
6.2 |
7.4 |
9.5 |
10.7 |
12.5 |
13.9 |
16.0 |
17.2 |
21.5 |
25.5 |
||||||||
|
均等性（最高。） |
dB |
0.5 |
0.6 |
0.8 |
0.8 |
0.8 |
1.2 |
1.4 |
1.5 |
1.5 |
2.0 |
2.6 |
|||||||
|
PDL （最高。） |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
0.8 |
|||||||
|
TDL （最高。） |
dB |
0.5 |
|||||||||||||||||
|
リターン・ロス |
dB |
≥55/50 |
|||||||||||||||||
|
指向性 |
dB |
≥55 |
|||||||||||||||||
2×N PLC のディバイダー
|
変数 |
単位 |
価値 |
|||||||
|
製品タイプ |
|
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
2×128 |
|
|
操作の波長 |
nm |
1260~1650 |
|||||||
|
挿入損失 |
Typ。 |
dB |
4.2 |
7.2 |
10.6 |
13.8 |
17.0 |
20.5 |
24.8 |
|
最高。 |
4.5 |
7.7 |
11.0 |
14.8 |
17.9 |
21.5 |
25.8 |
||
|
均等性（最高。） |
dB |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.5 |
3.0 |
|
|
PDL （最高。） |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
1.0 |
|
|
TDL （最高。） |
dB |
0.5 |
|||||||
|
リターン・ロス |
dB |
≥55/50 |
|||||||
|
指向性 |
dB |
≥55 |
|||||||
注: 上のすべてのデータはコネクターが含まれていません。
UPC のコネクター: IL は 0.2 dB の APC のコネクターを加えます: IL は 0.3 dB を加えます。
パック情報
|
割れた比率 |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
1x128 |
|
ミニ モジュール 次元 （mm） |
60*7*4 |
60*7*4 |
60*7*4 |
60*12*4 |
80*20*6 |
100*40*6 |
N/A |
環境条件
|
実用温度 |
℃ |
-40~+85 |
|
保管温度 |
℃ |
-40~+85 |
|
作動の湿気 |
%RH |
≤93 |
|
貯蔵の湿気 |
%RH |
≤93 |
発注情報
|
PLCS |
- |
- |
- |
- |
- |
- |
- |
|
|
構造 |
繊維 タイプ |
パッケージ |
入力 |
出力 |
長さ |
コネクター |
|
構造 |
0101=1x1、0202=2x2、…、0164=1x64、0264=2x64 |
||||||
|
繊維のタイプ |
1=G652D、2=G657A1、3=G657A2 |
||||||
|
パッケージ次元 |
A1、A2、… A12、D、E、F、K、U、G、C、T、R、X |
||||||
|
入力タイプ |
B=250μm は繊維、L=900µm の緩い管を暴露します、 S=2.0mm、R=3.0mm、0=Adapter |
||||||
|
出力タイプ |
B=250μm は繊維を暴露します、 L=900µm は管を緩めます、 S=2.0mm、 R=3.0mm、 F=splitter、0=Adapter |
||||||
|
ピグテールの長さ |
05=0.5m、10=1.0m、100=100m、0=Adapter、 15/10=1.5m input/1.0m の出力、 X=Others |
||||||
|
コネクターのタイプ |
FU=FC/UPC、FA=FC/APC、 SU=SC/UPC、SA=SC/APC、 ST=ST/UPC、 LU=LC/UPC、LA=LC/APC、 MPA=MPO/APC、 入る/FC/APC の出力 FU/FA=FC/UPC 00=None、 X=Others |
||||||
