12F 24F MTP MPO Fiber Optic Cable Cassette For Patch Panel Rack 19Inch 1U Metal Black

パッチ盤の棚19Inch 1Uの金属の黒のための12F 24F MTP MPOの光ファイバケーブル カセット

  • ハイライト

    MPO のファン・アウト ケーブル

    ,

    MPO のパッチ・コード

  • コネクター
    MPO LC UPCのコネクター
  • 最高のcapacityy
    24の中心単一繊維
  • 適用
    データ センタ、高密度ケーブル会議
  • ケーブル長
    0.35メートル
  • ケーブルの直径
    12の着色されたピグテール900um
  • 繊維のタイプ
    G657A2繊維
  • 繊維モード
    単一モードOS1 OS2
  • MPOのブランド
    SENKO MPOのコネクター
  • 起源の場所
    中国
  • ブランド名
    YINGDA
  • 証明
    ISO SGS ROHS
  • モデル番号
    MTPC-24
  • 最小注文数量
    100個
  • 価格
    negotiable
  • パッケージの詳細
    1 箱の PC 箱、5 PC/カートン箱
  • 受渡し時間
    7 日後のお支払い
  • 支払条件
    ウェスタン ・ ユニオン、T ・ T
  • 供給の能力
    毎月10,000個

パッチ盤の棚19Inch 1Uの金属の黒のための12F 24F MTP MPOの光ファイバケーブル カセット

パッチ盤の棚19Inch 1Uの金属の黒のための12F 24F MTP MPOの光ファイバケーブル カセット





MPOカセット モジュールはMPOおよびLCまたはSCの分離したコネクター間の安全な転移を提供する。 それらがMPOを相互に連結するのに使用されている



LCまたはSCの修繕の背骨。



モジュラー方式は高密度データ センタの下部組織、また改善されたトラブルシューティングの急速な配置を可能にする



移動の間の再構成は、加え、変わる。 複数のスロット シャーシは1Uか4U 19"に取付けることができる。



MPOカセットは制御される工場を含み、光学性能および信頼性を提供するためにMPO-LCのfanoutsをテストした。



要求の電力バジェット高速ネットワークのための低い挿入損失を特色にしている低損失MPOのエリートおよびLCまたはSCの優れた版は提供される。



MPO LCカセット特徴

  • MTP/MPOの規格準拠multifibreコネクター
  • 高密度および小さい設計;容易で、速い取付け
  • 12および24繊維版– 12 LC (二重)/SC (単信)光学部品
  • 利用できる多重モード(62.5/125、標準50/125およびOM3、OM4)および単一モード(OS1/2)繊維。
  • 工場終えられる-保証された質および性能の即刻分野の関係のためにケーブルおよび器具をテストし。
  • 高力の金属貝は内部繊維を効果的に保護する
  • 移動のための容易な再構成を支えたり、および変更加える
  • 高性能のジルコニアの袖のアダプター



MTPカセット技術仕様

変数

標準的な繊維のケーブル会議

繊維のタイプ

SM (G.652/G.657A)

MM (OM1/OM2/OM3/OM4)

ジャケット材料

LSZH/OFNR/PVC

コネクターのタイプ

SC/LC/ST/LC/MU/MTRJ/MPO/E2000

フェルール材料

陶磁器

テストの波長

1310±30/1550±30nm

850±30/1300±30nm

挿入Losss (dB)
TIA/EIA-455-107

≤ 0.3dB
(PC/UPC/APC)

≤ 0.3dB
(PC/UPC)

リターン・ロス(dB)
TIA/EIA-455-107

≥45dB (PC/UPC)
≥55dB (APC)

≥35dB (PC/UPC)

Exchangeability

≤ 0.2dB

ケーブル会議

ピグテール/単信/二重/ファン・アウトPatchcord

実用温度(C) °

-10~ + 70

保管温度(C) °

-40 | +85

パッケージ

1unit/bag

指定される*Allの価値はコネクターとある。



パッチ盤の棚19Inch 1Uの金属の黒のための12F 24F MTP MPOの光ファイバケーブル カセット 0

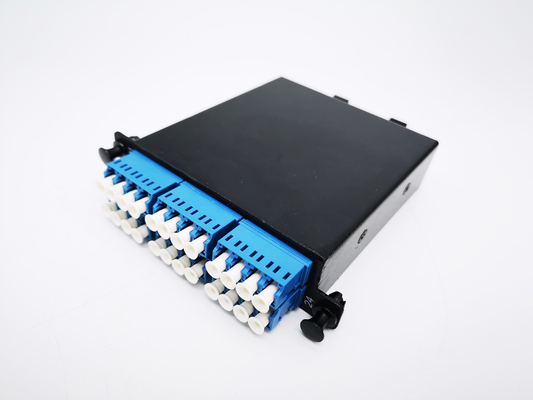

FTTH小型MPO Casstteのエンクロージャは冷間圧延された鋼鉄、正方形のshapte、滑らかな表面から、6pcsクォードLCのアダプターと、最高24cores繊維の配分をすることができる成り、修繕して、高密度ネットワークの塗布に会いなさい。

フロント・パネルは選択のための12*二重LCアダプターである場合もある。


パッチ盤の棚19Inch 1Uの金属の黒のための12F 24F MTP MPOの光ファイバケーブル カセット 1

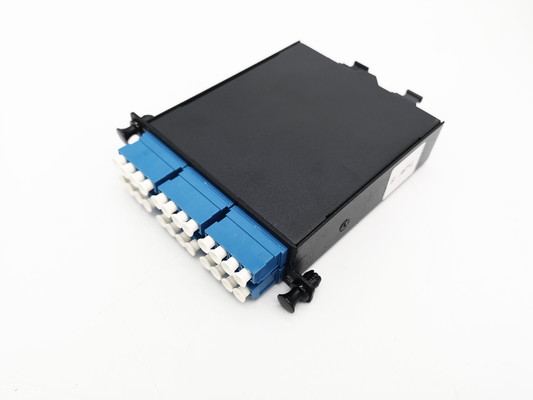

取付けをよくするため、一致へ前部および裏側に互いに01-12 13-24印がある。第1ラインは1-12、第2ラインである完全に13-24である。


パッチ盤の棚19Inch 1Uの金属の黒のための12F 24F MTP MPOの光ファイバケーブル カセット 2

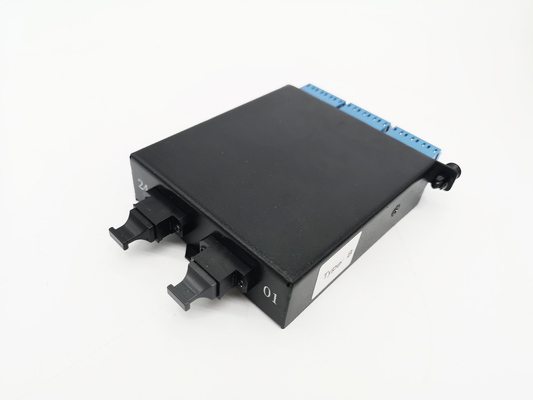

金属のmpoの端子箱のサイズ:141.5*129*30mm、最大ホールド2pcs MPOのアダプター、MPO LC 12fiberパッチ ケーブルおよび6pcsクォードのアダプターLC


パッチ盤の棚19Inch 1Uの金属の黒のための12F 24F MTP MPOの光ファイバケーブル カセット 3

取付けの耳の両側のリベットによるパッチ盤へのカセット挿入物は挿入するために、それを緩めるためにそれを取るために押し下げる。


適用

  • データ センタの下部組織
  • 記憶域ネットワーク繊維チャネル
  • 出現の40及び100Gps議定書
  • 平行光学

パッチ盤の棚19Inch 1Uの金属の黒のための12F 24F MTP MPOの光ファイバケーブル カセット 4

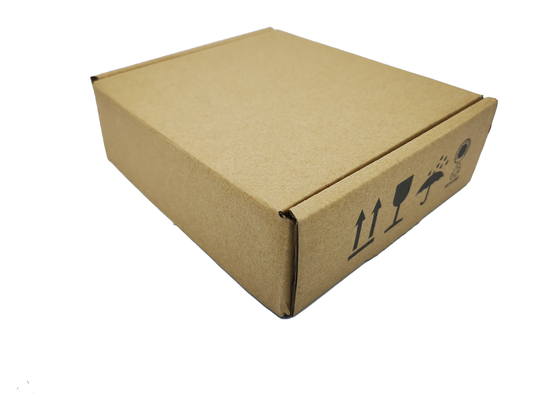

上および下の形態が付いている個々のパック箱は長期交通機関の間に、テスト レポート ロット購入されたら、よりよい保護含んでいた。


パッチ盤の棚19Inch 1Uの金属の黒のための12F 24F MTP MPOの光ファイバケーブル カセット 5



私達の高性能の磨くmarchineを導く企業を採用するためおよびMTのフェルールのために設計されている精密版のホールダーによって補足されて。

3D干渉計の企業導く装置はMTP/MPOの磨くプロセスの証明を提供する、磨かれたMTのフェルールのすべての変数を作る干渉計は従い、業界標準を超過する。

3D妨害検出の後で、テスターのflexbilityは複雑で、高い繊維の計算のケーブル会議に必要な光学テストの完全なスペクトルを提供する。
