| MOQ: | 100個 |
| 価格: | 交渉可能 |
| 標準梱包: | 1pc/箱、5 PC/カートン箱 |
| Delivery period: | 支払の後の 5-8days |
| 供給能力: | 1 ヶ月あたりの 500,000 の pc |

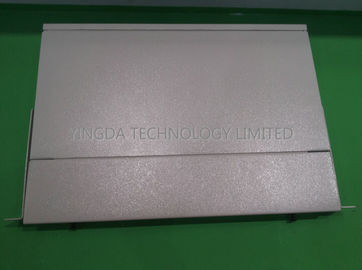

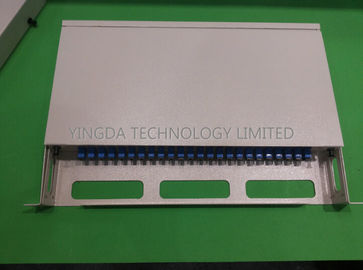

12 港 SC FC のラック マウントのパッチ盤、24 の港の繊維光学のパッチ盤 19 インチ
19"は標準的なラック マウントの繊維光学のパッチ盤末端の配線のための付属装置です
屋内光ケーブルのスプライスのために適している光ファイバー伝達通信網、
直接および分岐および保護繊維。
特徴
模造の引出しの光ファイバーの端子箱
印を貼るために容易な功妙な出現。

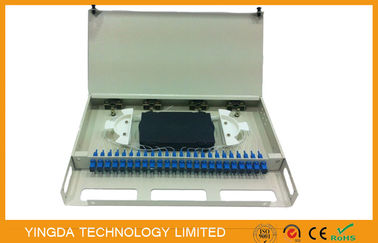

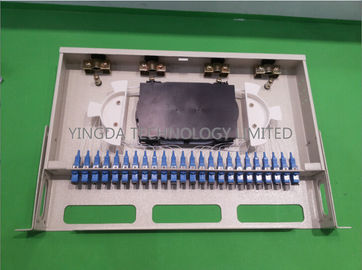

パッチ盤の構造
3 部を含んで下さい: ボディ、内蔵部品、光ファイバーのコネクターの保護装置を囲んで下さい。
1.ボディ貝を囲んで下さい
開きに、取付けることに便利金属の部品のための高圧基づいている装置があります。
2.内蔵部品主に 3 つの項目:
A.サポート: 内部サポートに使用する内部構造ボディ;
B.スプライスの皿: 光ファイバーのコネクター、保護部分および残りの繊維を貯えるため、
残りの光ファイバー length≥1.6m の曲げ半径の≥37.5mm にまた、繊維を識別する注目があります;
C.: 固定装置: 光ケーブルの外装を修理するためには、メンバーおよび配線のピグテールを増強して下さい。
繊維光学のコネクターの保護部品: 袖およびケーブルのゴム腺
指定
|
タイプ |
次元 （mm） |
最大キャパシティ （中心） |
カートンのサイズ（mm） |
Qty/ カートン （PC） |
G.W （kg） |
|
GPRF-1U-SC24 |
430*300*1U |
24 |
485*420*350 |
5 |
25 |
|
GPRF-1U-FC24 |
430*300*1U |
24 |
|||
|
GPRF-1U-2SC12 |
430*300*1U |
24 |
|||
|
GPRF-1U-2SC24 |
430*300*1U |
48 |
環境要求事項:
適しなかった屋外の使用は、使用する必要性なら保護対策を取るべきです。
働く温度: -25 から +40 °C
保管温度: - 25 から +55 °C
相対湿度: ≤85%（30°C）
大気圧: 70 | 106kPa
耐用年数: 20 年
物質的な特性
繊維光学のパッチ盤材料は耐食性、安定した物理的な、化学特性です;
すべての材料は互換性がなければなり光ケーブルの外装および配線のピグテールの外装と互換性があります。
腐食および他の電気損傷を防ぐため、これらの材料は他と互換性がなければなりません
パッチ盤で使用される装置
1。 プラスチックを設計するパッチ盤の使用が調和に燃焼の性能あれば
A GB/T5169.7 テストによって、テストは 30s のために持続します。
2.光ファイバーのコネクターの強化の保護装置の使用材料および熱い溶解の温度の注入口は
90 °C が、使用することができるよりより少し 120 °C、熱柔らかくなる温度がではないよりより少しでであってはなりません
25 ~+40°C の温度。
3.すべての材料は人間の健康および他の装置の要素で無毒、非腐食性、べきです
副作用。
出現は形、ぎざぎざ、泡、歪むひびおよび空間不純物を完了しません
欠陥。 すべての背景色は均一に連続的なべきです。 美しい出現
便利な構造、低減少の損失、適度な構造は、補強された中心修理されます
端子箱は、外装グラウンド ワイヤーを、適した繊維光学のリボン・ケーブルおよび屋内ケーブルのために備えています。
独特な設計、19 インチの棚または壁の台紙。
機械特性
引張強さ: ケーブル ターミナル間の 500N よりないより少なく軸引張強さに抗するべきです
ケーブルおよび配線のピグテールと端子箱間の 5N よりより少し囲まなければ。
圧縮試験: ケーブルの端子箱はそれぞれ縦の静圧に抗べきです
200N よりより少し。
ねじれテスト: ケーブルの端子箱はねじりの角度に抗べきです。
電気特性
光ファイバ ケーブル箱の金属部品およびケーブルは中心、ケーブルの金属の部品および地上の絶縁抵抗の増強に金属をかぶせます
絶縁抵抗:
より 2*104M のオームが、電圧をテストするより少しにべきです: 500V （DC）。
電圧強さ:
故障無し、1min の下の 15Kv DC のアーク現象無し、故障無し、アーク現象無し。
|
|
