| ブランド名: | YINGDA |
| モデル番号: | GPSR-1U-SA24 |
| MOQ: | 100個 |
| 価格: | 交渉可能 |
| 配達時間: | 支払の後の 5-8days |

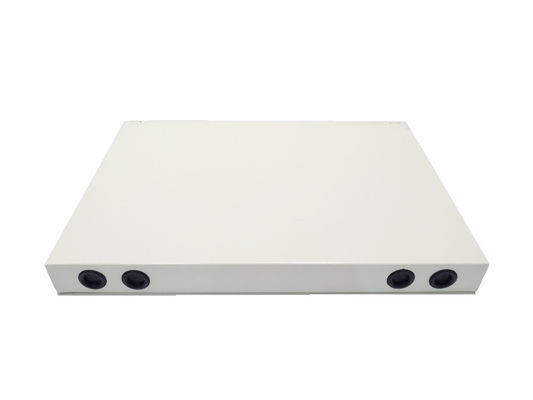

24ポートSC APCコネクタ 19" ODF 光ファイバーパッチパネル配送フレーム ホワイト金属ラックマウント
光ファイバーパッチパネルは,光ファイバー通信ネットワークの端末配線のための補助機器です.
室内用光ケーブルの直接接続と支線接続に適しており,ファイバを保護します.
1U パッチパネル 仕様
| モデル | GPSR-1U-SA24 |
| サイズ | 430*300*1U mm |
| 最大容量 | 24コア |
| アダプターポート | SC SIMPLEX |
| アダプター qty | 24個SCまたはLCデュプレックス |
| 厚さ | 1.2mm |
| 材料 | 電気静止噴霧付きの冷たい巻き鋼板 |
| 色 | ブラック,ホワイト |
| ケーブル入口 | 4個 φ20mm |
| 純重量 | 5.2kg |
光学配送パネル 特徴
19'の標準構造,ラックマウント設計,金属冷式ロール鋼板,電磁噴霧,塗装後1.2mm厚さで適用されます. グレー色,完全に滑らか 裂け目や指紋がない.

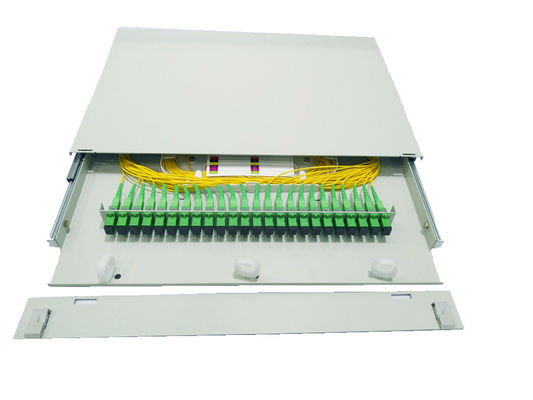

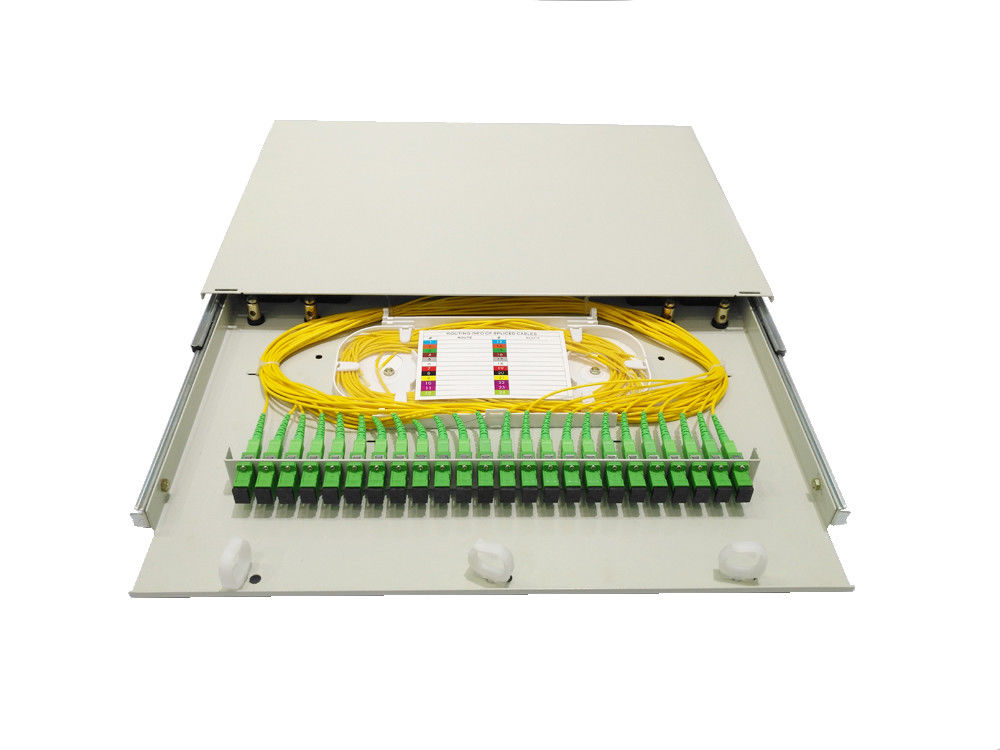

1U高さ44.54mmは24pcsSCシンプレックスアダプタープレートを保持することができます,アダプタはフレンズホール,すべての箱は,長期輸送中に安定させるプレートにアダプタを固定する螺栓を配達しています,滑り出さないで
1U 24コアは1ピースの融合スプライストレイを備えています 最大24コアはシングルファイバーストレージです 1.5メートルの長さのファイバー管理やストレージに十分なスペースがあります
箱は,配送時に十分なスクリューで配送袋とコンフィギュレーションで配備される耳で19インチまたは23インチのODFフレームにラックを設置できます.施工現場で取り出してください.

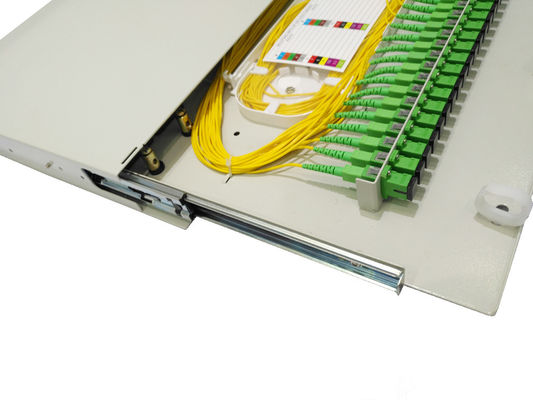

繊維の管理が簡単で楽しい.金属スライドトレイはプラスチックトレイよりも優れています.久しぶりだ 休憩なし内部トレイから取り出すのはとてもスムーズで便利です
ケーブル出口管理のための3プラスチックのケーブルクランプもあります. 人性デザイン,多くの種類のクランプが選択できます.

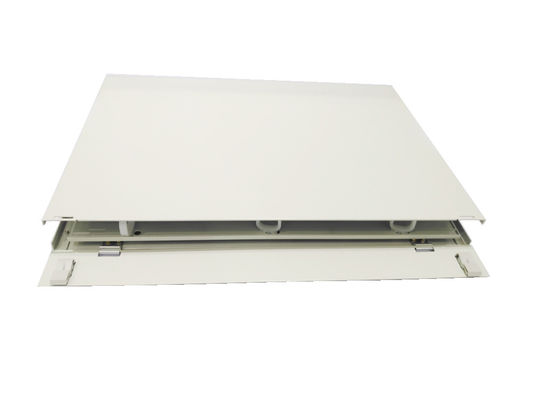

全箱は前面にクリップで閉められ,下部に金属ホルダーで上下折りできます.配送時に,よりよい保護のために閉まります.
環境要件:
屋外での使用は不適当で,必要に応じて保護措置をとらなければなりません.
|
作業温度 |
-25 °Cから +40 °C |
|
保存温度 |
-25 °Cから +55 °C |
|
相対湿度 |
≤85% (30°C) |
|
大気圧 |
70 ~ 106kPa |
|
使用寿命 |
20年 |
材料の特性
光ファイバーパッチパネル材料は耐腐食性,安定した物理的および化学的特性 すべての材料は互換性がある必要があります.
光線ケーブルカバーとワイヤリングピグテールに互換性があるシェイット
腐食やその他の電気損傷を防ぐために,これらの材料は,他の材料と互換的である必要があります.プラッチパネルに使用される機器
1. もしパッチパネルは工学用プラスチックを使用し,その燃焼性能はA GB/T5169.7 試験で,試験は30代
2.光ファイバーコネクタ強化保護用 材料と熱溶融温度を満たす材料は120°未満でなければならないC 熱性軟化
温度が90°C以下でなければならない.°C,使用可能 25~+40°温度は3度
3A について材料は全て無毒で 腐食性のないもので 人間の健康に有害でないべきです設備の他の要素副作用について
形状が完璧で 突起や泡がない裂け目や穴,歪み,汚れがない欠陥がある
美しい外観と 美しい外観便利な構造低衰弱損失
合理的な構造,強化コアが固定されています中ターミナルボックスは,シートを持っている接地線,
光ファイバーリボンケーブルに適しており,室内ケーブル
独特のデザイン,19インチラック壁のマウントです
メカニカルプロパティ
張力強度:ケーブル端末箱とケーブルとの間では軸性張力強度が500N未満,配線ピグテールと端末箱の間では5N未満でなければならない.
圧縮試験:各ケーブル端末箱は,垂直静的圧力に耐える必要があります.
200N未満ではない.
扭曲試験:ケーブル端箱は扭曲角度に耐えるようにする必要があります.
電気特性
