| MOQ: | 100個 |
| 価格: | 0.2USD-100USD |
| 標準梱包: | 1 箱の PC 箱、200 PC/カートン箱 |
| Delivery period: | 7 日後のお支払い |
| 支払方法: | ウェスタンユニオン,T/T |
| 供給能力: | 毎月10,000個 |

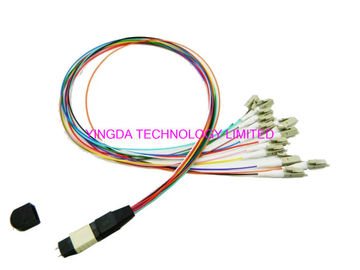

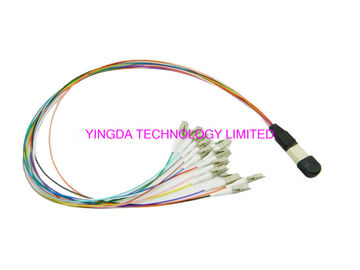

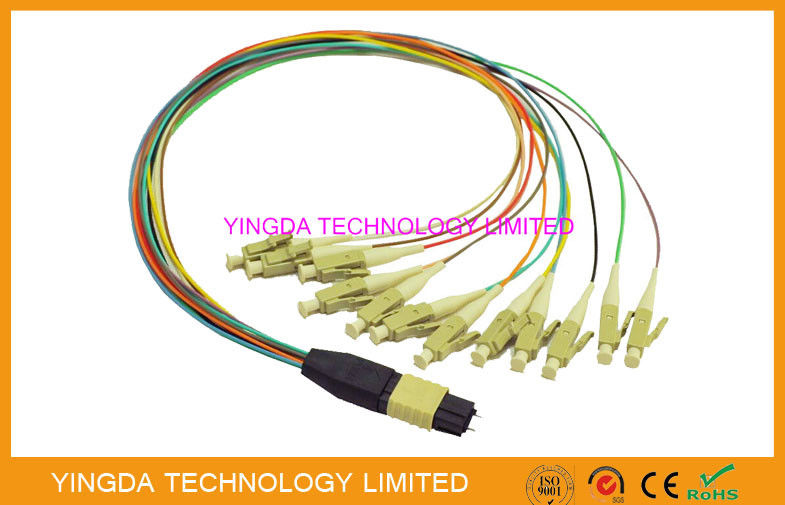

高密度MTPMPOケーブル - LC 12コアハイドラケーブル組立 ガイドピンを持つ男性コネクタ MTP MPOケーブルパッチコード
MPO to SM/MM Fan-out/Breakout ハーネスケーブル組は主に10G/40G/100G,LC ハーネスケーブルには0.9mmのブランチケーブルが使用されます.LC側では,uniboot/シングルブートデュプレックス LCまたはダブルブートデュプレックス LCコネクタを採用できます.. ハーネスMPOケーブルはA型とB型の両方をサポートします. 異なる長さがあります.
MPO Cable-LC 12コアハイドラケーブルは,40G QSFP+,10G SFP,400G OSFP QSFP 光学接続および高密度のデータセンターアプリケーションに最適化されています
この選択は,高速エスネットおよびファイバーチャネルアプリケーション (OM3,OM4およびOS1/OS2ファイバー) およびレガシーマルチモードファイバー (OM1またはOM2) のアプリケーションをサポートします.

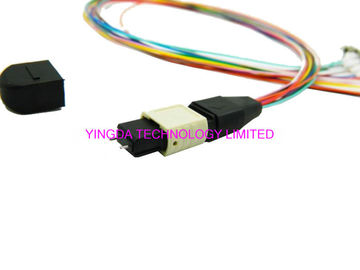

MPO 男性 (ガイドピン付き) 0.9mmケーブルを単繊維接続器に組み立てた.
選択可能な単一ファイバーコネクタインターフェイスのすべてのタイプ (SC,LC,E2000,MTRJなど)
MTP から LC 突破ケーブル適用する
MPOファイバーカセットモジュールの内部に設置する
MTP MPO ファイバー ブレイクアウトケーブル 光学特性
ポイント | ユニット | パラメータ | |||||
コネクタ | - そうだ | SM規格 | SM エリート低 | MM標準 | MM エリート低 | ||
IL | 典型的な | (dB) | 0.35 | 0.20 | 0.35 | 0.20 | |
マキシムン | (dB) | 0.75 | 0.35 | 0.60 | 0.35 | ||
RL | (dB) | APC (8アングルポーリング) については ≥60 | PC について ≥20 | ||||
(dB) | PC について ≥50 | - そうだ | |||||
女性/男性 | (dB) | 男性:ピン付き 女性:ピンなし | |||||
張力強度 | (dB) | ≤0.3 (最大66N) | |||||
振動 | (dB) | ≤0.3 (10 ~ 55Hz) | |||||
温度サイクル | (dB) | ≤0.3 (-40 ~ 75°C,21サイクル) | |||||
ファイバーMPOコネクタ 端面パラメータ
ポイント | ユニット | パラメータ | |
SM | MM | ||
X 曲線の半径 | (mm) | ミニ 2000 | |
Y 曲率半径 | (mm) | 5分後 | |
繊維の高さ | (nm) | 1000 ~ 3500 | |
全体的な光学高さ差 | (nm) | マックス: 500 | |
隣接する繊維の高さの差 | (nm) | マックス: 300 | |
X軸の角度 | (°) | -0.2 ~ 02 | |
Y軸の角度 | (°) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 | -0.2 ~ 02 |
光ファイバーの圧縮 | (nm) | N/A | -100 ~ 200 |
MTP ハードネッド・ケーブル・ファナウト注文情報
ポイント | ユニット | パラメータ |
1 接続器型 1# | - そうだ | MPO-女性*, MPO-男性 |
2 エンドフェイス 1# | - そうだ | PC, APC について |
3 繊維数 | - そうだ | 2, 4, 8, 12 & 24 MT 繊維 |
4コネクタタイプ2# | - そうだ | MPO-女性*, MPO-男性, FC, SC, ST, MU, LC, E2000 |
5 エンドフェイス 2# | - そうだ | PC,UPC,APC について |
6 ファイバーモード | - そうだ | SM ((OS1, OS2 ), MM ((OM1, OM2, OM3, OM4)) |
7 ケーブル外径 | (mm) | Φ2, Φ3, Φ4 |
8 長さ | (M) | L=1 2 3 4... わかった |
9 豚尾 の 長さ | (M) | L1=0.5 0.6 1です0 |
10 ケーブルタイプ | - そうだ | RJ:ジャケットリボンケーブル RB:裸のリボンケーブル |
※ 女性MPOコネクターの場合は,女性を注文情報にコミットすることができます.
関連製品
リアル 画像
ビデオ
ビデオ
ビデオ
|
|
| MOQ: | 100個 |
| 価格: | 0.2USD-100USD |
| 標準梱包: | 1 箱の PC 箱、200 PC/カートン箱 |
| Delivery period: | 7 日後のお支払い |
| 支払方法: | ウェスタンユニオン,T/T |
| 供給能力: | 毎月10,000個 |
高密度MTPMPOケーブル - LC 12コアハイドラケーブル組立 ガイドピンを持つ男性コネクタ MTP MPOケーブルパッチコード
MPO to SM/MM Fan-out/Breakout ハーネスケーブル組は主に10G/40G/100G,LC ハーネスケーブルには0.9mmのブランチケーブルが使用されます.LC側では,uniboot/シングルブートデュプレックス LCまたはダブルブートデュプレックス LCコネクタを採用できます.. ハーネスMPOケーブルはA型とB型の両方をサポートします. 異なる長さがあります.
MPO Cable-LC 12コアハイドラケーブルは,40G QSFP+,10G SFP,400G OSFP QSFP 光学接続および高密度のデータセンターアプリケーションに最適化されています
この選択は,高速エスネットおよびファイバーチャネルアプリケーション (OM3,OM4およびOS1/OS2ファイバー) およびレガシーマルチモードファイバー (OM1またはOM2) のアプリケーションをサポートします.
MPO 男性 (ガイドピン付き) 0.9mmケーブルを単繊維接続器に組み立てた.
選択可能な単一ファイバーコネクタインターフェイスのすべてのタイプ (SC,LC,E2000,MTRJなど)
MTP から LC 突破ケーブル適用する
MPOファイバーカセットモジュールの内部に設置する
MTP MPO ファイバー ブレイクアウトケーブル 光学特性
ポイント | ユニット | パラメータ | |||||
コネクタ | - そうだ | SM規格 | SM エリート低 | MM標準 | MM エリート低 | ||
IL | 典型的な | (dB) | 0.35 | 0.20 | 0.35 | 0.20 | |
マキシムン | (dB) | 0.75 | 0.35 | 0.60 | 0.35 | ||
RL | (dB) | APC (8アングルポーリング) については ≥60 | PC について ≥20 | ||||
(dB) | PC について ≥50 | - そうだ | |||||
女性/男性 | (dB) | 男性:ピン付き 女性:ピンなし | |||||
張力強度 | (dB) | ≤0.3 (最大66N) | |||||
振動 | (dB) | ≤0.3 (10 ~ 55Hz) | |||||
温度サイクル | (dB) | ≤0.3 (-40 ~ 75°C,21サイクル) | |||||
ファイバーMPOコネクタ 端面パラメータ
ポイント | ユニット | パラメータ | |
SM | MM | ||
X 曲線の半径 | (mm) | ミニ 2000 | |
Y 曲率半径 | (mm) | 5分後 | |
繊維の高さ | (nm) | 1000 ~ 3500 | |
全体的な光学高さ差 | (nm) | マックス: 500 | |
隣接する繊維の高さの差 | (nm) | マックス: 300 | |
X軸の角度 | (°) | -0.2 ~ 02 | |
Y軸の角度 | (°) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 | -0.2 ~ 02 |
光ファイバーの圧縮 | (nm) | N/A | -100 ~ 200 |
MTP ハードネッド・ケーブル・ファナウト注文情報
ポイント | ユニット | パラメータ |
1 接続器型 1# | - そうだ | MPO-女性*, MPO-男性 |
2 エンドフェイス 1# | - そうだ | PC, APC について |
3 繊維数 | - そうだ | 2, 4, 8, 12 & 24 MT 繊維 |
4コネクタタイプ2# | - そうだ | MPO-女性*, MPO-男性, FC, SC, ST, MU, LC, E2000 |
5 エンドフェイス 2# | - そうだ | PC,UPC,APC について |
6 ファイバーモード | - そうだ | SM ((OS1, OS2 ), MM ((OM1, OM2, OM3, OM4)) |
7 ケーブル外径 | (mm) | Φ2, Φ3, Φ4 |
8 長さ | (M) | L=1 2 3 4... わかった |
9 豚尾 の 長さ | (M) | L1=0.5 0.6 1です0 |
10 ケーブルタイプ | - そうだ | RJ:ジャケットリボンケーブル RB:裸のリボンケーブル |
※ 女性MPOコネクターの場合は,女性を注文情報にコミットすることができます.
