| ブランド名: | YINGDA |
| モデル番号: | MPOF-MPOF-12F-OM4-3010 |
| MOQ: | 100個 |
| 価格: | 0.2USD-100USD |
| 配達時間: | 7 日後のお支払い |

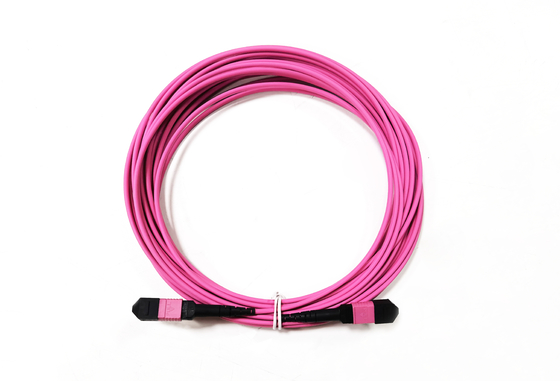

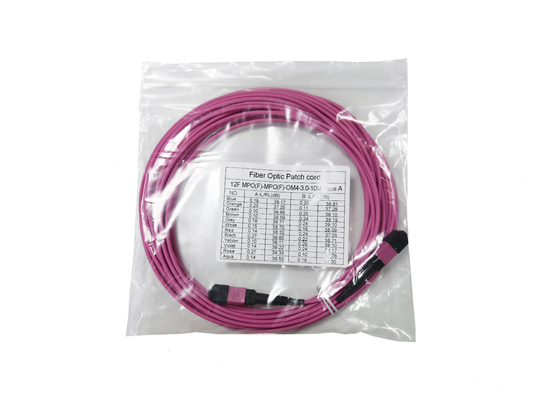

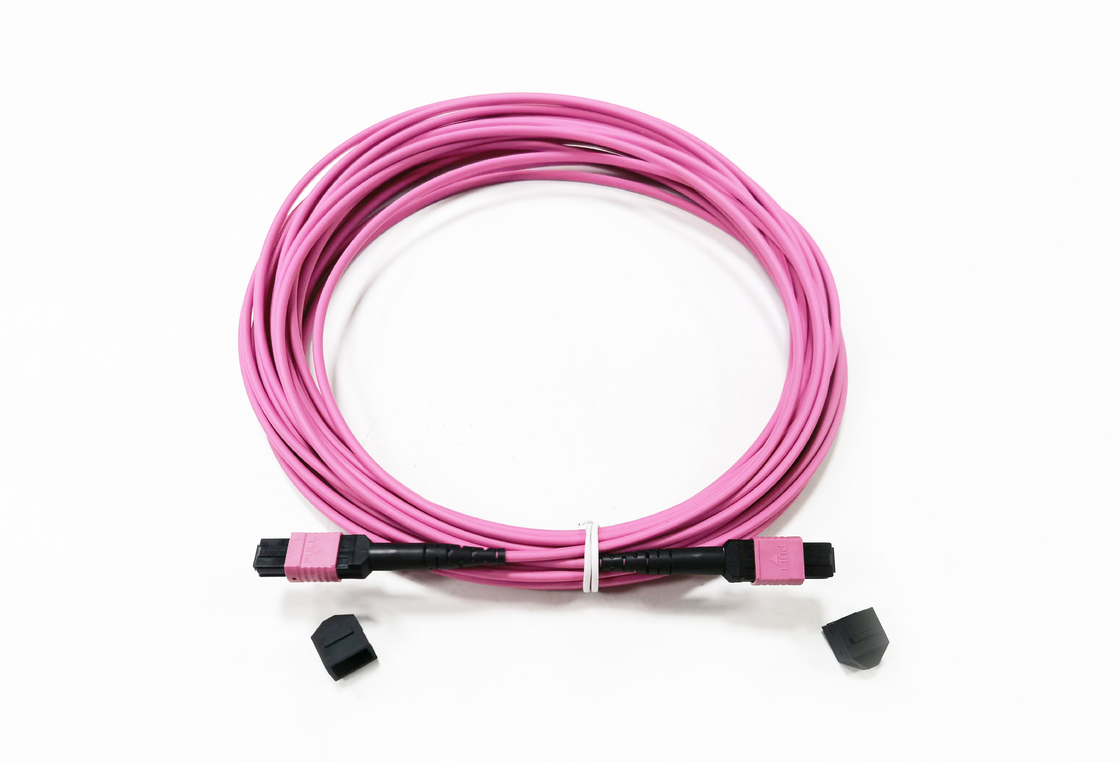

12 ファイバーMPO 女性コネクタ パッチコード OM4 50/125um エリート損失 0.35dB 紫色極性A
MPO/MTP光ファイバーパッチケーブルは,マルチコア光ファイバーケーブルと対応する4/8/12/24コア高密度MPOMTPコネクタで構成される.コネクタはガイドピンを持つ女性または男性である.4-144コアからのケーブルG652D G657A G657A2を含むシングルモードファイバー, 62.5/125umを含むマルチモードファイバー,10G OM2/OM3/OM4またはBENDING INSENSITIVE 10Gマルチモードケーブル.
12 ファイバーMPOパッチコードの特徴
MPO/MTPケーブルソリューションの仕様
|
繊維の種類 |
シングルメドー (APCポーリング) |
マルチモード (PCフラットポーリング) |
||
|
パラメータ |
スタンダード |
低損失 |
スタンダード |
低損失 |
|
マックス 挿入損失 |
<0.7dB |
<0.35dB |
<0.7dB |
<0.35dB |
|
収益損失 |
>60dB |
ゼロ |
||
|
耐久性 |
500匹の交尾 |
|||
|
動作温度 |
-40°C~+85°C |
|||
|
試験波長 |
1310nm |
850nm |
||
外見と他の特徴:
繊維ケーブルの色:繊維タイプ,磨きタイプ,および/またはコネクタグレードを区別するために色でコードされたハウジング.
光ファイバーパッチケーブルのタイプ:12色のバンドルケーブル,丸いケーブル,円形ケーブル,裸のリボンで利用可能で,MPO/MTPアプリケーションシナリオに適しています.
LSZH オプティックパッチコード:火事が発生した場合 煙や有毒な排出量を大幅に削減し 安全性を高めることができます
光ファイバーパッチケーブル長さ:異なる設置ニーズを満たすために 1 メートルから 50 メートルまでの長さを提供します
12Fiber MTPパッチコードの適用
MPOコネクタの極度設定
MPOコネクタには,光信号の経路を変更できる2つの特性があります.
まず,MPOコネクタは,一定の位置に固定されたファイバーグループを保持します.
2つ目は,パッチコードを 2つの方向で構築するために使用できます.
キーアップ/キーアップ,キーアップ/キーダウン
キーアップ/キーダウン構造
パッチコードがキーアップ/キーダウン配置で構築されたとき,ファイバーの配置
両方のコネクタの垂直軸は同一である (繊維配列は反射されない).
接続 B では,この線が左側に位置します.
信号入力は,接続器Aの左側にある
接続器Bの左側で出力されます
キーアップ/キーダウン パッチコードは垂直軸を反映しない
ファイバーパッチケーブルの適用シナリオ:
ビデオ
ビデオ
|
