| ブランド名: | YINGDA |
| モデル番号: | 1X4 1:4 1*4 スプリッター |
| MOQ: | 100個 |
| 価格: | 1.1USD-4.58USD |
| 配達時間: | 支払の後の5-8days |
| 支払条件: | T/T,ウェスタン・ユニオン,マネー・グラム |

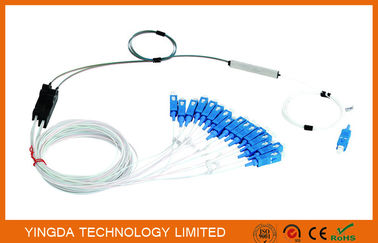

光ファイバースプリッターチューブ PLC SC/UPC 1x4 シングルモードスプリッター LSZH G657A1PLC スプリッタ SC コネクタ
特徴
コーニング繊維
二方向,コンパクトサイズ
低挿入損失,低PDL,高い信頼性
高回帰損失と良質な再現性
波長範囲が広い
優れたチャンネル間均一性
Telcordia GR-1221-Core コンパイル
1x2 から 1x64 の構成
申請
LAN,WAN,地下鉄ネットワーク
FTTHプロジェクト&FTTX展開
CATVシステム
GPON,EPON
光ファイバー試験装置
データベース 送信 ブロードバンドネットワーク
PLCスプリッタの技術仕様光ファイバーコネクタs
1xN スプリッタ
| ポイント | 1×2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 |
| 繊維の種類 | G.657A | ||||||
| 作業波長 | 1260nm~1650nm | ||||||
| 標準挿入損失 (dB) | ≤42 | ≤76 | ≤107 | ≤140 | ≤172 | ≤208 | ≤240 |
| Pグレードの挿入損失 (dB) | ≤40 | ≤74 | ≤105 | ≤138 | ≤170 | ≤204 | ≤237 |
| 均一性 (dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤10 | ≤15 | ≤20 | ≤20 |
| PDL (dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
| 波長依存損失 (dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤10 | ≤15 | ≤20 | ≤20 |
| リターン損失 (dB) | ≥50 | ||||||
| ディレクティブ (dB) | ≥55 | ||||||
| 動作テンプ 変化 | -40°C~+85°C | ||||||
| 注:上記パラメータは,コネクタを搭載したスプリッター用です.コネクタを搭載していない場合,挿入損失は0.2dB減少します. | |||||||
2xN スプリッタ
| ポイント | 2x2 | 2x4 | 2×8 | 2x16 | 2x32 | 2x64 | 2x128 |
| 繊維の種類 | G.657A | ||||||
| 作業波長 | 1260nm~1650nm | ||||||
| 標準挿入損失 (dB) | ≤44 | ≤80 | ≤110 | ≤146 | ≤178 | ≤210 | ≤244 |
| Pグレードの挿入損失 (dB) | ≤42 | ≤77 | ≤108 | ≤141 | ≤174 | ≤207 | ≤240 |
| 均一性 (dB) | ≤0.8 | ≤10 | ≤12 | ≤15 | ≤18 | ≤20 | ≤30 |
| PDL (dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
| 波長依存損失 (dB) | ≤0.8 | ≤10 | ≤12 | ≤15 | ≤18 | ≤20 | ≤30 |
| リターン損失 (dB) | ≥50 | ||||||
| ディレクティブ (dB) | ≥55 | ||||||
| 動作テンプ 変化 | -40°C~+85°C | ||||||
| 注:上記パラメータは,コネクタを搭載したスプリッター用です.コネクタを搭載していない場合,挿入損失は0.2dB減少します. | |||||||
カプセルサイズ
| ポイント | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| 長さ*幅*高さ (mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| ポイント | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| 長さ*幅*高さ (mm) | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 | 100×20×6 | 100×40×6 |
注文情報
港 |
繊維 | 入力 豚尾 | 入力コネクタ | 入力 豚尾 長さ |
生産量 豚尾 | 生産量 コネクタ |
アウトプットPigtail 長さ |
|
| PLC | この式は, この式は, この式は, この数字は, 132=1x32 この式は, 128=1x128 と同じです この式は, この式は, この数値は, この2つの2x32は この数値は, |
1=G657A 2=G652D SP=特別 |
1=250um 毛糸 2=900um 狭い 3=900um 緩いチューブ 4=2.0mm ケーブル 5=3.0mm ケーブル SP=特別 |
NE=ない SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP=特別 |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP=特別 |
1=250um 毛糸 2=900um 狭い 3=900um 緩いチューブ 4=2.0mm ケーブル 5=3.0mm ケーブル SP=特別 |
NE=ない SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP=特別 |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP=特別 |
ファイバーPLCワークショップ:
利点 について光ファイバー分割機
1高強度ステンレス鋼を採用し,塩噴霧試験に合格
2. フェルルールのコアは0.2mm未満です
3.100%新しい原材料を採用,ROHS準拠
4低挿入損失
5低PDL コンパクトデザイン
6良質なチャンネル対チャンネル均一性
7幅広い動作波長: 1260nm から 1650nm
8広範囲の動作温度: -40°Cから85°C
よくある質問
Q: 取引会社ですか? それとも製造会社ですか?
A: 私たちはオリジナルのメーカーです. OEM/ODM ビジネスをすることができます. 私たちの会社は主に光ファイバーボックスを生産します.
Q: 配達時間はどれくらいですか?
A: その通りグループ購入の配達時間:30~60日;一般配達時間:20日
Q: あなたの支払い条件は?
A: その通りT/T 30% 預金として,そして 70% 配送前に.
Q: 保証は何ですか?
A: その通り無料の保証は,入荷日から1年です. 無料の保証期間中に当社の製品に何らかの欠陥がある場合は,それを修理し,欠陥組成を無料で変更します.
