| MOQ: | 100 PC |
| 価格: | 1.1USD-4.58USD |
| 標準梱包: | 1pc/箱、80pcs/carton箱 |
| 配達期間: | 支払の後の5-8days |
| 支払方法: | ウェスタン・ユニオン、T/T、MoneyGram |
| 供給能力: | 1ヶ月あたりの10,000 PC |

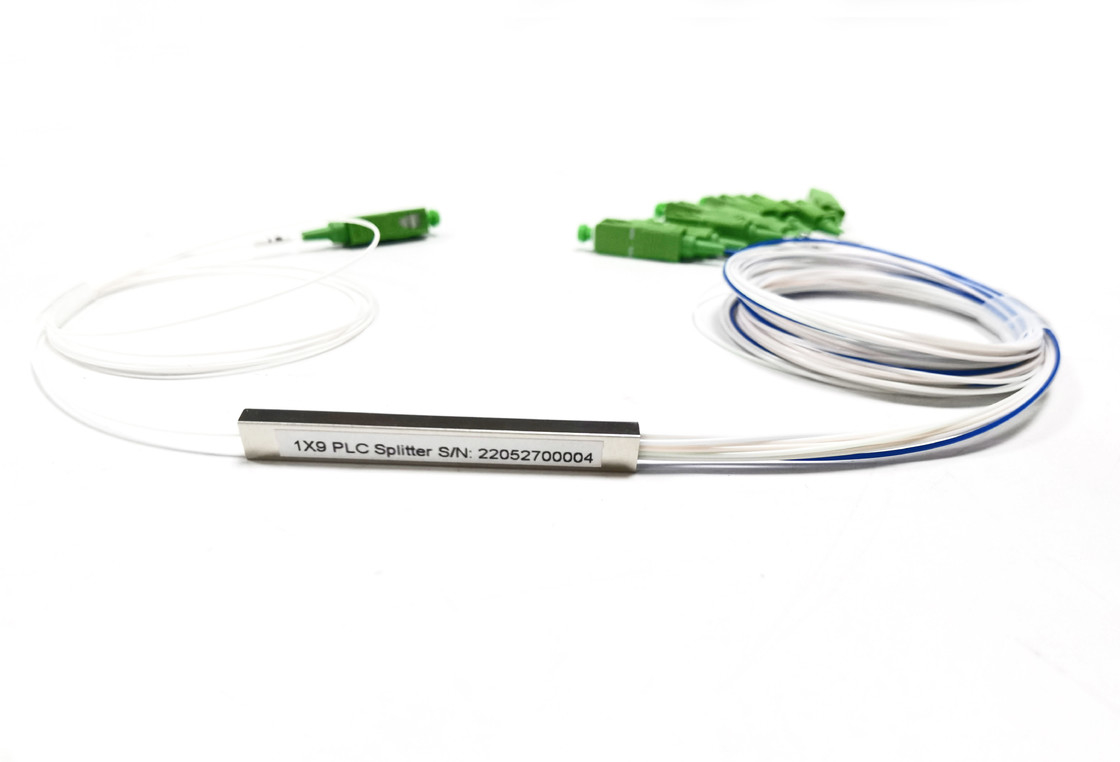

1:9 1x9 70/30 不均衡光ファイバー PLC スプリッター シングルモード SC APC G657A1 1メートル
Planar lightwave circuit (PLC) splitter is a type of optical power management device that is fabricated using silica optical waveguide technology to distribute optical signals from Central Office (CO) to multiple premise locationsYingdaのフルアレンジPLCスプリッターは,小さいサイズ,高い信頼性,幅広い動作波長範囲,良質なチャンネル対チャンネル均一性を備えています.
光ファイバー分割器の特徴
• 挿入損失が少なく,返却損失が高く
• PDL自動スクリーニングシステム (PDLが非常に低い)
• 高低温サイクル試験
• 配送前100%検査
■ FTTHケーブルソリューションは設計可能
1x9 スプリッタ仕様
| 分割比率 (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| 動作波長 (nm) | 1260年から1650年 | ||||
| 繊維の種類 | G657A またはカスタマイズ | ||||
| ILmax ((dB) | チャンネル1 | 1.6 | 1.8 | 2.1 | 2.7 |
| チャンネル2〜9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| 単数 (dB) | チャンネル2〜9 | 1.8 | 1.8 | 1.8 | 1.8 |
| リターン損失 (dB) | ≥55 | ||||
| 指示性 (dB) | ≥55 | ||||
| PDL (最大) | 0.3 | 0.3 | 0.3 | 0.3 | |
| 均一性 (最大) | 0.8 | 0.8 | 0.8 | 0.8 | |
| 波長による損失 (dB) | ≤0.3 | ||||
| TDL (最大) | 0.5 | ||||
| 動作温度 | -40 ~ +85 | ||||
| 保存温度 | -40 ~ +85 | ||||
| 尺寸 (mm) / LXWXH | 毛糸 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 |
| 900um | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | |
| ABSボックス | 120×80×18 | 120×80×18 | 120×80×18 | 120×80×18 | |
注記:
1接続器なしで指定
2接続を含む追加の0.2dB損失を追加します
光学スプリッターの出力は70/30 80/20 60/40 または85/15% 4タイプに分けることができます. スプリット配分を区別するために,マークするために青のような異なる色を使用します.この特殊チップ 1x9は,不均衡の分割比を保証する特殊要件と柔軟な光学アプリケーションを満たすことができ,5G FTTRネットワークで広く使用されています.
1x9の不均衡スプリッタは 1x8のスプリッタと同じ鋼管60*7*4mmを使用します 入力1,出力9=4*2+1pcsのファイバー配列です
繊維の色はカラフルで,ローズ・チューブ900umは青,オレンジ,緑,茶色,灰色,白,赤,黒など,区別する番号マークでカスタマイズすることができます.
SC FC LC ST のようなあらゆる種類の光学コネクタが使用できます.
ポーランドの方法:UPC,APC
入力出力ピグテールの長さ:0.5メートル,1メートル,1.5メートル,など
適用する
1:9 オプティカル・スプリッタ・ブロックレスタイプのみを購入する場合は,試験報告付きのブリスターボックスに梱包します. 管,コネクタまたはケーブルは,良い保護でブリスターボックスに固定されます.
コンネクタで前もって完成し,光学ナップボックスまたは配送ボックスに組み立てることは,配送前に工場で受け入れられます.
ビデオ
ビデオ
|
|
| MOQ: | 100 PC |
| 価格: | 1.1USD-4.58USD |
| 標準梱包: | 1pc/箱、80pcs/carton箱 |
| 配達期間: | 支払の後の5-8days |
| 支払方法: | ウェスタン・ユニオン、T/T、MoneyGram |
| 供給能力: | 1ヶ月あたりの10,000 PC |
1:9 1x9 70/30 不均衡光ファイバー PLC スプリッター シングルモード SC APC G657A1 1メートル
Planar lightwave circuit (PLC) splitter is a type of optical power management device that is fabricated using silica optical waveguide technology to distribute optical signals from Central Office (CO) to multiple premise locationsYingdaのフルアレンジPLCスプリッターは,小さいサイズ,高い信頼性,幅広い動作波長範囲,良質なチャンネル対チャンネル均一性を備えています.
光ファイバー分割器の特徴
• 挿入損失が少なく,返却損失が高く
• PDL自動スクリーニングシステム (PDLが非常に低い)
• 高低温サイクル試験
• 配送前100%検査
■ FTTHケーブルソリューションは設計可能
1x9 スプリッタ仕様
| 分割比率 (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| 動作波長 (nm) | 1260年から1650年 | ||||
| 繊維の種類 | G657A またはカスタマイズ | ||||
| ILmax ((dB) | チャンネル1 | 1.6 | 1.8 | 2.1 | 2.7 |
| チャンネル2〜9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| 単数 (dB) | チャンネル2〜9 | 1.8 | 1.8 | 1.8 | 1.8 |
| リターン損失 (dB) | ≥55 | ||||
| 指示性 (dB) | ≥55 | ||||
| PDL (最大) | 0.3 | 0.3 | 0.3 | 0.3 | |
| 均一性 (最大) | 0.8 | 0.8 | 0.8 | 0.8 | |
| 波長による損失 (dB) | ≤0.3 | ||||
| TDL (最大) | 0.5 | ||||
| 動作温度 | -40 ~ +85 | ||||
| 保存温度 | -40 ~ +85 | ||||
| 尺寸 (mm) / LXWXH | 毛糸 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 |
| 900um | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | |
| ABSボックス | 120×80×18 | 120×80×18 | 120×80×18 | 120×80×18 | |
注記:
1接続器なしで指定
2接続を含む追加の0.2dB損失を追加します
光学スプリッターの出力は70/30 80/20 60/40 または85/15% 4タイプに分けることができます. スプリット配分を区別するために,マークするために青のような異なる色を使用します.この特殊チップ 1x9は,不均衡の分割比を保証する特殊要件と柔軟な光学アプリケーションを満たすことができ,5G FTTRネットワークで広く使用されています.
1x9の不均衡スプリッタは 1x8のスプリッタと同じ鋼管60*7*4mmを使用します 入力1,出力9=4*2+1pcsのファイバー配列です
繊維の色はカラフルで,ローズ・チューブ900umは青,オレンジ,緑,茶色,灰色,白,赤,黒など,区別する番号マークでカスタマイズすることができます.
SC FC LC ST のようなあらゆる種類の光学コネクタが使用できます.
ポーランドの方法:UPC,APC
入力出力ピグテールの長さ:0.5メートル,1メートル,1.5メートル,など
適用する
1:9 オプティカル・スプリッタ・ブロックレスタイプのみを購入する場合は,試験報告付きのブリスターボックスに梱包します. 管,コネクタまたはケーブルは,良い保護でブリスターボックスに固定されます.
コンネクタで前もって完成し,光学ナップボックスまたは配送ボックスに組み立てることは,配送前に工場で受け入れられます.
