| ブランド名: | YINGDA |
| モデル番号: | 1:9 PLCのディバイダー |
| MOQ: | 100 PC |
| 価格: | 1.1USD-4.58USD |
| 配達時間: | 支払の後の5-8days |
| 支払条件: | ウェスタン・ユニオン、T/T、MoneyGram |
FTTR 1:9 1x9 70/30 不均衡の光ファイバーミニスプリッタ 鋼管 NAP 1X2+1X8 スプリッタ
1X9 光ファイバー PLC スプリッタの詳細
FTTH ネットワークの主要な構成要素の一つである.従来の1xN/2XN シリーズ分割器に加えて,ネットワークの変更に対するユーザーの要求に応じて,1x3 1x6 1x5 1x9 1x12 1x24 シングルモードとマルチモードのスプリッターへの需要は増加していますこの1×9スプリッターの前身は,FBT1×2融合不均衡スプリッタ (カップラー) と1×8PLCバランススプリッタです.反対に1x9スプリッターチップの大規模普及により,関連するネットワーク配線コストが大幅に削減されるが,フュージョンカップラーよりも長期的な優れた光学性能を確保する.
光ファイバー分割機 特徴
• 挿入損失が少なく,返却損失が高く
• PDL自動スクリーニングシステム (PDLが非常に低い)
• 高度な信頼性と安定性
• 接続器はB級まで
• 100% 3DテストはDaisiとSumixによって行われました
• 高低温サイクル試験
• 配送前100%検査
■ FTTHケーブルソリューションは設計可能
1x9 スプリッタ仕様
| 分割比率 (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| 動作波長 (nm) | 1260年から1650年 | ||||
| 繊維の種類 | G657A またはカスタマイズ | ||||
| ILmax ((dB) | チャンネル1 | 1.6 | 1.8 | 2.1 | 2.7 |
| チャンネル2〜9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| 単数 (dB) | チャンネル2〜9 | 1.8 | 1.8 | 1.8 | 1.8 |
| リターン損失 (dB) | ≥55 | ||||
| 指示性 (dB) | ≥55 | ||||
| PDL (最大) | 0.3 | 0.3 | 0.3 | 0.3 | |
| 均一性 (最大) | 0.8 | 0.8 | 0.8 | 0.8 | |
| 波長による損失 (dB) | ≤0.3 | ||||
| TDL (最大) | 0.5 | ||||
| 動作温度 | -40 ~ +85 | ||||
| 保存温度 | -40 ~ +85 | ||||
| 尺寸 (mm) / LXWXH | 毛糸 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 |
| 900um | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | |
| ABSボックス | 120×80×18 | 120×80×18 | 120×80×18 | 120×80×18 | |
注記:
1接続器なしで指定
2接続を含む追加の0.2dB損失を追加します
不均衡のあった光学分割器の速さ 詳細情報:

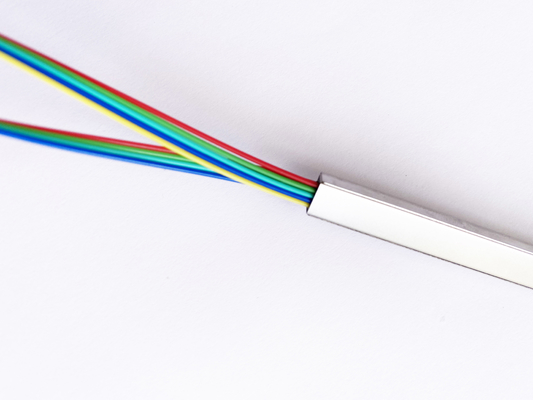

1x9の不均衡スプリッタは 1x8のスプリッタと同じ鋼管60*7*4mmを使用します 入力1,出力9=4*2+1pcsのファイバー配列です
繊維の色はカラフルで,ローズ・チューブ900umは青,オレンジ,緑,茶色,灰色,白,赤,黒など,区別する番号マークでカスタマイズすることができます.
分割比を区別するために,マークするために青のような異なる色を使用します,この特別なチップ 1x9 不均衡の分割比を保証する,等しくないタイプ,特殊要件と柔軟な光学アプリケーションを満たすことができる5G FTTR ネットワークで広く使用されています.
オプティカル・スプリッター出力は70/30 80/20 60/40 85/15% 4タイプに分けられる.

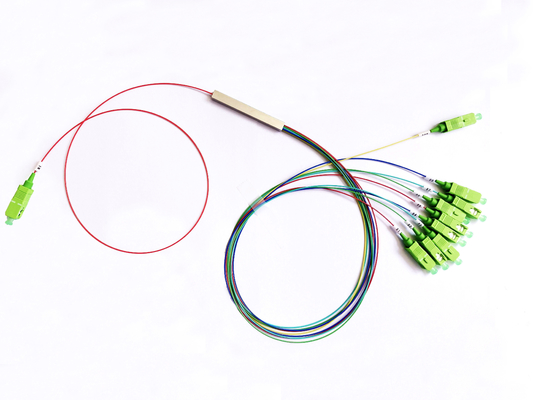

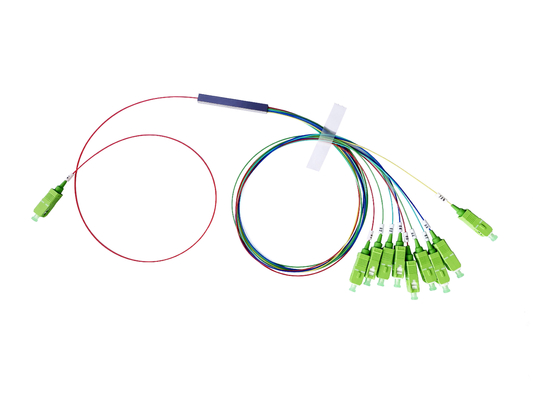

SC FC LC ST のようなあらゆるタイプの光学コネクタが使用できます.ポーランド方法:UPC,APC.
入力出力ピグテールの長さ:0.5メートル,1メートル,1.5メートル,など
GPON スプリッタ アプリケーション
1:9 オプティカル・スプリッタ・ブロックレスタイプのみを購入する場合は,試験報告付きのブリスターボックスに梱包します. 管,コネクタまたはケーブルは,良い保護でブリスターボックスに固定されます.
コンネクタで前もって完成し,光学ナップボックスまたは配送ボックスに組み立てることは,配送前に工場で受け入れられます.
CTOファイバーボックスで頻繁に作業する
ファイバーボックス CTO 10コア ファイバーボックス CTO 12コア
ビデオ
ビデオ
|
