ABSインライン繊維光学のスプライスの閉鎖144は2Outが空気のマンホールのエンクロージャを埋めた2Inの芯を取る
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x材料 | ABSインライン閉鎖 | 次元 | 470x180x125 mm |
---|---|---|---|
最大キャパシティ | 144の中心の単一の繊維光学箱 | ケーブルの港 | 2inの2outスプライスの閉鎖 |
ケーブルの直径 | 最高。φ22mm | 皿の量 | 6pcs 24中心は皿を接続する |
純重量 | 2.5kg | 働く温度 | -40℃への+70℃ |
適用 | 、空気の屋外IP68埋められる管地下 | ||
ハイライト | ABSインライン繊維光学のスプライスの閉鎖,2Inの2Out繊維光学のスプライスの閉鎖,埋められた空気の繊維光学のスプライスの閉鎖 |

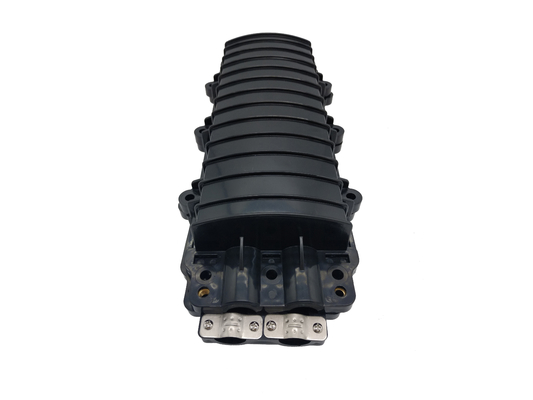

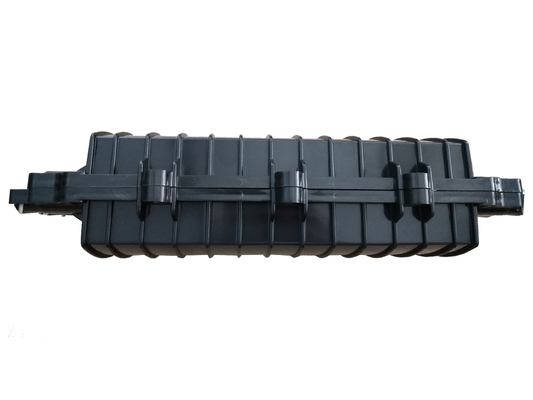

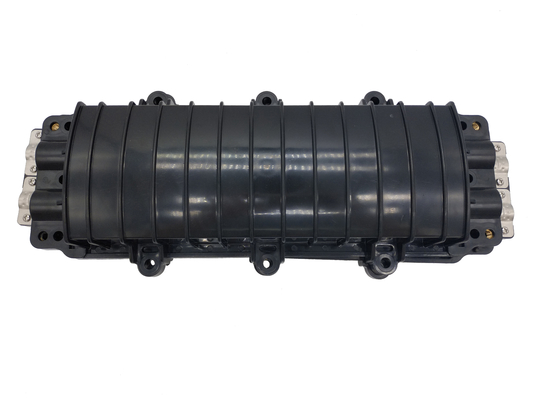

144 2Inの2Outインライン横の繊維光学のスプライスの閉鎖の埋めた空気のマンホールのエンクロージャを芯を取る
このプロダクトはφ22mm内の異なった構造が付いているさまざまなモデル光ケーブルのために適して間接費/アンテナ、パイプライン、直接埋葬およびよく置くことの直接および分岐、それはすべてのプラスチック ローカル電話ケーブルの関係のためにまた適している。
繊維光学のスプライスのエンクロージャの特徴
- プロダクトのすべてのパフォーマンス インジケータは国民YD/t814-2004標準の条件を満たす
- 外箱は輸入された高力設計のプラスチック(ABS)から成り、高圧射出成形のためのanti-aging代理店と加えた。アークは楕円形、軽量、高い機械強さ、強い耐食性、電光抵抗、長い耐用年数、等を形づけた。
- 箱ボディの外の金属の部品そして締める物はステンレス鋼、便利からさまざまな環境で再使用するために成っている。
- 外箱およびケーブルの入口は自己接着(非加硫させた)ゴム製 ストリップ、信頼できる密封の性能および繰り返し開き、使用され、維持されること容易と密封される
- ケーブル リング(Oリング) (φ 12.5mm、φ 17mm、φ 20mm)の独特な3typesはユーザーが柔軟に光ケーブルの実際の外の直径に従って選ぶことを可能にし効果的に共同箱のケーブルの入口のシーリングの信頼性そして実行可能性を高める。

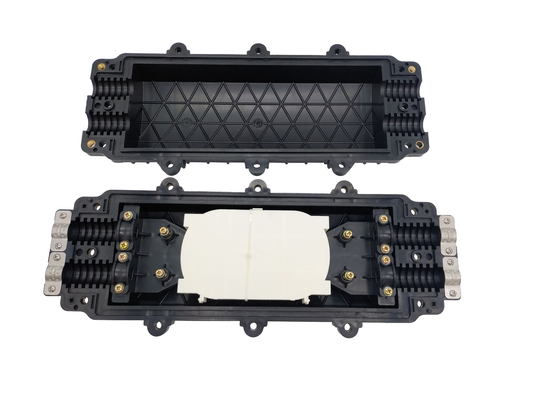

- 箱の重ねられた構造繊維のスプライスの皿および独立した絶縁の基づいている装置容量構成および繊維の拡張するためおよび基づいていること適用範囲が広く、便利安全。
- 独特な二次光ケーブルの固定装置は光ケーブルの取付けをよりしっかりした、便利にさせる。
繊維光学箱の指定
モデル | GJS (04) 3Y |
次元(L*W*H) | 465*180*120mm |
最大キャパシティ | 144cores bunchy繊維 |
各皿の容量 | 24cores |
皿の最高qty | 6pcs |
ケーブルの港 | 2in 2 |
ケーブルの直径 | φ22mm |
純重量 | 2.5kg |
材料 | ABS |
光ファイバーの湾曲の半径 | ≥ 40mm |
光ファイバーの付加的な損失 | ≤ 0.01dB |
予約光ファイバーの長さ | ≥ 1.6m |
温度較差 | - 40 ℃ | + 70 ℃ |
側面圧力抵抗 | ≥ 2000N/10cm |
耐衝撃性 | ≥ 20n m |
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
繊維光学のスプライスの閉鎖の標準的な付属品
主体 | 1set |
スプライスの皿 | 1-6pcs (要求に応じて形成した) |
熱収縮の保護管 | 1-12bags (要求に応じて形成される) (熱収縮の保護管、数印、ナイロン タイ、砂のペーパー、等を含みなさい) |
ステンレス鋼のパッケージ | 1bag (M5*30ボルトおよびナット2sets、2個のホック、Φ 8の平らなパッド、× 12部分のM8の12 35のステンレス鋼のボルト、部品を押す8部分M5の× 20のステンレス鋼のボルト、4piecesステンレス鋼 ケーブル1piece六角形のレンチ) |
プラスチック付属のパッケージ | 1bag (を含む2つのプラグ、Φ 12.5のΦ 17ケーブル リングの各8pieces |
自己接着テープ | 1roll |
密封剤(詰まるストリップ+ロール パッキング) | 1箱それぞれ |
操作の繊維光学のスプライス箱の急所
- 光ケーブル、光ケーブルを離れた皮に選び、外の外装、内部外装および緩い管を突き通り、ケーブルのオイルの満ちるのりをきれいにし、取除くこと適したケーブル リングを光ケーブルの外の直径に取除きそして1.1を残しなさい| 1.6mの光ファイバーの長さおよび30 | 50mmの鋼鉄中心。
- ケーブル固定金具を修理し、光ケーブルを修理し、そして鋼鉄中心を増強するために光ケーブルを修理しなさい。直径が10mmよりより少しなら直径に固定の前に12mmに達させる、光ケーブルの固定一部分は自己接着ゴム製 テープによって傷つく。
- 光ファイバーは溶接ディスクおよび熱に導入される-縮みやすい管および熱溶ける管は接続されるべき光ファイバーのどれでもでスリーブを付けられる。光ファイバーの後で溶接されたり、脱熱器および熱溶ける管を動かし、光ファイバーの保護管の中心の光ファイバーの核融合点を作るために心棒を補強するステンレス鋼(か水晶に)置く。1つに光ファイバーおよび保護管を溶かすために保護管を適切に熱すれば保護された光ファイバーの接合箇所は繊維の溝に締め金で止められる(光ファイバーの24の中心は各々の溶接ディスクで配ることができる)
- 残りの光ファイバーを光ファイバーの溶接ディスクで均等に置き、ナイロン タイが付いているコイル状の光ファイバーを一直線に並べ、そして置きなさい。越えるのに底から溶接ディスクが一般に使用されている。結局光ファイバーは接続され、溶接ディスクの最上層をカバーし、そして固定する。
- 技術設計の条件に従ってグラウンド ワイヤーを見つけ、使用しなさい。
- 光ケーブルをコネクター箱の貝のケーブルの入口の対応する位置のまわりで包み、コネクター箱の貝の端の両側でシール溝の密封のストリップにパッドを入れ、2個の貝を閉め、そしてステンレス鋼のボルトを絞りなさい。ボルトの圧力はすべてのボルトがきつく締められるまで対称および均一である。
- 置くことのための置く条件、自己に従ってハンガーを修理するため見つけ。
