48 Cores FTTH Drop Cable IP68 Mechanical Fiber Optic Joint Enclosure Dome Splitter 1x32

48の中心FTTHはドロップ・ケーブルIP68の機械繊維光学の共同エンクロージャのドームのディバイダー1x32を

  • ハイライト

    IP65繊維光学の共同エンクロージャ

    ,

    IP65繊維光学のドームの閉鎖

    ,

    機械シールの繊維光学の共同エンクロージャ

  • ドーム/縦
  • 最大キャパシティ
    48の中心単一繊維
  • ケーブルの港
    1つの中間のsapn (切られていない港) + 4つの円形の港
  • ケーブルの直径
    Φ7mm~Φ18 mm
  • 材料
    PPボディ+ ABS皿
  • スプライスの皿qty
    max.6 PC
  • 次元
    φ230*445 mm
  • 重量
    3.5キログラム
  • 密封方法
    機械シール
  • 防水クラス
    IP65
  • 適用
    空気の、棒の台紙、壁の埋められる台紙、管等
  • ディバイダーqty
    1x32、1x16、1x8、1x4、1x2小型ディバイダーか2xNシリーズ
  • 起源の場所
    中国
  • ブランド名
    YINGDA
  • 証明
    ISO,SGS
  • モデル番号
    GJS-M5-JFT
  • 最小注文数量
    100 PCS
  • 価格
    Negotiable
  • パッケージの詳細
    1pc/箱は、4 PC箱をカートンに入れる
  • 受渡し時間
    支払の後の5-15days
  • 支払条件
    T/Tかウェスタン・ユニオン、L/C
  • 供給の能力
    1ヶ月あたりの50,000pcs

48の中心FTTHはドロップ・ケーブルIP68の機械繊維光学の共同エンクロージャのドームのディバイダー1x32を

48の中心FTTHはドロップ・ケーブルIP68の機械繊維光学の共同エンクロージャのドームのディバイダー1x32 1x16 1x8を



切られていない1x16 PLCのディバイダー48の中心の融合の接合箇所の閉鎖の繊維光学のドームの機械シールFOSC





GJS-M5-JFTの光ファイバーのスプライスの閉鎖は光ファイバー伝達の間にダイレクト接続のために使用される、で4つの円形ケーブルの入口の穴および1つの楕円ケーブルの入口の穴を共同関係の保護に、与えるドームのタイプ エンクロージャ;それは機械シールを採用する;それは間接費、棒の土台、壁の土台および埋められた取付けに使用することができる;よいシーリング性能、簡単な取付けおよび広い適用範囲。



指定

モデル GJS-M5-JFT
次元 Φ230*445mm
ケーブルのentry&exit 1oval (または中間のスパン) + 4円形
ケーブルの直径 Φ7-18 mm
スプライスの皿容量 単心24
最高。皿qty 6pcs
最高。スプライスqty 144cores (単一繊維)
最高。比率を裂きなさい 1:16 (2pcs)、1:32 (1pc)、
密封方法 通された機械シール、シリコーン ゴム
光ファイバーの湾曲の半径 ≥ 40mm
光学ディスクの付加的な損失 ≤ 0.01dB
温度較差 - 20 ° C | + 60 ° C
側面圧力抵抗 ≥ 2000N/10cm
耐衝撃性 ≥ 20n。M
保護等級 IP65



特徴

  • プロダクトのすべての性能の索引は国民YD/T 814.1のコネクター箱の標準の条件を満たす。
  • 5pcsケーブルの港:φ 7の光ケーブルにアクセスできる1楕円形の港および4roundは- φ 18、切られていない機能利用できる
  • 外箱ボディはanti-aging代理店が付いている高力設計のプラスチックそして高圧射出成形から成っている。それに軽量、高い機械強さ、強い耐食性、電光抵抗および長い耐用年数の特徴がある。

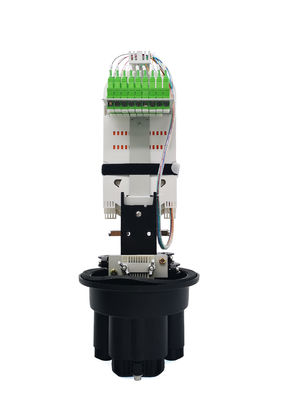

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------48の中心FTTHはドロップ・ケーブルIP68の機械繊維光学の共同エンクロージャのドームのディバイダー1x32を 0

  • 箱の装置を基づかせているsuperposed構造繊維の融合の皿および独立した絶縁材は基づいている適用範囲が広く、便利安全繊維の中心数構成、拡張およびケーブルをさせる。
  • 箱の中のそしての外の金属の部品そして締める物はさまざまな環境で使用することができるステンレス鋼から成っている。

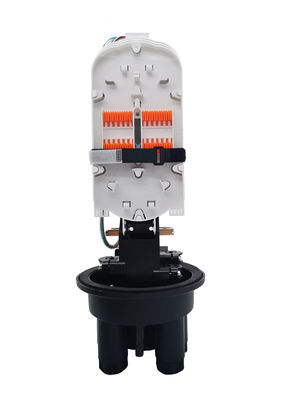

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------48の中心FTTHはドロップ・ケーブルIP68の機械繊維光学の共同エンクロージャのドームのディバイダー1x32を 1

  • 48coresはディバイダーのための3pcs皿、1つ、および融合のための2つに荷を積む。各皿は融合24cores単一繊維を接続できる。透明なカバー、大きい誘導区域および適度な曲げ半径の皿が付いているあらゆる皿はねじが付いている金属のアダプター ブラケットで固定する。ディバイダーの管は皿で固定できる。

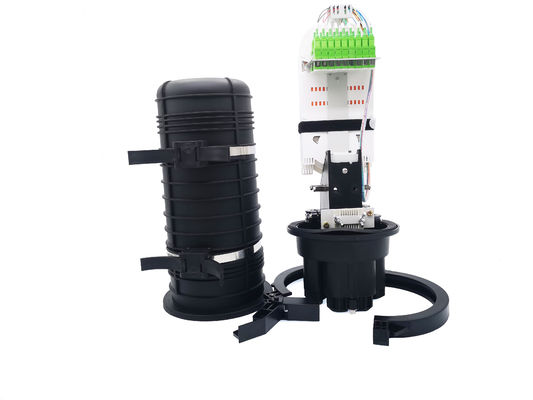

48の中心FTTHはドロップ・ケーブルIP68の機械繊維光学の共同エンクロージャのドームのディバイダー1x32を 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

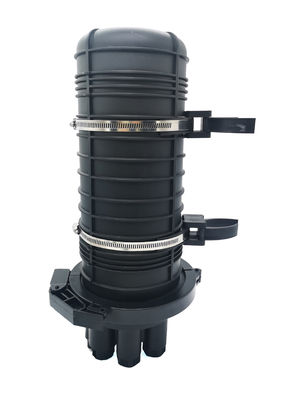

48の中心FTTHはドロップ・ケーブルIP68の機械繊維光学の共同エンクロージャのドームのディバイダー1x32を 3

  • 1x16のためのアダプター版は下の映像、それのよう固定するために螺線形の管またはnyトンのタイとの1x16または2x16のための最高18SCアダプターを、握ることができるである場合もある。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------

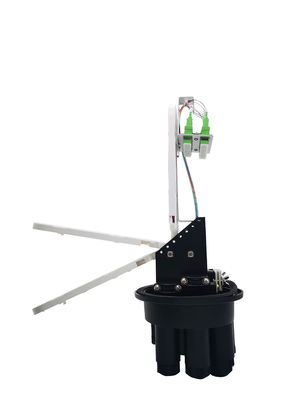

48の中心FTTHはドロップ・ケーブルIP68の機械繊維光学の共同エンクロージャのドームのディバイダー1x32を 4

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



標準的な付属品:

ケーブルの港のための棒の台紙のキット、プラスチック レンチ、内部の六角形のレンチ、ゴム製 シーリングおよびキット、熱収縮の保護袖、数印、ナイロン タイ、等。

48の中心FTTHはドロップ・ケーブルIP68の機械繊維光学の共同エンクロージャのドームのディバイダー1x32を 5

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

繊維光学の共同エンクロージャのインストール プロセス



光ケーブルは基盤の光ケーブルの財務管理から入る。

ケーブルのホールダーがケーブルを締めるのに使用され鋼鉄中心は補強された中心のコラムに突き通り、堅く押した。



1. 楕円形の穴が付いている光ケーブルの取付け:

ゴム パッド、プラスチック ブロックを取れば次に楕円の穴のプラスチック プラグ、ゴム パッドを通した光ケーブルのパス、およびプラスチック ブロックのバックルは、最終的にプラスチック プラグを加えたり、ボルトをきつく締め、光ケーブルの入口のシーリングを完了するために基盤を締めるのにレンチを使用する。



2. 4round光ケーブルの取付け:

小さいケーブルの入口の穴のプラスチック ナットを離れたねじは、φ 27の密封剤のプラグを取り、次図で示されている順序に従って付属品を取付けそして組のケーブルの入口を密封するためにプラスチック ナットをきつく締めるのに最終的にレンチを使用する。



3. 光学分裂:予約巻上げのための融合の皿に除去された光ケーブルを持って来なさい、融合はピグテール端および融合スロットの端をケーブルの端、アダプターの入口にピグテールのコネクターを、PLCのディバイダーの入力をアダプターの出口に挿入するために挿入する、ディバイダーの出力はアダプターの入力端に挿入され、光ケーブルはアダプターの出口で最終的に導かれる。



4. 直接融合:予約巻上げ、そして融合のための融合の皿にバット ケーブルを融合スロットの2つの端導入しなさい。



--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

適用:、管埋められる、diretアンテナ、テレコミュニケーション、可動装置、CATV、ハイウェー、広帯域会社、等。48の中心FTTHはドロップ・ケーブルIP68の機械繊維光学の共同エンクロージャのドームのディバイダー1x32を 6
