| ブランド名: | yingda |
| モデル番号: | CWDM 8CH |
| 価格: | 0.18USD-4.29USD |
| 配達時間: | 7days |
| 支払条件: | T/T、ウェスタン・ユニオン、MoneyGram |
4 8 16チャネル粗いSMF 28Eの繊維光学の終了箱

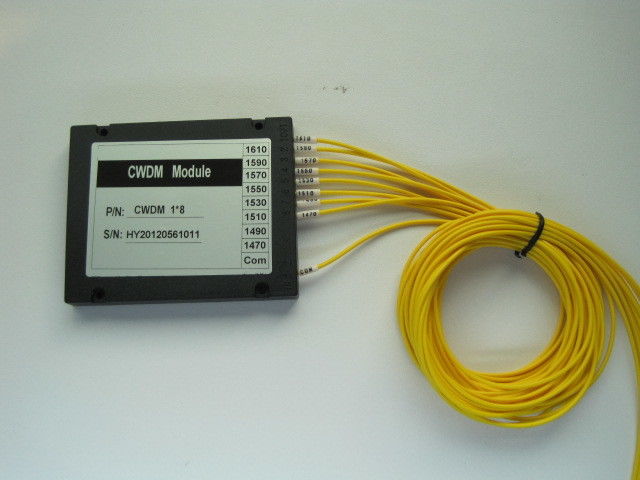

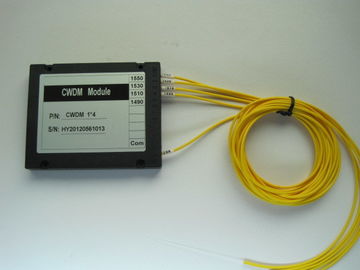

粗い波長部の多重交換装置モジュール（CWDM）
特徴
低い挿入損失
高いチャネルの分離
安定性が高く、信頼性
適用
CWDMシステム
地下鉄/アクセス ネットワーク
CATVの繊維光学システム
指定
| 変数 | 4ch | 8ch | 16ch | |||
| チャネルの波長（nm） | 1271,129,1311、......、1551,1571,1591,1611 | |||||
| チャネル スペース（nm） | 20 | |||||
| チャネルの帯域幅（nm） | λc±6.5 | |||||
| チャネルの平坦（dB） | ≤0.4 | |||||
| 挿入損失（dB） | ≤2.0 | ≤3.0 | ≤5.0 | |||
| 分離 | Demux | 隣接した | ≥30 | |||
| Non-adjacent | ≥40 | |||||
| Mux | 隣接した | ≥15 | ||||
| Non-adjacent | ≥15 | |||||
| チャネルの均等性（dB） | ≤1.0 | |||||
| 指向性（dB） | ≥55 | |||||
| リターン・ロス（dB） | ≥50 | |||||
| PDL （dB） | ≤0.15 | ≤2.0 | ||||
| 波長の熱安定性（nm/°C） | ≤0.003 | |||||
| 挿入損失の熱安定性（dB/°C） | ≤0.005 | |||||
| 力の処理（MW） | ≤500 | |||||
| 実用温度（°C） | 0~+70 | |||||
| 保管温度（°C） | -40~+85 | |||||
| パッケージ次元（mm） L*W*H | 100*80*0 （ABS） | 141*115*18 （ABS） | ||||
| 110*95*7.5 （金属） | ||||||
CWDM 4channel （1490 1510 1530 1550nm） -2mm 1meter
CWDM 8channel （1470 1490 1510 1530 1550 1570 1590 1610nm） -2mm 1meter
順序情報
| CWDM | タイプ | 左舷タイプ | 波長 | ピグテール | 繊維 | 長さ | コネクター |
|
M=mux D=Demux |
4=4ch 8=8ch 16=16ch |
1271=1271nm 1791=1291nm …… 1611=1611nm |
900=900um屋内トイレの管 2000=2mmの緩い管 3000=3mmの緩い管 |
SMF-28e |
1=1m X=Specify |
NE=none FA=FC/APC FC=FC/UPC SA=SC/APC SC=SC/UPC LA=LC/APC LC=LC/UPC |
