FTTH Distribution Fiber Cable Joint Box Waterproof  8 Cores With LGX Module

FTTHの配分繊維ケーブルの共同箱はLGXモジュールとの8つの中心を防水します

  • ハイライト

    繊維光学のジャンクション・ボックス

    ,

    光ファイバ ケーブルのジャンクション・ボックス

  • 材料
    PP+GF
  • サイズ(L*W*H)
    290*190*110mm
  • 最高。 容量
    24 の中心
  • 最高。スプライスの皿
    1つのPC 24繊維の皿
  • 最高。spliter
    マイクロplcのディバイダーの1:16か2pcs 1:8のディバイダー
  • ケーブル ポート
    4つの円形の港、16pcsドロップ・ケーブルの港
  • ケーブル径
    4round:Φ7-φ18mm、16pcs:2*3mm
  • 防水グレード
    IP65保護レベル
  • 起源の場所
    中国
  • ブランド名
    YINGDA
  • 証明
    ISO, ROHS,SGS
  • モデル番号
    GJS-2022
  • 最小注文数量
    ポーレックス
  • 価格
    negotiable
  • パッケージの詳細
    1pc/内部箱、6pcs/カートン箱
  • 支払条件
    ウェスタン・ユニオン、T/T、L/C、MoneyGram
  • 供給の能力
    月額100000pcs

FTTHの配分繊維ケーブルの共同箱はLGXモジュールとの8つの中心を防水します

FTTHは配分の繊維光学のディバイダー箱の仮眠をLGXモジュールとの8つの中心防水します

GJS-2022繊維光学のスプライス/ディバイダーの閉鎖





このスプライスの閉鎖は1の配分そして分裂を統合しましたり、光ケーブルの直接融合そしてブランチ命令を実現でき光通信装置の配線の関係のために適しています。光学分布関数を実現する信号を持って来るべきアダプターおよびジャンパーを通してそれは光ファイバ ケーブルおよびピグテールの保護関係のためにまた適しています;箱ボディの独特な三層の設計は繊維のディバイダーまたはスプライス箱として使用することができます;フリップ板はflipped≥180°である場合もあります箱か維持を取付けることは便利です。板を取除きなさい異なった選択に会うために、スプライスの閉鎖として寝かせることができます。



FTTHの配分繊維ケーブルの共同箱はLGXモジュールとの8つの中心を防水します 0FTTHの配分繊維ケーブルの共同箱はLGXモジュールとの8つの中心を防水します 1

                       接続して下さい閉鎖(2つの層)のディバイダーの閉鎖(3つの層)を



特徴

  1. プロダクトは良質の耐衝撃性のプラスチックから成り、再開することができる標準的なユーザ・インタフェースがあります。
  2. 2 1x8 PLCのディバイダーLGXモジュールか鋼鉄管のタイプを収容できます;
  3. 反紫外、反影響および防水機能;
  4. 独特なフリップ板、フリップ角度の≥ 180の°、融合域および配分地区はより明らかで、ケーブルの交差を減らします;
  5. 光ファイバ ケーブルは切りましたケーブルを外の箱を出入りできます。



技術的な変数



  1. 湾曲の光ファイバーの半径:≥40mm
  2. スプライスの皿の付加的な損失:≤0.1dB
  3. 温度較差:-40°C | +60°C
  4. 反側面圧力:≥2000N/10cm
  5. 耐衝撃性:≥20N.m
  6. 保護クラス:IP65



指定



モデル GJS-2022-S GJS-2022-F
次元(mm) 290*190*110 290*190*90
ケーブルの直径(mm) Φ7-φ18 Φ7-φ18
ケーブルの港 4pcs円形の港、16pcs 2*3mmのドロップ・ケーブルの港 2in 2
最高。割れた比率 2pcs 1x8の小型ディバイダー /
最高。スプライスの皿 1pc 3pcs
最高。融合のスプライス 24の中心 72の中心





プロダクト細部:

FTTHの配分繊維ケーブルの共同箱はLGXモジュールとの8つの中心を防水します 2FTTHの配分繊維ケーブルの共同箱はLGXモジュールとの8つの中心を防水します 3

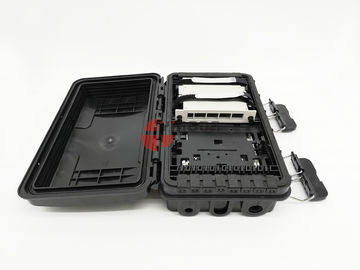

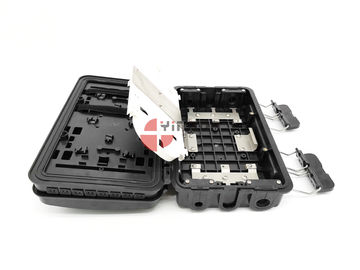

3つの層の総箱:

分裂のための上層は、最高できます。2pcs 1x8または1pc 1x16のディバイダー モジュールを握って下さい

中間の層は最高融合のためのスプライスの皿です。1tray、白い色の24cores

底は外でからのき線ケーブルのditributionのため、およびケーブルの貯蔵および旅程です。

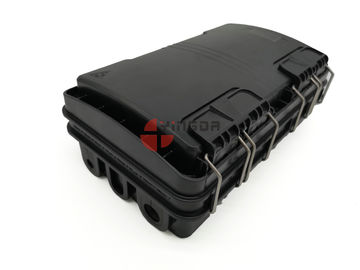

全箱は2つのバックルによってIP65等級が付いているゴム製シール閉まります



FTTHの配分繊維ケーブルの共同箱はLGXモジュールとの8つの中心を防水します 4  FTTHの配分繊維ケーブルの共同箱はLGXモジュールとの8つの中心を防水します 5

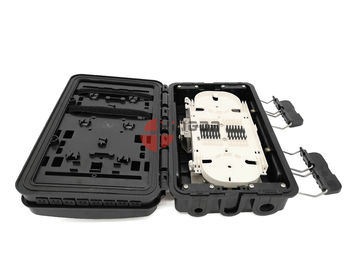

スプライスの皿はステンレス製のteelの金属板が付いているねじが付いている箱の苦境です、それは長い交通機関および激しい手細工の間に損傷からのよい保護です。へ繊維を安定した、保つため高性能。



FTTHの配分繊維ケーブルの共同箱はLGXモジュールとの8つの中心を防水します 6  FTTHの配分繊維ケーブルの共同箱はLGXモジュールとの8つの中心を防水します 7

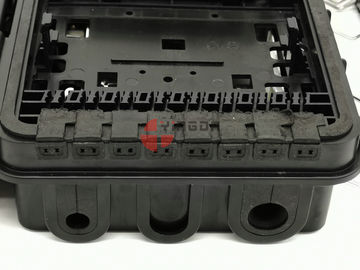

ケーブルの港は箱の各側面に箱の底に、そこにです2round港、そこにですもっと今後使用できるように互い、直径7-18mmである場合もありますあります;

 箱の1つの側面で、ケーブルの港の上で、16pcs 2*3mmのドロップ・ケーブルの出力があります、ゴム製シールが付いている最初の層の版にあります、ケーブルq6pcsの苦境スロットと、防水すればよい。





パッキング リスト



主体 1セット
L=400mmは繊維の緩衝管を暴露します 2 PC
たが/クランプ 2 PC
3x100ナイロン タイ 26 PC
熱-縮みやすい管L=60mm 2-72 PC (請求あり次第構成)
利用者マニュアル 1pc
