低い PDL PLC のディバイダー箱モジュール SC/UPC G657A2 1.5M の青、繊維光学のディバイダー
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xコネクタ | sc/upc | 繊維の種類 | 単一モード G657A2 |
---|---|---|---|
挿入損失 | 7.3/7.0dB | 均等性(最高。) | 1.5 dB |
波長 | 1260 - 1650 nm | PDL (最高。) | 0.2 dB |
モジュールのサイズ | 100×80×10 mm | 正方形の管のサイズ | 40×4×4 mm |
平らな管のサイズ | 60×7×4 mm | ||
ハイライト | 光ファイバースプリッタ,FBT のカプラー |

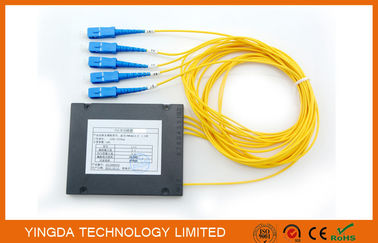

1:4 PLC のディバイダー箱モジュール SC/UPC G657A2 1.5M の青、繊維光学のディバイダー
光波回路の (PLC) の平面のディバイダーはあるタイプの光学力管理装置です
無水ケイ酸の光学導波管の技術を使用して製造される。 それは小型、高い信頼性を特色にします、
広い作動の波長範囲およびよいチャネル間の均等性は、および広く利用されています
光シグナルを実現する PON ネットワークで分裂に動力を与えて下さい。
YINGDA は特定の適用のために合う全一連の 1xN および 2xN ディバイダー プロダクトを提供します。
すべてのプロダクトは GR-1209-CORE-2001 および GR-1221-CORE-1999 条件を満たします。
特徴
- 低い挿入損失
- 低い PDL
- 高い分離
- コンパクト デザイン
- よいチャネル間の均等性
- 広い作動の波長
- 高い信頼性および安定性
適用
- FTTH
- PON ネットワーク
- CATV リンク
- 通信設備
指定
Table1 – 1×N PLC のディバイダー
作動の波長(nm) | 1260~1650 | ||||
繊維のタイプ | 顧客の発注として G657A1 または | ||||
港構成 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
挿入損失(dB) | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 |
損失の均等性(dB) | 0.6 | 0.8 | 1.2 | 1.5 | 2 |
分極の依存した損失(dB) | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 |
波長の依存した損失(dB) | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
温度の依存した損失(- 40~85) (dB) | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
リターン・ロス(dB) | 55/50 | ||||
実用温度 | -40~+85 | ||||
指向性 (dB) | ≥ 55 | ||||
保管温度 | -40~+85 |
表 2 – 2×N PLC のディバイダー
変数 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 |
作動の波長(nm) | 1260~1650 | ||||
繊維のタイプ | 指定される SMF-28e か顧客 | ||||
挿入損失(dB) | 4.2 | 7.6 | 11.0 | 14.5 | 17.5 |
損失の均等性(dB) | 0.8 | 1.5 | 1.5 | 2.0 | 2.5 |
リターン・ロス(dB) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
分極の扶養家族 | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 |
指向性 (dB) | 55 | 55 | 55 | 55 | 55 |
波長の扶養家族 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
一定温度 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
実用温度(°C) | -40~85 | ||||
保管温度(°C) | -40~85 | ||||
モジュール次元(mm) | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 |
注:
- コネクターなしで指定される。
- コネクターごとの付加的な 0.2dB 損失を加えて下さい。
- 1x64,1x128,2x64 はまた提供することができます。
