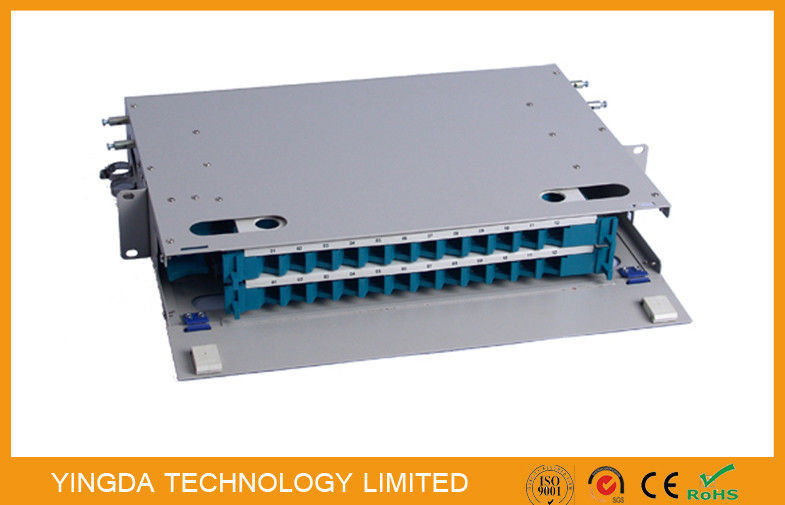

19"繊維光学のパッチ盤

基本情報
起源の場所: 中国
ブランド名: YINGDA
証明: ISO, SGS
モデル番号: ODF-UT24-SC/FC
最小注文数量: 50pcs
価格: Negotiable
パッケージの詳細: 1 箱の PC/カートン箱
受渡し時間: 3-5日
支払条件: T / Tまたはウェスタンユニオン
供給の能力: 1ヶ月あたりの50,000pcs
詳細情報
容量: 24 の繊維 ディメンション: 485*300*75 mm
重量: 4.7 キログラム コネクタタイプ: FC/PC、SC/PC、SCAPC、FC/APC、LC/APC、ST/UPC
溶接の皿 qty: 2pcs x12 繊維 スプライスの皿容量: 12 の繊維
ピグテールのタイプ: sc の fc lc st のピグテール 0.9mm1.5meter 素材: 寒さは鋼板圧延
金属の厚さ: 1.0 MM 発光色: ホワイト

製品の説明

19" 24 の中心の繊維光学のパッチ盤、24 個の港 SC ODF のケーブル配線箱カセット





24Cores ODF の光ファイバーの配線盤は標準 19"インチのシャーシ、容量 24Cores です、

それは高密度のすべてのモジュール設計です。 この単位箱は、繊維ケーブルの貯蔵接続する、繊維ケーブルを作ります

1 セットの配分は、各々の溶かされた配分モジュール満足しますそれぞれ得ることができます

不規則にフレーム操作の必要性。



大きい容量の光学配線盤はまたよい操作、溶かされた配分モジュールです

設置済み FC、SC、ST、LC および他の多くのアダプターはある場合もあり、共通繊維のために適しています

視覚のピグテールおよび 12 の中心によって統合される繊維の溶ける単位の皿が装備されているリボンのピグテールはできます

直接溶接されます。





主要な技術的な変数

  1. 19 インチの棚の標準的な使用
  2. 環境の温度: -5 ~+45°C
  3. 相対湿度: ≤85% (+30°C)
  4. 大気圧: 70~166 KPa
  5. コネクターの減少(交換可能な、繰り返し): ≤0.5dB
  6. 挿入損失: ≤ 0.3dB
  7. リターン・ロス: APC の≥ 60dB; UPC の≥ 50dB; PC の≥ 45dB
  8. 高圧保護場所と配線盤間の圧力: ≥ 3000V (DC)、
  9. 1min 故障無し、アーク無し
  10. 高圧保護場所と配線盤間の分離の抵抗: ≥
  11. 100MΩ/500V (DC)
  12. 12 の港のスプライスの統合モジュールを、構成可能の 12-144 中心滝のように落とすことによって、12 中心
  13.  皿ごと
  14. FC/SC/ST/LC のアダプターを締め金で止めて、アダプターは整理 30 度の、保障しますでした
  15. radius≥40mm を曲げる跳躍繊維はまたしかしレーザーの焼跡の目を避けることができます。



構造の特徴



  • 良質の冷間圧延された版および表面の静電気のスプレーの作られる、美しい出現
  • 下りおよび通用口の使用はロックを輸入しました
  • 棒アダプターのパネルは設置済みアダプターのようなである場合もあります: FC、SC、ST、LC、等
  • configure 中心およびケーブルの固定座席の完全な付属品を補強しました



性能の利点

  • よい密封の性能、柔軟な設定、速い取付け
  • 3 つの機能を置いて下さい: 光ファイバーのスプライス、ケーブルの貯蔵、1 セットのケーブル配線
  • 容易な基づ操作、信頼できる基づいていることは、安全を保護します
  • 跳躍繊維の完全な保護は、曲げ半径の≥ 40mm を保障します



24 の中心の単位箱の標準パッケージ



箱ボディ

1pc

ねじ

4pcs

袖(40/45/60mm)

24pcs

緩衝管

1pc

溶接モジュールの皿 12core

2pcs



細部



容量

予備品

Size/mm

網 weight/kg

12 中心

スプライスの皿、袖、緩衝管

485*300*50

3.9

24 の中心

スプライスの皿、袖、緩衝管

485*300*75

4.7

48 coe

スプライスの皿、袖、緩衝管

485*300*140

6.9

96 中心

スプライスの皿、袖、緩衝管

485*300*252

11

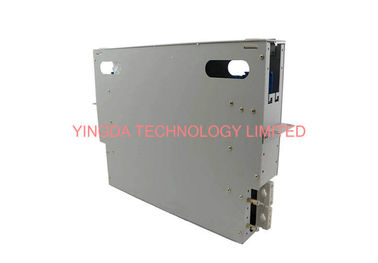

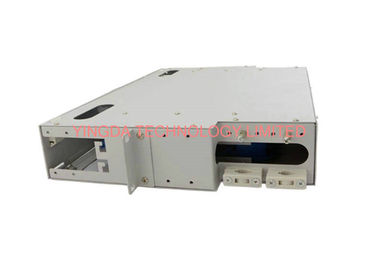

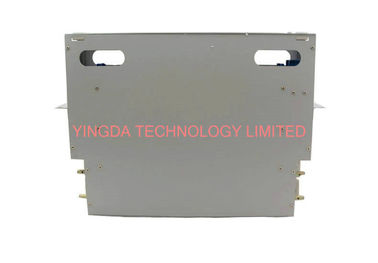

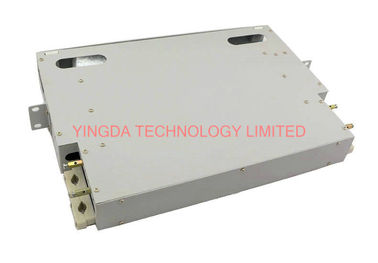

19"繊維光学のパッチ盤19"繊維光学のパッチ盤19"繊維光学のパッチ盤
