SC FC LC ST ODF の繊維光学のパッチ盤 24 の港/ネットワークのパッチ盤

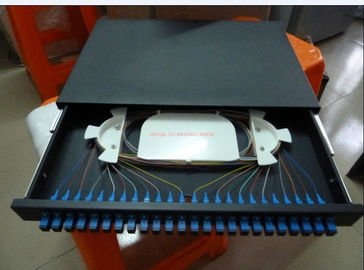

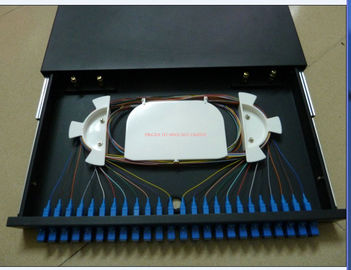

引出しパッチの窓ガラスを滑らせる 24 の港の繊維光学のパッチ盤 SC FC LC ST ODF の金属は鋼鉄を冷間圧延しました

Slding の引出しのタイプ繊維光学のパッチ盤は光学の末端の配線のための付属装置です

 屋内光ケーブルのスプライスのために直接適している繊維伝達通信網、

そして分岐および保護繊維。

特徴

• 終了および 19"標準的な構造で適当、
• 金属の滑走の設計
• 光学配線盤 ODF のラック マウント
• FC、SC、ST、LC の E2000 アダプターのために適した
• 静電気噴霧の冷間圧延された鋼板、
• 箱のサイズ: 利用できる 430*250*1U はなぜなら保存を要しました。

パッチ盤の構造

ケーブルの端子箱は 3parts で構成されます: ボディ、内蔵部品、光ファイバーのコネクターを囲んで下さい

保護装置。

1.箱ボディ貝

です開くことが便利殻から取り出せば取付けるために、金属の部品のための高圧基づいている装置を持って下さい。

2.内蔵部品。

A.サポート: 内部サポートに使用する内部構造ボディ;

B.スプライスの皿: 光ファイバーのコネクター、保護部分および残りの残繊維の残ることを貯えるため

光ファイバーの長さの≥1.6mの曲げ半径の≥37.5mm にまた、繊維を識別する注目があります;

C.: 固定装置: 光ケーブルの外装を修理するためには、メンバーおよび配線のピグテールを増強して下さい。

繊維光学のコネクターの保護部品: 袖およびケーブルのゴム腺

指定

環境要求事項:

適しなかった屋外の使用は、使用する必要性なら保護対策を取るべきです。

物質的な特性

繊維光学のパッチ盤材料は耐食性、安定した物理的な、化学特性です;

 すべての材料は互換性がなければなり光ケーブルの外装および配線のピグテールの外装と互換性があります。

腐食および他の電気損傷を防ぐため、これらの材料は他と互換性がなければなりません

パッチ盤で使用される装置

1。  プラスチックを設計するパッチ盤の使用が調和に燃焼の性能あれば

 A GB/T5169.7 テストによって、テストは 30s のために持続します。

2.光ファイバーのコネクターの強化の保護装置の使用材料および熱い溶解の温度の注入口は

90 °C が、使用することができるよりより少し 120 °C、熱柔らかくなる温度がではないよりより少しでであってはなりません

25 ~+40°C の温度。

3.すべての材料は人間の健康および他の装置の要素で無毒、非腐食性、べきです

副作用。

出現は形、ぎざぎざ、泡、歪むひびおよび空間不純物を完了しません

欠陥。 すべての背景色は均一に連続的なべきです。 美しい出現

便利な構造、低減少の損失、適度な構造は、補強された中心修理されます

端子箱は、外装グラウンド ワイヤーを、適した繊維光学のリボン・ケーブルおよび屋内ケーブルのために備えています。

独特な設計、19 インチの棚または壁の台紙。

機械特性

引張強さ: ケーブル ターミナル間の 500N よりないより少なく軸引張強さに抗するべきです

ケーブルおよび配線のピグテールと端子箱間の 5N よりより少し囲まなければ。

圧縮試験: ケーブルの端子箱はそれぞれ縦の静圧に抗べきです

200N よりより少し。

ねじれテスト: ケーブルの端子箱はねじりの角度に抗べきです。
