6 つの x LC の二重 Uniboot のコネクターの水が付いている 100G OM3-300 QSFP MTP MPO ケーブル
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xコネクタ | MPO MTP の男性 | 繊維の種類 | 10G OM3 |
---|---|---|---|
ケーブル タイプ | 束ケーブル | 繊維の計算 | 12 繊維- 6 複式アパート LC |
挿入損失 | <0> | パッケージ | 真空パック |
ハイライト | MPO のファン・アウト ケーブル,MPO のパッチ・コード |

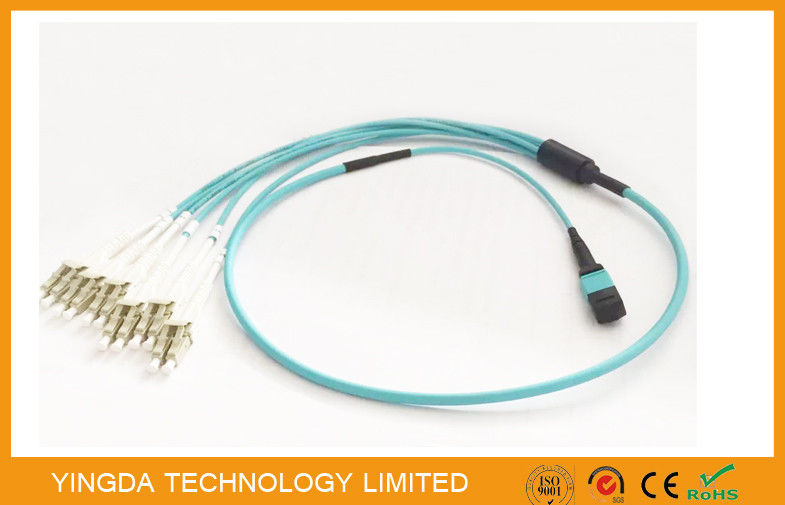

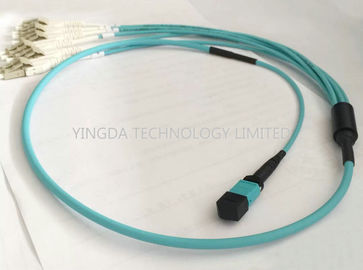

6 つの x LC の二重 Uniboot のコネクターの水が付いている 100G OM3-300 QSFP MPO MTP ケーブル
MPO/MTP は複数の港パッチ分野の急速な配置をアセンブリに(前終わる)可能にします送風します
高密度の結合性。
記憶域ネットワークおよびデータ センタ LAN 適用、横の十分な使用を保障します
小さい形式要素の使用による縦の棚の細道はケーブルで通信します。
モジュラー MPO/MTP の結合性および LC/SC/FC の結合性の造りは、これらのアセンブリ提供します
高密度 LAN/SAN の両立性、柔軟性およびシステム パフォーマンスは装置を転換します
配分地区。
MTP/MPO の特徴および利点:
1. MPO のコネクター-小さい形式要素、12Fibers 押し/引きの光コネクタ利用して下さい。
2.急速な配置-アプリケーション特有の設計は構成およびブレイクアウトの構造を合わせます
無駄を最小にするアプリケ−ション使用要件にケーブル管理、速度の配置を最大限に活用して下さい、
そしてより低い設置費用のための柔軟性そして管理性を改善して下さい。
3.終わる工場-速に配置、拡張可能な解決を信頼性を改善するために提供します
そして据え付け時間およびコストを削減して下さい。
4.100% テストされた(供給されるテスト データ) - Assures 改良されるのための光学性能を確認しました
ネットワーク完全性。
5.高密度ケーブル-管理性を改善する使用細道スペースもっと効率的に
設置コストを削減して下さい。
6.最大限に活用された性能-低損失 MPO/MTP OECE の所有物と組み立てられるアセンブリ
MT の磨くことは可変性を最小にする低い挿入損失およびハイ リターンの損失をに提供します
改善されたチャネル リンク損失の性能。
7.標準の承諾:
- Jacketed ケーブルはです NFPA 262 の光ファイバーの非導電充満(OFNP)と迎合的
または IEC-60332 低い煙指令と迎合的なゼロのハロゲン (LSZH) の炎の評価
2002/95/EC (RoHS)および範囲 SvHC。
- MPO のコネクターは IEC-61754-7 及び EIA/TIA-604-5 に従います。
MPO の細部
- MPO パッチ ケーブルが MPO カセット間の相互連結を作るのに使用されています
- または MPO/MTP の活動的な装置への関係はインターフェイスします。
- MPO のパッチ・コードが別のものに(MPO のカプラーを通して)接続されれば
- MPO パッチ ケーブル、2 つの MPO のコネクターの 1 は男性でなければなりません(ピンによって装備されていて)。
- MPO パッチ ケーブルは 3 つのワイヤー地図構成で利用できます: まっすぐに、
- 合計の弾かれたか、または組によって弾かれる MPO パッチ ケーブルは多重モードで利用できます
- 単モード繊維ケーブル。
コネクターの指定
項目 |
SM |
MM |
|
繊維の計算 |
8,12,24 中心 |
||
ポーランド語 |
PC、APC |
PC |
|
ハウジング色 |
標準(緑)、エリート(黄色) |
標準(ベージュ)、エリート(水) |
|
挿入損失 |
標準 |
≤0.7dB |
≤0.5dB |
低損失エリート |
≤0.35dB |
≤0.3dB |
|
リターン・ロス |
PC≥50dB; APC≥60dB |
≥30dB; |
|
耐久性(500times) |
≤0.2dB |
||
波長をテストして下さい |
1310/1550nm |
850x1310nm |
繊維ケーブルの指定
繊維のタイプ |
OS2、OM1、OM2、OM3、OM4 |
繊維の計算 |
8、12、24、48、72 の 96 の中心 |
外の直径 |
3.0mm (8/12Core)、5.5mm (24cores)またはカスタマイズされる |
外のジャケット色 |
OS2 (黄色)、OM2 (オレンジ)、OM3 (水)、OM4 (水)、またはカスタマイズされる |
外のジャケット材料 |
LSZH、OFNP、OFNR |
引張強さ |
500N |
実用温度 |
-20 に + 70°C |
保管温度 |
-40 に + 70°C |
アセンブリ ケーブルの構造:
順序情報
P/N |
記述 |
MPOm-62LC-S62-U |
MPO のファン・アウト パッチ・コード、OS2 (G652D)、 |
MPOm-62LC-S67U |
MPO のファン・アウト パッチ・コード、SM (G655A)、 |
MPOm-62LC-OM1-U |
MPO のファン・アウト パッチ・コード、OM2 (50/125um)、 |
MPOm-62LC-OM2-U |
MPO のファン・アウト パッチ・コード、OM1 (62.5/125um)、 |
MPOm-62LC-OM3-U |
MPO のファン・アウト パッチ・コード、OM3 (50/125um)、 |
MPOm-62LC-OM4-U |
MPO のファン・アウト パッチ・コード、OM4 |
